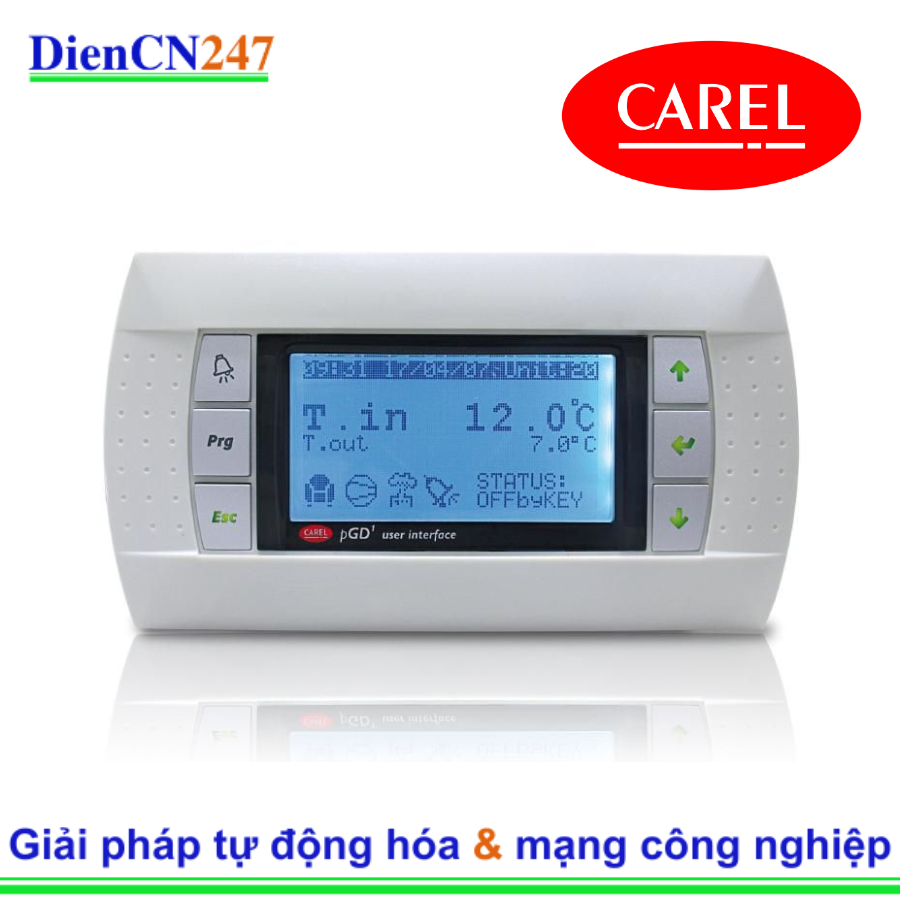

1. Giới thiệu PGD1000FZ0 Carel Part

PGD1000FZ0 là màn hình hiển thị rời thuộc dòng pGDi (pCO Graphic Display) của Carel. Đây là một thiết bị giao diện người-máy (HMI) chuyên dụng, được thiết kế để kết nối và điều khiển các bộ lập trình dòng pCO của Carel.

Với thiết kế hiện đại, màn hình này giúp người dùng dễ dàng cấu hình, giám sát các thông số vận hành và chẩn đoán lỗi trong các hệ thống HVAC/R (Nhiệt lạnh và Điều hòa không khí) một cách trực quan và nhanh chóng.

2. Đặc trưng nổi bật

Sản phẩm PGD1000FZ0 sở hữu những ưu điểm vượt trội về cả thiết kế lẫn tính năng:

• Màn hình LCD chất lượng cao: Sử dụng màn hình đồ họa FSTN với độ phân giải 132x64 pixel, cho phép hiển thị các biểu tượng, văn bản và sơ đồ vận hành sắc nét.
• Đèn nền tùy chỉnh: Đèn nền màu trắng giúp người dùng dễ dàng quan sát thông số ngay cả trong môi trường thiếu sáng hoặc ban đêm.
• Giao diện thân thiện: Hệ thống nút bấm cơ học (6 phím) có độ nảy tốt, hỗ trợ thao tác điều hướng menu nhanh chóng và bền bỉ trong môi trường công nghiệp.
• Lắp đặt linh hoạt: Thiết kế mỏng, gọn nhẹ, cho phép lắp đặt trực tiếp trên mặt cánh tủ điện, đảm bảo tính thẩm mỹ và tiết kiệm không gian.
• Kết nối tiêu chuẩn: Sử dụng giao thức kết nối qua cổng pLAN, giúp việc truyền nhận dữ liệu với bộ điều khiển trung tâm luôn ổn định.

3. Thông số kỹ thuật

Các thông số cơ bản giúp bạn đánh giá sự tương thích của thiết bị:

• Model: PGD1000FZ0
• Loại màn hình: Graphic LCD (FSTN)
• Độ phân giải: 132 x 64 pixels
• Kích thước hiển thị: Khoảng 72 x 36 mm
• Số phím bấm: 6 phím chức năng
• Cổng kết nối: 6-pin phone connector (RJ11)
• Nguồn điện: Cấp nguồn trực tiếp từ bộ điều khiển pCO qua cáp kết nối
• Nhiệt độ vận hành: Từ -20°C đến 60°C
• Cấp độ bảo vệ: IP65 (Mặt trước khi lắp trên tủ điện), thích hợp cho môi trường công nghiệp có độ ẩm cao.

4. Ứng dụng

Bộ hiển thị PGD1000FZ0 là thành phần không thể thiếu trong các hệ thống tự động hóa tòa nhà và công nghiệp lạnh:

• Máy chiller và Heat pump: Giám sát nhiệt độ nước, áp suất gas và trạng thái máy nén.
• Hệ thống AHU (Air Handling Unit): Điều chỉnh lưu lượng gió, độ ẩm và nhiệt độ phòng sạch.
• Kho lạnh công nghiệp: Hiển thị cảnh báo sự cố và cài đặt chu trình xả đá.
• Hệ thống điều hòa trung tâm: Quản lý tập trung các dàn nóng và dàn lạnh trong các tòa nhà thương mại.
