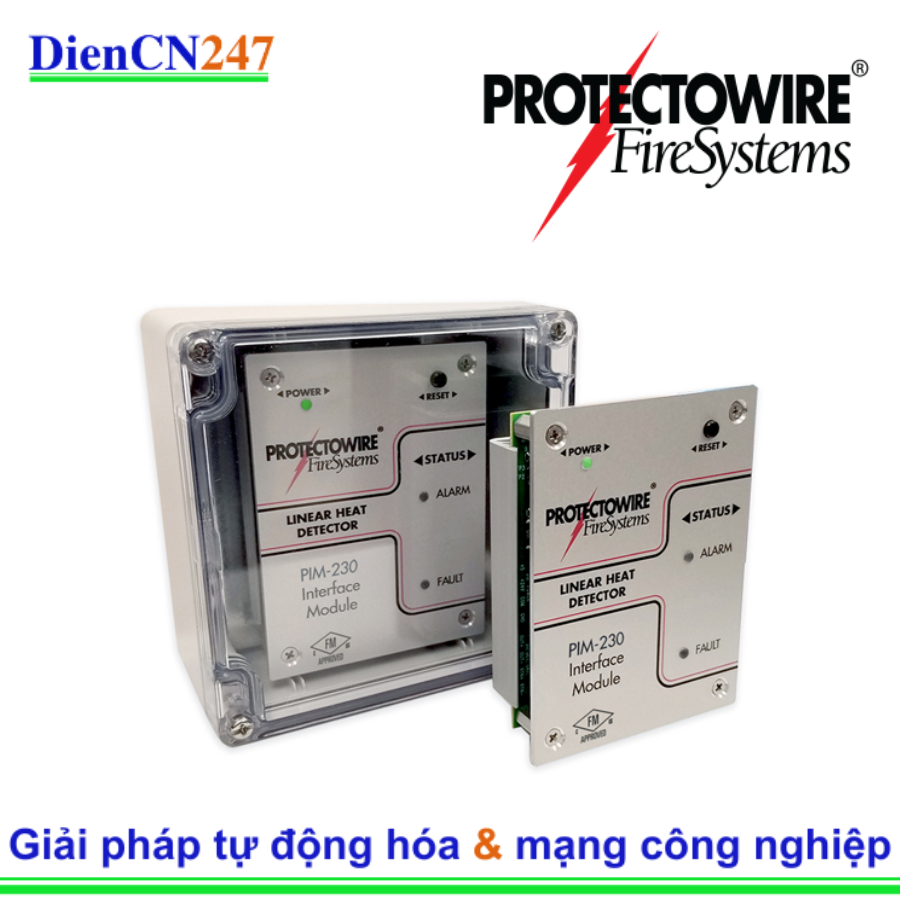

1. Giới thiệu về PIM-230 Interface Protectowire
PIM-230 Interface Protectowire là một module điều khiển phát hiện, đóng vai trò như một cầu nối quan trọng giữa hệ thống báo cháy trung tâm và dây cáp báo cháy nhiệt dạng tuyến tính Protectowire. Sản phẩm này được thiết kế để tích hợp công nghệ phát hiện nhiệt chuyên biệt của Protectowire vào các hệ thống báo cháy tiêu chuẩn, mang lại khả năng giám sát nhiệt độ hiệu quả và chính xác trong nhiều môi trường công nghiệp khắc nghiệt.
Với PIM-230, các nhà quản lý và kỹ sư có thể tận dụng lợi thế của dây cáp báo cháy Protectowire để bảo vệ các khu vực rộng lớn hoặc những vị trí khó lắp đặt các đầu báo cháy truyền thống.
2. Đặc trưng nổi bật
PIM-230 nổi bật với những tính năng giúp tối ưu hóa hiệu suất và độ tin cậy của hệ thống báo cháy:
- Tích hợp linh hoạt: Module này cho phép kết nối một vùng dây cáp báo cháy nhiệt tuyến tính (linear heat detector) của Protectowire với bất kỳ tủ trung tâm báo cháy tiêu chuẩn nào.
- Giám sát toàn diện: PIM-230 có khả năng giám sát một mạch dây cáp dài lên tới 6.560 feet (khoảng 2.000 mét), cung cấp phạm vi bảo vệ rộng lớn.
- Tùy chọn đấu nối đa dạng: Module hỗ trợ cả hai kiểu đấu nối mạch điện: Class A (Style D) cho độ tin cậy cao và Class B (Style B) cho sự linh hoạt trong lắp đặt.
- Báo cáo trạng thái rõ ràng: Các đèn LED chỉ thị trạng thái Power (Nguồn), Alarm (Báo động) và Fault (Lỗi) giúp người dùng dễ dàng nhận biết tình trạng hoạt động của hệ thống.
- Đầu ra tín hiệu độc lập: PIM-230 được trang bị các tiếp điểm rơ-le (Form C) riêng biệt cho trạng thái báo động và lỗi, cho phép kết nối và báo cáo chính xác tới tủ trung tâm.
- Phát hiện lỗi nối đất: Tính năng này giúp đảm bảo tính toàn vẹn của mạch dây cáp, phát hiện sớm các sự cố tiềm ẩn.
- Giao tiếp Modbus: Hỗ trợ giao tiếp Modbus qua RS-485, cho phép truyền dữ liệu trạng thái chi tiết tới các hệ thống giám sát và điều khiển khác.
3. Thông số kỹ thuật
- Tương thích: Các loại dây cáp báo cháy nhiệt Protectowire PHSC và PLR.
- Số lượng vùng giám sát: Một vùng (zone) độc lập.
- Chiều dài mạch tối đa: 2.000 mét (6.560 feet).
- Điện áp hoạt động: 24 VDC.
- Đầu ra:
- 2 rơ-le Form C cho trạng thái báo động (Alarm) và lỗi (Fault).
- Tiếp điểm công suất: 2A @ 30 VDC.
- Giao tiếp: RS-485 (Modbus).
- Nhiệt độ hoạt động: 0°C đến 49°C (32°F đến 120°F).
- Kích thước: 142mm x 89mm x 25mm.
- Trọng lượng: Khoảng 230g.
4. Ứng dụng phổ biến
Nhờ khả năng tích hợp và giám sát hiệu quả, PIM-230 được ứng dụng trong nhiều lĩnh vực:
- Nhà máy công nghiệp: Giám sát nhiệt độ trên băng tải, máy móc, khu vực lưu trữ nguyên liệu dễ cháy.
- Hầm cáp điện và đường hầm: Phát hiện quá nhiệt trên các bó cáp điện lớn, tránh nguy cơ cháy nổ.
- Kho lạnh và phòng đông: Dây cáp Protectowire có thể hoạt động trong môi trường nhiệt độ thấp, và PIM-230 giúp tích hợp chúng vào hệ thống báo cháy.
- Trạm biến áp và phòng điện: Bảo vệ các thiết bị điện quan trọng khỏi nguy cơ cháy do sự cố quá tải hoặc chập điện.
- Hệ thống phòng cháy chữa cháy chuyên dụng: Được sử dụng để giám sát các khu vực nguy hiểm, nơi mà đầu báo cháy điểm thông thường không đủ khả năng bao phủ hoặc không phù hợp.
