1. Giới thiệu về Hộp số hành tinh PLG 42 S của Dunkermotoren

Dunkermotoren là một nhà sản xuất động cơ và hệ thống truyền động hàng đầu của Đức, nổi tiếng với các giải pháp động cơ điện không chổi than (BLDC), động cơ DC và các loại hộp số chính xác.

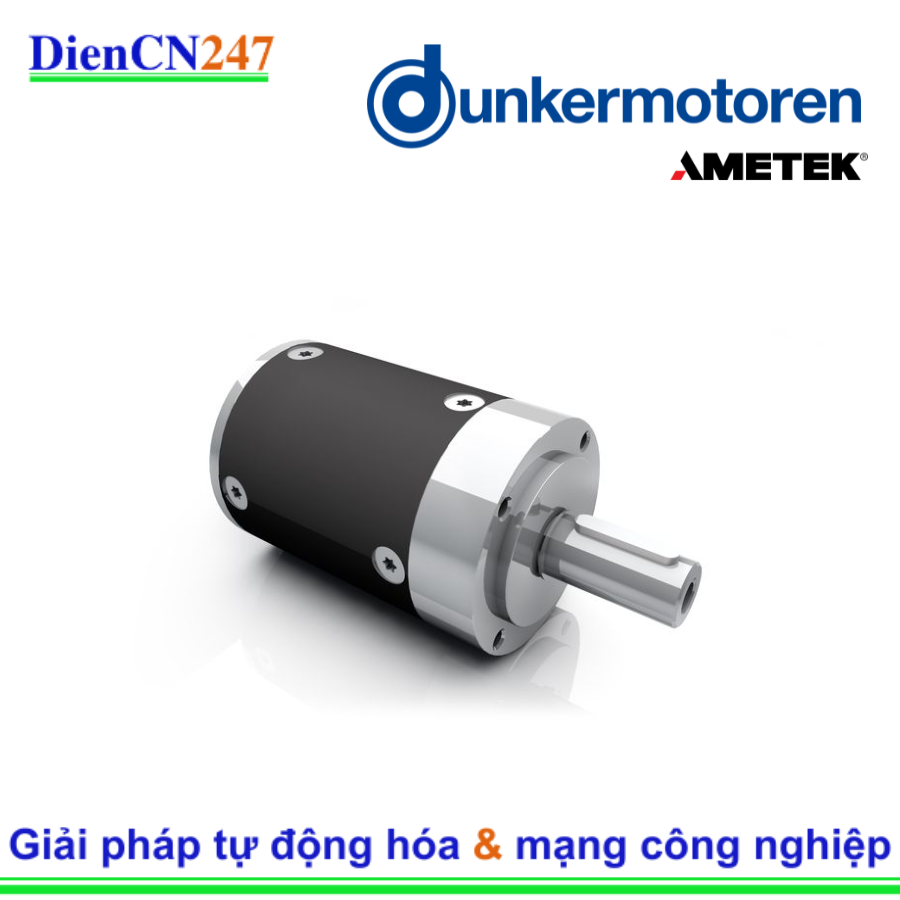

PLG 42 S là một loại hộp số hành tinh (Planetary Gearbox) nhỏ gọn của Dunkermotoren, được thiết kế để kết hợp với các động cơ của hãng nhằm cung cấp đầu ra mô-men xoắn cao và kiểm soát tốc độ chính xác. Hộp số này đặc biệt phù hợp cho các ứng dụng yêu cầu hiệu suất cao, kích thước nhỏ gọn và độ tin cậy. Chữ "42" trong tên gọi thường đề cập đến đường kính ngoài của hộp số (khoảng 42 mm).

2. Đặc trưng nổi bật

• Thiết kế nhỏ gọn: PLG 42 S có đường kính ngoài nhỏ gọn, giúp giảm không gian lắp đặt tổng thể khi kết hợp với động cơ, tạo ra các giải pháp truyền động rất hiệu quả về không gian.
• Mô-men xoắn cao: Mặc dù kích thước nhỏ, hộp số hành tinh này có khả năng chịu được mô-men xoắn liên tục lên đến 14 Nm (tùy thuộc vào số cấp).
• Hiệu suất cao: Hộp số hành tinh của Dunkermotoren có hiệu suất truyền động cao, thường là 97% cho mỗi cấp, giúp tối ưu hóa việc sử dụng năng lượng từ động cơ.
• Vật liệu chắc chắn: Bánh răng hành tinh được làm từ thép (hoặc có thể có tùy chọn vật liệu khác cho các ứng dụng đặc biệt), đảm bảo độ bền và khả năng chịu tải cao.
• Trục đầu ra với bạc đạn kép: Trục đầu ra được trang bị bạc đạn kép (dual ball bearings), tăng khả năng chịu tải hướng tâm và hướng trục, đồng thời cải thiện độ cứng và tuổi thọ của hộp số.
• Các cấp bánh răng thẳng: Tất cả các cấp hộp số đều sử dụng bánh răng thẳng (straight toothing), một thiết kế phổ biến và đáng tin cậy.
• Đa dạng tỷ số truyền: Có sẵn nhiều tỷ số truyền khác nhau (từ 4:1 đến 512:1 hoặc hơn tùy cấu hình), cho phép người dùng lựa chọn phù hợp với yêu cầu về tốc độ và mô-men xoắn của ứng dụng.
• Bảo trì trọn đời: Hộp số được bôi trơn trọn đời (lifetime lubrication), giảm thiểu yêu cầu bảo trì định kỳ.
• Tùy chọn đặc biệt: Có thể có các tùy chọn như bôi trơn cấp thực phẩm, hoạt động ở nhiệt độ thấp, hoặc các lớp bảo vệ cao hơn (ví dụ: IP50).

3. Thông số kỹ thuật điển hình

• Đường kính ngoài: Khoảng 42 mm
• Mô-men xoắn liên tục (Continuous Torque):
  • 1 cấp: Lên đến 0.7 Nm (với bánh răng hành tinh bằng nhựa) hoặc 3.5 Nm (với bánh răng kim loại)
  • 2 cấp: Lên đến 6 Nm
  • 3 cấp: Lên đến 14 Nm
• Hiệu suất truyền động (Efficiency):
  • 1 cấp: 90%
  • 2 cấp: 81%
  • 3 cấp: 73%
• Tỷ số truyền (Gear Ratio): Đa dạng, từ 4:1 đến 512:1 (hoặc cao hơn như 256:1, 400:1, 512:1).
• Tải trọng hướng trục tối đa (Max Axial Load): 150 N
• Tải trọng hướng tâm tối đa (Max Radial Load): 250 N (từ tâm trục)
• Trọng lượng hộp số:
  • 1 cấp: Khoảng 0.27 kg
  • 2 cấp: Khoảng 0.37 kg
  • 3 cấp: Khoảng 0.47 kg (hoặc 0.88 kg tùy cấu hình)
• Cấp bảo vệ: Thường là IP50 (có thể có tùy chọn cao hơn)
• Vật liệu bánh răng: Thép (có thể có tùy chọn bánh răng hành tinh bằng nhựa cho mô-men xoắn thấp hơn).
• Độ dài hộp số (Length L):
  • 1 cấp: 46.8 mm
  • 2 cấp: 58.6 mm
  • 3 cấp: 70.4 mm

4. Ứng dụng

PLG 42 S của Dunkermotoren được sử dụng rộng rãi trong các ứng dụng yêu cầu truyền động chính xác, mô-men xoắn cao và thiết kế nhỏ gọn, bao gồm:

• Thiết bị tự động hóa: Các hệ thống băng tải nhỏ, robot dịch vụ, thiết bị phân loại.
• Máy móc công nghiệp: Các bộ phận truyền động trong máy đóng gói, máy in, máy dệt.
• Thiết bị y tế và phòng thí nghiệm: Bơm định lượng, thiết bị phân tích, máy khuấy, thiết bị chẩn đoán.
• Hệ thống cửa tự động: Cửa trượt, cửa quay.
• Thiết bị quang học: Hệ thống điều chỉnh lấy nét, điều khiển ống kính.
• Thiết bị văn phòng: Máy bán hàng tự động, máy in công nghiệp.
• Ứng dụng Robot: Các khớp nối nhỏ trong cánh tay robot, thiết bị cầm tay.
• Hệ thống an ninh và giám sát: Camera PTZ (Pan-Tilt-Zoom).
