1. Giới thiệu

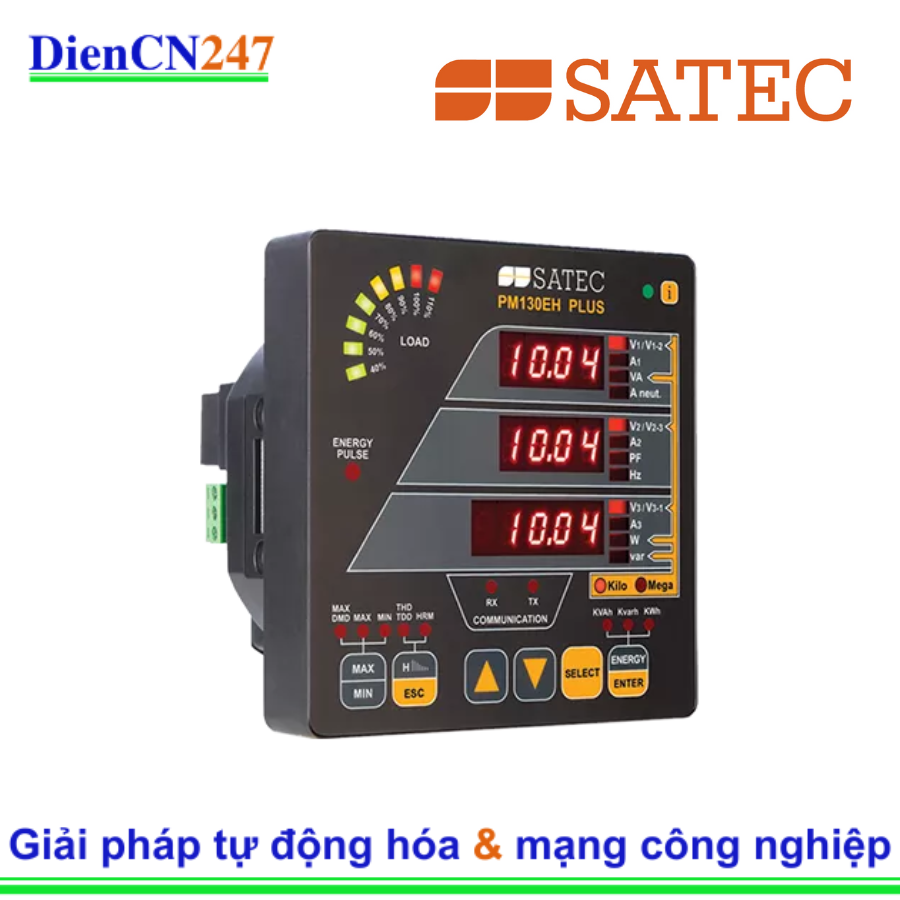

PM130 PLUS là một bộ đo điện đa chức năng ba pha từ SATEC. Thiết bị này được thiết kế để tích hợp vào các trạm biến áp của công ty điện lực hoặc hệ thống SCADA công nghiệp. Nó nổi bật với các tùy chọn I/O đa dạng, cổng giao tiếp và giao thức. PM130 PLUS có màn hình LED 7 đoạn sáng, kèm theo thanh đèn LED hiển thị tải, giúp dễ dàng truy cập các thông số điện tại chỗ và xem phần trăm tải.
2. Đặc trưng
Mặc dù không có phần "Đặc trưng" riêng biệt, các tính năng nổi bật của PM130 PLUS bao gồm:
- Độ chính xác Class 0.5/0.5S theo ANSI C12.20 / IEC 62053-22.
- Hỗ trợ nhiều giao diện và giao thức truyền thông, bao gồm Modbus RTU/TCP, DNP 3.0/TCP và IEC 60870-5-101/104.
- Có thể tùy chọn tích hợp các cổng Ethernet, Wi-Fi, di động, Profibus và RS485.
- Thanh LED hiển thị tải dưới dạng phần trăm của dòng điện danh định.
3. Thông số kỹ thuật
Các thông số kỹ thuật chính của đồng hồ đo công suất đa chức năng PM130 PLUS bao gồm:
- Độ chính xác: Class 0.5/0.5S theo ANSI / IEC 62053-22.
- Giao tiếp: RS485 tích hợp; các cổng tùy chọn: ETH, Wi-Fi, di động, Profibus. Giao thức mở: Modbus RTU, DNP3.0, IEC 60870-5-101/104.
- I/O Kỹ thuật số & Tương tự: Lên đến 16 I/O.
- Dải đo điện áp rộng: 15-828V AC (trực tiếp, L-L).
- Tần số: 25, 50, 60, 400 Hz.
- Đầu vào dòng điện AC đa tùy chọn: 5A hoặc 1A, 40mA cho biến dòng HACS (100-3.000A), đầu vào đặc biệt: HACS kẹp 5A cho việc nâng cấp.
- Đo lường: Điện áp, dòng điện (bao gồm dòng điện trung tính), công suất, năng lượng, hệ số công suất, tần số, mất cân bằng điện áp/dòng điện.
- Bộ phân tích sóng hài: THD, TDD và K-Factor điện áp và dòng điện, phổ sóng hài điện áp và dòng điện, lên đến sóng hài bậc 40.
- Mô-đun I/O: Các mô-đun có sẵn: 4 đầu vào kỹ thuật số + 2 đầu ra kỹ thuật số (SSR hoặc EM), 12 đầu vào kỹ thuật số + 4 đầu ra kỹ thuật số (bao gồm cổng COM bổ sung tùy chọn), 8 đầu vào kỹ thuật số, 4 đầu ra analog (cho ứng dụng Smart Transducer).
- Bộ điều khiển logic lập trình (PLC): Bộ điều khiển lập trình nhúng với 16 điểm đặt điều khiển, ngưỡng và độ trễ có thể lập trình, điều khiển đầu ra rơle (cho báo động và bảo vệ), thời gian phản hồi 1 chu kỳ.
- Đồng hồ thời gian thực (RTC) & TOU: Có sẵn dưới dạng mô-đun bổ sung: chức năng đồng hồ và lịch, tính năng hóa đơn và ghi nhật ký theo thời gian sử dụng (TOU): 4 thanh ghi tổng năng lượng và nhu cầu x 8 biểu giá, 4 mùa x 4 loại ngày, 8 thay đổi biểu giá mỗi ngày, pin dự phòng 2 năm.
- Màn hình: Màn hình LED 3 hàng (2×4 chữ số + 1×5 chữ số) dễ đọc, độ sáng và tốc độ cập nhật có thể điều chỉnh, tùy chọn tự động cuộn với trang có thể điều chỉnh, tự động quay về trang mặc định.
- Giao diện truyền thông: Tích hợp: RS-485 2 dây tiêu chuẩn. Các mô-đun COM bổ sung (1 trên mỗi thiết bị): Cổng RS-232/422/485 đa năng, ETH 10/100Base-T, PROFIBUS, mô-đun Wi-Fi.
- Giao thức truyền thông: Modbus RTU/TCP ASCII, DNP 3.0/TCP, IEC 60870-5-101/104.
- Nguồn cấp: Các tùy chọn có sẵn: Nguồn điện AC/DC đa năng phụ trợ (85-265V AC, 88-290V DC), các phiên bản đặc biệt (12, 24-48V DC).
- Bảo mật đồng hồ: Bảo mật mật khẩu ba cấp để bảo vệ cài đặt đồng hồ và dữ liệu tích lũy khỏi các thay đổi trái phép.
- Lắp đặt: Gắn bảng điều khiển: hình vuông 92×92mm, cắt lỗ tròn 4 inch.
4. Ứng dụng
PM130 PLUS thường được sử dụng trong các hệ thống giám sát và quản lý năng lượng ở trạm biến áp tiện ích hoặc hệ thống SCADA công nghiệp, nơi cần đo lường công suất đa chức năng và thu thập dữ liệu chính xác.
