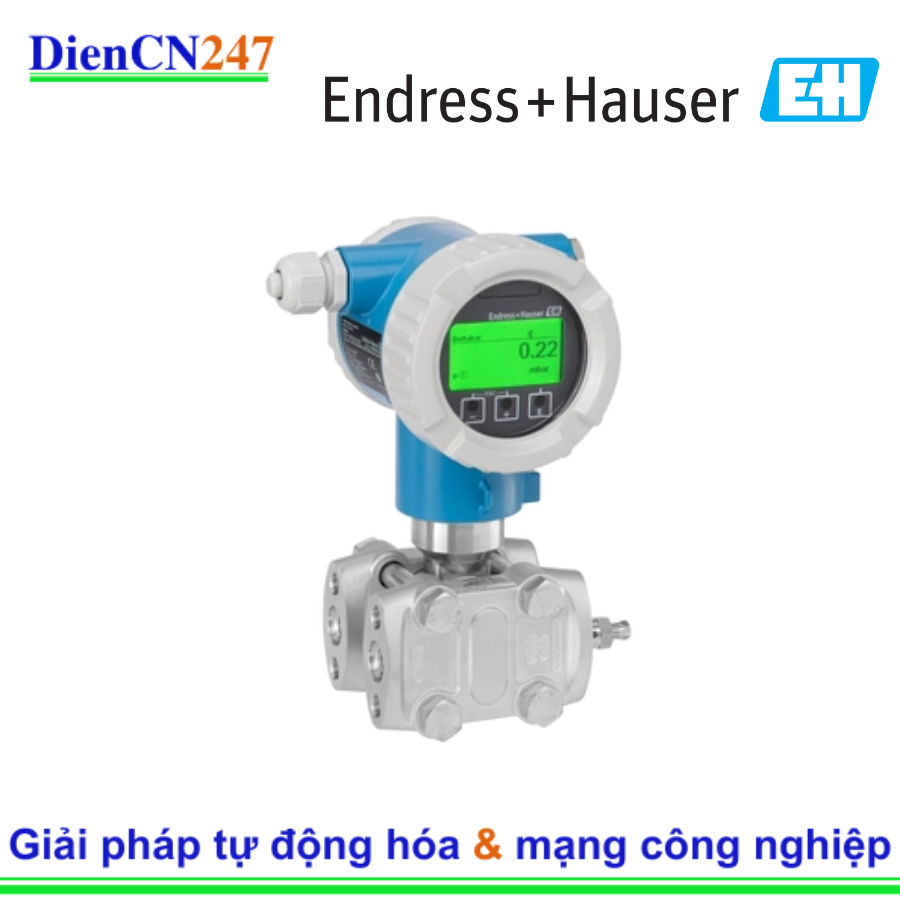

1. Giới thiệu: Deltabar PMD75B-AABAEJA37DJGSAJA1D+NTQ1 Endress+Hauser

Deltabar PMD75B là một máy phát áp suất chênh lệch kỹ thuật số cao cấp của Endress+Hauser. Thiết bị được thiết kế với cảm biến áp suất điện dung và màng kim loại, chuyên dụng để đo lường liên tục chênh lệch áp suất, mức (level) hoặc lưu lượng (flow) trong các môi trường lỏng, hơi và khí.

PMD75B thuộc thế hệ Deltabar mới, được cải tiến mạnh mẽ về khả năng vận hành, độ chính xác và tính năng chẩn đoán. Cấu hình cụ thể PMD75B-AABAEJA37DJGSAJA1D+NTQ1 chỉ định các tùy chọn chi tiết về dải đo, vật liệu, kết nối, giao tiếp và chứng nhận an toàn (như SIL2/3), đảm bảo thiết bị hoạt động ổn định và tin cậy trong các ứng dụng công nghiệp khắc nghiệt.

2. Đặc trưng nổi bật

Máy phát áp suất Deltabar PMD75B mang nhiều ưu điểm vượt trội giúp nâng cao hiệu suất và độ an toàn của quy trình:

• Độ Chính Xác Cao: Thiết bị có độ chính xác chuẩn lên đến $\pm0.05\%$ (hoặc $\pm0.035\%$ đối với tùy chọn Platinum), mang lại kết quả đo tin cậy.
• Công Nghệ Heartbeat Technology: Tính năng chẩn đoán thông minh cho phép xác minh thiết bị theo yêu cầu mà không cần dừng quy trình. Nó có thể phát hiện các lỗi phổ biến như đường ống xung áp bị tắc nghẽn, giúp tăng tối đa thời gian hoạt động của nhà máy.
• Vận Hành Dễ Dàng: Màn hình lớn, có đèn nền và kết nối Bluetooth (qua ứng dụng SmartBlue) giúp việc vận hành, cài đặt và bảo trì từ xa trở nên an toàn và trực quan hơn.
• Thiết Kế Chắc Chắn: Cảm biến áp suất và màng chắn kim loại (vật liệu tiếp xúc như 316L, Alloy C, Tantalum...) đảm bảo độ bền cao và khả năng chịu được áp suất tĩnh lớn (lên đến 420 bar).
• An Toàn Chức Năng: Thiết bị được thiết kế và chứng nhận theo tiêu chuẩn IEC 61508 để sử dụng trong các ứng dụng an toàn SIL2/3.

3. Thông số kỹ thuật chung

Deltabar PMD75B có các thông số kỹ thuật cơ bản sau (lưu ý, thông số chi tiết sẽ phụ thuộc vào mã cấu hình đầy đủ):

• Nguyên Lý Đo: Áp suất chênh lệch (Differential Pressure).
• Dải Đo: Rộng, tối đa lên đến 250 bar (áp suất tuyệt đối/gauge) và 40 bar (áp suất chênh lệch).
• Áp Suất Tĩnh Tối Đa: Lên đến 420 bar.
• Độ Chính Xác Tham Chiếu: Tối đa $\pm0.05\%$ (chuẩn) hoặc $\pm0.035\%$ (tùy chọn Platinum).
• Ổn Định Dài Hạn: Rất cao, ví dụ $0.03\%$ URL/năm.
• Nhiệt Độ Quá Trình: Rộng, thường từ $-40^\circ\text{C}$ đến $+110^\circ\text{C}$.
• Tín Hiệu Đầu Ra/Giao Tiếp: Hỗ trợ 4...20 mA HART (phổ biến nhất), PROFIBUS PA, FOUNDATION Fieldbus.
• Vật Liệu Màng Đo: Thường là 316L, Alloy C, Tantalum.
• Cấp Bảo Vệ: Thường là IP66/IP67.
• Chứng Nhận: Có các chứng nhận bảo vệ chống cháy nổ quốc tế (ATEX, IEC Ex, FM, CSA...) và an toàn chức năng SIL.

4. Ứng dụng quan trọng

Nhờ tính linh hoạt, độ bền và độ chính xác, Deltabar PMD75B được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

• Đo Lưu Lượng: Là thành phần cốt lõi trong hệ thống đo lưu lượng sử dụng thiết bị giới hạn dòng chảy (như đĩa orifice, vòi phun, ống venturi) bằng cách đo chênh lệch áp suất qua thiết bị này.
• Đo Mức (Level): Đo mức chất lỏng trong bồn chứa kín hoặc bồn hở, đặc biệt hiệu quả trong các ứng dụng yêu cầu độ chính xác cao hoặc bồn chứa áp suất lớn (sử dụng phương pháp đo mức bằng áp suất thủy tĩnh).
• Đo Áp Suất Chênh Lệch:
  • Giám sát và kiểm soát bộ lọc hoặc bộ trao đổi nhiệt để phát hiện tắc nghẽn.
  • Đo chênh lệch áp suất giữa hai điểm trong đường ống để kiểm soát quy trình.
• Các Ngành Công Nghiệp: Được sử dụng rộng rãi trong Hóa chất, Hóa dầu, Năng lượng (nhà máy điện), Dầu khí, Xử lý nước/nước thải, và các quy trình công nghiệp có điều kiện vận hành khó khăn.
