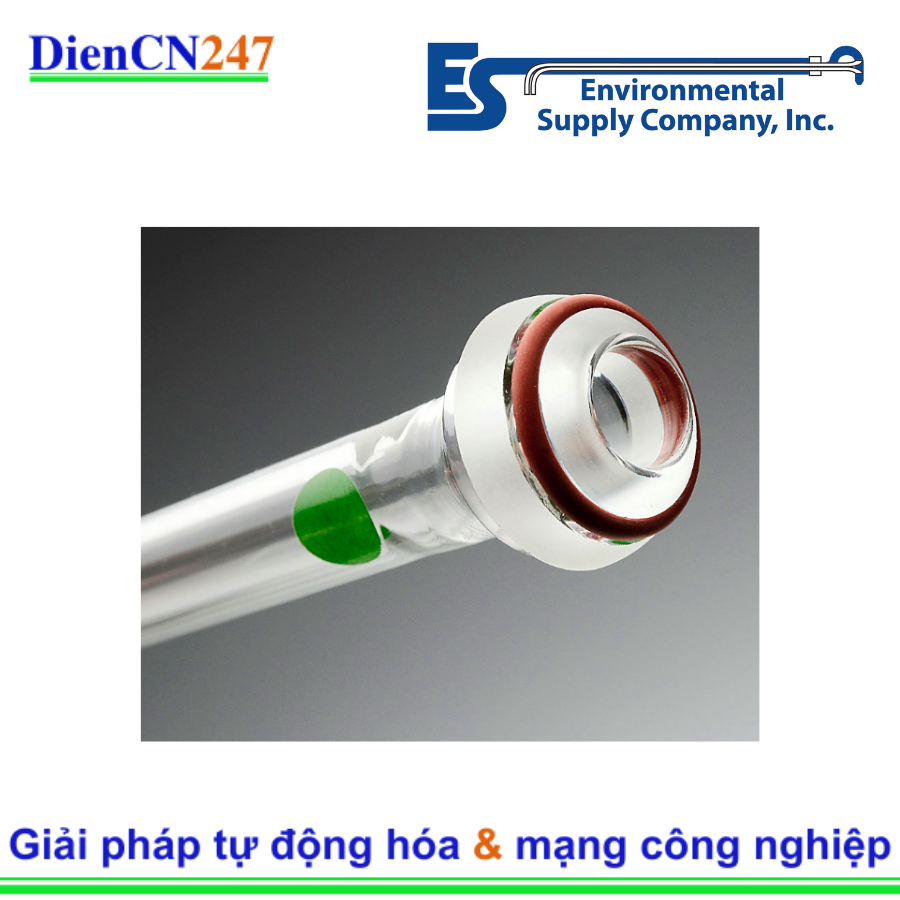

1. Giới thiệu về PRL-P05 ESC-Environmental Supply

PRL-P05 là viết tắt của Probe Rotational Level - Pitot Tube 0.5 inch (Thiết bị Cân bằng Xoay Đầu dò - Ống Pitot 0.5 inch).

Thiết bị này còn được gọi là Bộ cân bằng xoay (Rotational Leveling Device). Nó được thiết kế để lắp đặt trên ống Pitot (một phần không thể tách rời của hầu hết các đầu dò lấy mẫu khí thải) có đường kính danh nghĩa 0.5 inch. Chức năng của PRL-P05 là đảm bảo rằng ống Pitot, và do đó là vòi lấy mẫu (nozzle), luôn được đặt song song tuyệt đối với dòng chảy của khí thải tại mọi điểm lấy mẫu, đây là yêu cầu cốt lõi của Phương pháp 2 (Xác định vận tốc khí thải) của EPA.

2. Đặc trưng nổi bật

• Hiệu chuẩn Góc: Đây là đặc trưng quan trọng nhất. PRL-P05 giúp người vận hành căn chỉnh chính xác góc $\pm 10^\circ$ của ống Pitot so với dòng khí, đảm bảo đo vận tốc chính xác, tránh sai số do góc lệch.
• Tương thích: Được thiết kế riêng cho ống Pitot kiểu S (S-type Pitot Tube) có đường kính ngoài 0.5 inch ($1/2$ inch), đây là kích thước ống Pitot phổ biến nhất trong các bộ đầu dò lấy mẫu tiêu chuẩn.
• Cấu tạo: Bao gồm một mức nước (level bubble) hoặc cảm biến góc tích hợp, gắn vào một vòng kẹp có thể điều chỉnh và khóa được trên ống Pitot.
• Chất liệu: Thường được làm từ vật liệu bền bỉ như nhôm anode hóa (anodized aluminum) hoặc thép không gỉ, giúp chống ăn mòn và chịu được điều kiện khắc nghiệt tại ống khói.

3. Thông số kỹ thuật chính

• Tên gọi: Thiết bị Cân bằng Xoay Đầu dò/Ống Pitot.
• Mã sản phẩm: PRL-P05.
• Đường kính Ống Pitot tương thích: 0.5 inch (hoặc $1/2$ inch) đường kính ngoài (OD).
• Độ chính xác góc: Giúp căn chỉnh góc xoay của ống Pitot trong phạm vi chấp nhận được của EPA ($<\pm 10^\circ$ so với phương vuông góc).
• Cơ chế khóa: Sử dụng cơ chế kẹp hoặc vít định vị để cố định thiết bị cân bằng tại vị trí mong muốn trên ống Pitot mà không làm hỏng ống.

4. Ứng dụng chính

PRL-P05 là công cụ hỗ trợ cho việc tuân thủ các phương pháp lấy mẫu cốt lõi:

• EPA Method 2 (Đo vận tốc): Ứng dụng quan trọng nhất. Nó được sử dụng để đảm bảo ống Pitot được định hướng song song với dòng chảy khí trong suốt quá trình đo áp suất vận tốc (velocity pressure), từ đó xác định vận tốc và lưu lượng khí thải chính xác.
• Lấy mẫu Đẳng động học (Isokinetic Sampling): Việc đo vận tốc chính xác là nền tảng để tính toán và duy trì tỷ lệ lấy mẫu đẳng động học ($\text{I} \approx 100\%$) theo EPA Method 5. PRL-P05 giúp giảm thiểu sai số trong bước đo vận tốc ban đầu.
• Định vị Đầu dò: Thiết bị này được sử dụng để xác định và duy trì góc xoay của đầu dò tại mỗi điểm lấy mẫu (traverse point) theo yêu cầu của EPA Method 1 (Chọn điểm lấy mẫu) và Method 2 trong suốt quá trình lấy mẫu.
