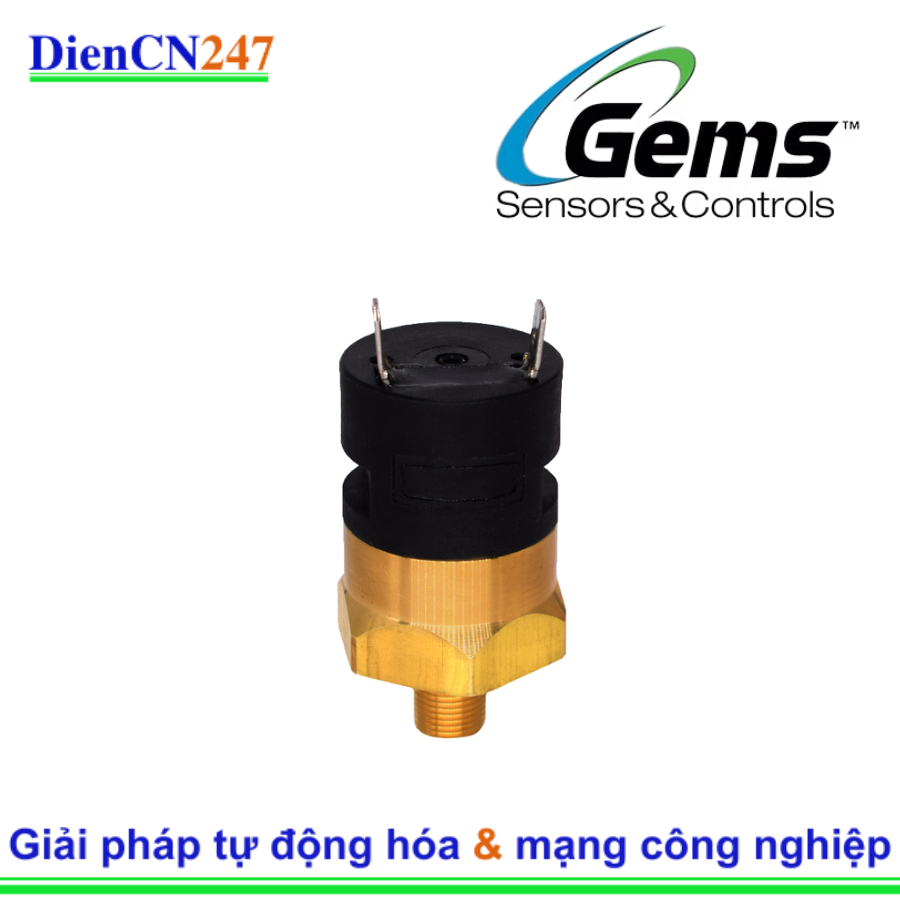

1. Giới thiệu của PS41-204MNB-C-HC Gem Sensors

Dòng PS41-204MNB-C-HC của Gems Sensors nổi bật với thiết kế kết hợp giữa piston và màng chắn (piston/diaphragm design). Sự kết hợp này mang lại khả năng chịu áp suất cao của công nghệ piston cùng với độ nhạy của thiết kế màng chắn, giúp công tắc phản ứng nhanh chóng và chính xác với sự thay đổi áp suất. Công tắc này có thể điều chỉnh tại hiện trường thông qua một vít Allen ẩn để tránh việc thay đổi trái phép.

2. Đặc trưng nổi bật

Mã sản phẩm PS41-204MNB-C-HC cung cấp các thông tin chi tiết về cấu hình cụ thể của công tắc áp suất:

• PS41: Chỉ dòng sản phẩm PS41 Series - công tắc áp suất thu nhỏ.

• 20: Dải áp suất cài đặt (set point range) là 7-30 psi (khoảng 0.48-2.07 bar). Đây là áp suất mà tại đó công tắc sẽ chuyển trạng thái.

• 4MNB: Kiểu kết nối áp suất là 1/4" NPT Male (ren côn quốc gia - đực).

• C: Kiểu tiếp điểm (circuit) là SPDT (Single Pole, Double Throw). Điều này có nghĩa là công tắc có một cực và hai vị trí ném, cho phép nó điều khiển hai mạch riêng biệt (một thường đóng NC và một thường mở NO).

• HC: Các tùy chọn đặc biệt:

  • H: Có thể chỉ loại đầu nối điện là DIN 43650A (thường là nửa đực hoặc kẹp cáp).

  • C: Thường chỉ vật liệu màng chắn là Viton® (hoặc Fluorocarbon), một vật liệu có khả năng kháng hóa chất và nhiệt độ tốt hơn so với Nitrile tiêu chuẩn.

Các đặc điểm chung của dòng PS41:

• Thiết kế thu nhỏ và kinh tế: Lý tưởng cho các ứng dụng có không gian hạn chế hoặc ngân sách eo hẹp.

• Kết hợp piston/màng chắn: Cung cấp khả năng chịu áp suất cao (proof pressure lên đến 350 psi / 24 bar và burst pressure lên đến 700 psi / 48 bar) cùng với độ nhạy cần thiết.

• Có thể điều chỉnh tại hiện trường: Dễ dàng cài đặt điểm áp suất kích hoạt bằng vít Allen.

• Vật liệu tiếp xúc với môi chất (wetted materials) đa dạng:

  • Cổng áp suất: Thường là Đồng thau (Brass), với tùy chọn thép không gỉ.

  • Màng chắn: Nitrile (tiêu chuẩn), hoặc Viton®, EPDM, Neoprene (tùy chọn), mang lại khả năng tương thích với nhiều loại môi chất.

• Độ lặp lại: Thường trong khoảng ±0.8% + 2% của điểm cài đặt.

• Điện áp/Dòng điện: Hoạt động với điện áp lên đến 250 VAC, dòng điện định mức 5 Amps.

• Nhiệt độ hoạt động: Từ 15°F (-9°C) đến 185°F (85°C), có thể khác tùy thuộc vào vật liệu màng chắn.

• Đạt chứng nhận CE: Đảm bảo tuân thủ các tiêu chuẩn an toàn của Châu Âu (UL cũng có sẵn cho một số đơn vị).

• Cấp bảo vệ IP65: Chống bụi hoàn toàn và chống tia nước từ mọi hướng, phù hợp cho môi trường công nghiệp.

3. Thông số kỹ thuật

• Loại sản phẩm: Công tắc áp suất (Pressure Switch)

• Series: PS41

• Dải áp suất cài đặt: 7-30 psi (0.48-2.07 bar)

• Kiểu kết nối áp suất: 1/4" MNPT (Male National Pipe Taper)

• Kiểu tiếp điểm: SPDT (Single Pole, Double Throw)

• Vật liệu cổng áp suất: Thường là Đồng thau (Brass)

• Vật liệu màng chắn: Viton® (hoặc Fluorocarbon)

• Áp suất thử (Proof Pressure): 350 psi (24 bar)

• Áp suất vỡ (Burst Pressure): 700 psi (48 bar)

• Điện áp định mức: 250 VAC

• Dòng điện định mức: 5 Amps

• Đầu nối điện: DIN 43650A (thường là kẹp cáp 9mm)

• Độ lặp lại: ±0.8% + 2% của điểm cài đặt

• Deadband (Vùng chết): 3 psi + 8% của cài đặt

• Nhiệt độ hoạt động tối thiểu: 15°F (-9°C)

• Nhiệt độ hoạt động tối đa: 185°F (85°C)

• Cấp bảo vệ: IP65

• Trọng lượng: Khoảng 0.31 lbs (0.14 kg)

• Chứng nhận: CE (UL có sẵn)

4. Ứng dụng

Gems Sensors PS41-204MNB-C-HC là một công tắc áp suất linh hoạt, được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

• Hệ thống thủy lực và khí nén: Giám sát áp suất trong các đường ống, xi lanh, bộ tích lũy, và các hệ thống điều khiển khí nén/thủy lực.

• Máy móc công nghiệp: Trong các máy nén khí, máy bơm, hệ thống bôi trơn, máy móc sản xuất nói chung để khởi động/dừng động cơ hoặc kích hoạt cảnh báo khi áp suất vượt quá giới hạn.

• Hệ thống phòng cháy chữa cháy: Kiểm soát áp suất trong các hệ thống phun nước tự động hoặc bình chữa cháy.

• Thiết bị xây dựng và xe chuyên dụng (OHV & Specialty Vehicle): Giám sát áp suất dầu, nhiên liệu, hoặc chất làm mát.

• Hệ thống làm mát: Trong các hệ thống làm lạnh, chiller để giám sát áp suất môi chất lạnh.

• Ứng dụng OEM: Được tích hợp vào các thiết bị và máy móc do các nhà sản xuất thiết bị gốc chế tạo, nơi yêu cầu giải pháp giám sát áp suất nhỏ gọn và hiệu quả chi phí.
