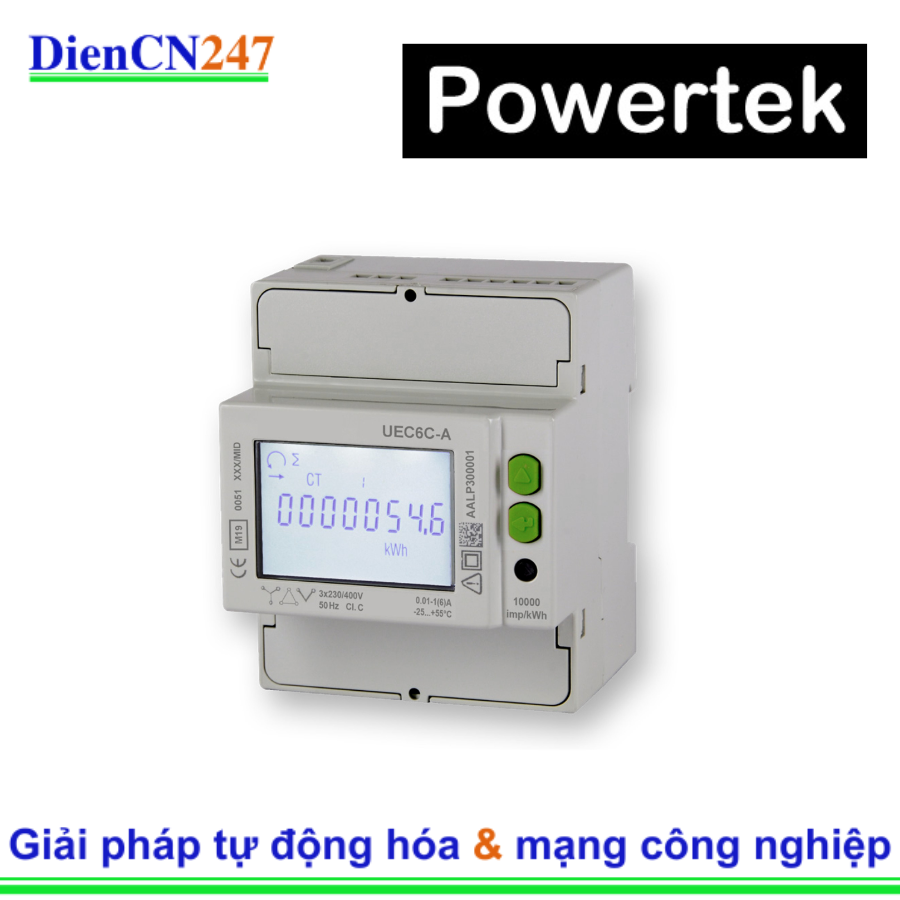

1. Giới thiệu về PTK-UEC6C-A Powertek

PTK-UEC6C-A thuộc dòng UEC6C-X của Powertek, một nhà sản xuất nổi tiếng về thiết bị đo lường và phân tích điện năng.

Thiết bị này là một đồng hồ đo gắn thanh DIN (DIN Rail Mount), được sử dụng để giám sát tiêu thụ năng lượng Hoạt động (kWh) và Phản kháng (kVARh) trong các hệ thống điện lưới ba pha. Việc sử dụng biến dòng (Current Transformer - CT) bên ngoài giúp thiết bị có thể đo lường trong các hệ thống điện có dòng điện lớn, biến nó thành công cụ đo đếm phụ tải (sub-metering) lý tưởng cho các nhà máy, tòa nhà lớn, và các khu công nghiệp.

2. Đặc trưng nổi bật

• Đo lường Hai chiều (Bi-directional 4-quadrant): Cho phép đo lường năng lượng cả chiều tiêu thụ và chiều phát ngược (quan trọng cho các hệ thống có lắp đặt năng lượng mặt trời hoặc năng lượng tái tạo).
• Đo lường Ba pha: Thích hợp cho mạng điện 3 dây hoặc 4 dây, với tải cân bằng hoặc không cân bằng.
• Lập trình tỷ số CT: Tỷ số biến dòng (CT ratio) có thể được lập trình, cho phép thiết bị hoạt động với nhiều loại CT khác nhau (thường là CT có thứ cấp 1A hoặc 5A), tăng tính linh hoạt.
• Độ chính xác cao: Đạt Cấp chính xác C theo tiêu chuẩn EN 50470-3 (MID), đảm bảo độ tin cậy và tuân thủ các quy định về đo lường thương mại (nếu có chứng nhận MID).
• Đầu ra xung: Được trang bị 2 đầu ra xung S0 để phát tín hiệu xung năng lượng, giúp kết nối dễ dàng với hệ thống quản lý năng lượng (EMS) hoặc SCADA.

3. Thông số kỹ thuật chính

• Loại thiết bị: Đồng hồ đo năng lượng điện tử ba pha, gắn thanh DIN.
• Cấp chính xác: Class C (theo EN 50470-3).
• Mạng điện: 3 pha, 3 dây hoặc 4 dây.
• Điện áp danh định (Nominal Voltage): Nguồn được cấp từ mạch điện áp đo lường (Nominal measurement voltage $\pm 20\%$).
• Dòng điện thứ cấp CT: $1A$ hoặc $5A$.
• Dòng điện tham chiếu ($I_{ref}$): $1A$.
• Dòng điện tối đa ($I_{max}$): $6A$.
• Dải đo tần số: $50/60 Hz$.
• Màn hình: LCD 8 chữ số chính.
• Cổng giao tiếp: Cổng quang IR (Infrared) để kết nối với các mô-đun ngoài.

4. Ứng dụng chính

PTK-UEC6C-A có các ứng dụng quan trọng trong quản lý năng lượng và điện lưới:

• Đo đếm phụ tải (Sub-metering): Lắp đặt trong các tủ điện phân phối để đo lường chính xác lượng điện tiêu thụ của từng khu vực, phòng ban, hoặc thiết bị lớn trong nhà máy, tòa nhà thương mại.
• Giám sát Hiệu suất Năng lượng: Cung cấp dữ liệu chi tiết về năng lượng hoạt động và phản kháng, giúp các kỹ sư phân tích và tối ưu hóa hiệu suất sử dụng điện, giảm chi phí vận hành.
• Hệ thống Quản lý Năng lượng (EMS): Đầu ra xung S0 và khả năng giao tiếp cho phép tích hợp dữ liệu đo lường vào các hệ thống EMS trung tâm để theo dõi từ xa và báo cáo tự động.
• Thanh toán Nội bộ/Cho thuê: Sử dụng để tính toán chính xác chi phí điện năng tiêu thụ giữa các đơn vị thuê trong một tòa nhà hoặc khu công nghiệp.
