1. Giới thiệu

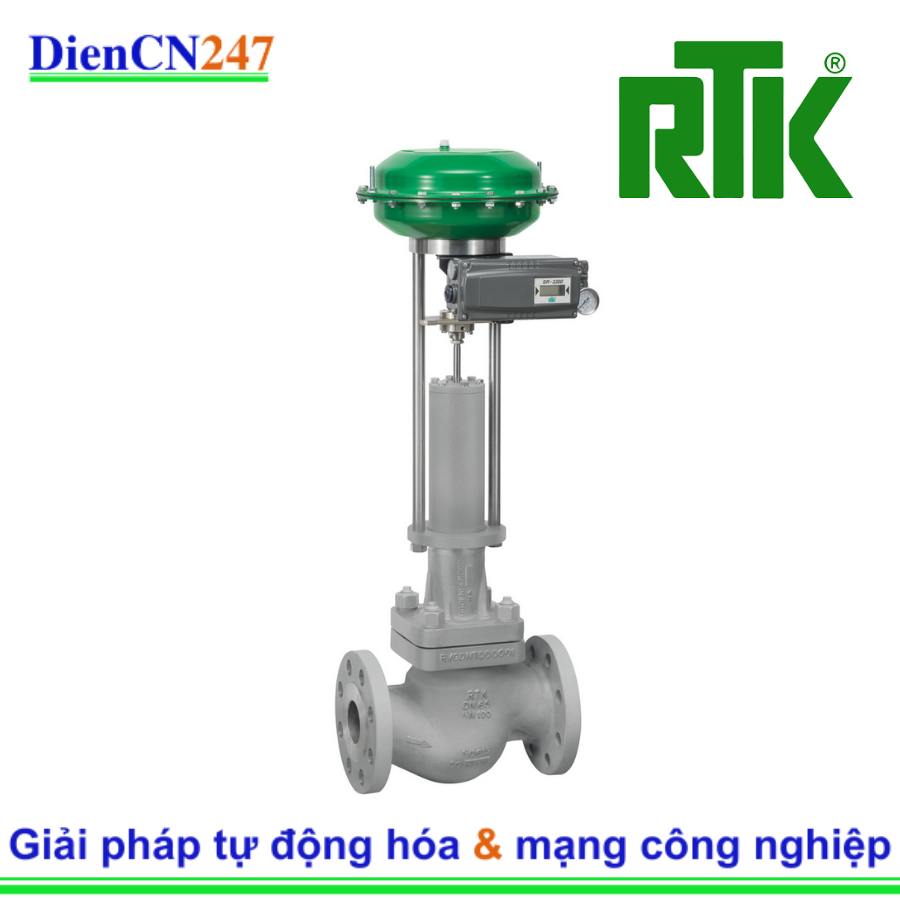

PV 6234 RTK là một loại van điều khiển khí nén ba ngả được sản xuất bởi RTK, một công ty chuyên về công nghệ điều khiển và van công nghiệp. Van này được thiết kế đặc biệt để điều tiết lưu lượng của các chất lỏng và hơi trong các hệ thống công nghiệp. Điểm nổi bật của PV 6234 là khả năng hoạt động ổn định và chính xác, đặc biệt với thiết kế gioăng làm kín bằng ống thổi (bellows seal) giúp ngăn chặn rò rỉ và bảo vệ môi trường.

2. Đặc trưng

• Thiết kế ba ngả: PV 6234 có cấu hình ba ngả, cho phép nó được sử dụng cho cả ứng dụng trộn (mixing) và phân chia (diverting) dòng chất lỏng hoặc hơi.
• Được điều khiển bằng khí nén: Van được vận hành bởi bộ truyền động khí nén, mang lại khả năng điều khiển nhanh chóng và chính xác.
• Gioăng làm kín ống thổi (Bellows Seal): Đây là một đặc điểm quan trọng giúp tăng cường độ kín của van, ngăn chặn sự rò rỉ của môi chất ra môi trường bên ngoài, đặc biệt quan trọng với các chất lỏng hoặc hơi nguy hiểm, độc hại hoặc ở nhiệt độ cao.
• Vật liệu đa dạng: Thân van có thể được chế tạo từ các vật liệu khác nhau như gang cầu (EN-GJS-400-18-LT), thép đúc (SA 216 WCB), thép hợp kim (SA 217 WC6, SA 217 WC9) hoặc thép không gỉ (SA 351 CF8M), phù hợp với nhiều loại môi chất và điều kiện hoạt động.
• Nhiều loại côn van (cone types): Có sẵn các loại côn van như côn bật/tắt (on/off plug), côn parabolic (parabolic plug), côn có lỗ (perforated plug), hoặc côn chữ V (V-port cone), cho phép van có nhiều đặc tính lưu lượng khác nhau (ví dụ: tuyến tính hoặc phần trăm đều).

3. Thông số kỹ thuật

Thông số kỹ thuật có thể thay đổi tùy thuộc vào cấu hình cụ thể và đơn đặt hàng. Dưới đây là các thông số chung:

• Đường kính danh nghĩa (Nominal Diameter): Thường từ DN 15 đến DN 100 (tức là từ NPS ½" đến 4"). Có thể có các kích thước lớn hơn như DN 80, DN 100.
• Áp suất danh nghĩa (Nominal Pressure): Có thể từ PN 16 đến PN 160 hoặc ANSI Class 150 đến 900.
• Phạm vi nhiệt độ hoạt động: Rộng, thường từ -60°C đến +530°C (lưu ý rằng nhiệt độ tối đa có thể phụ thuộc vào vật liệu gioăng làm kín như PTFE/graphite hoặc graphite nguyên chất).
• Vật liệu thân van:
  • Gang cầu (EN-GJS-400-18-LT)
  • Thép đúc (SA 216 WCB)
  • Thép hợp kim (SA 217 WC6, SA 217 WC9)
  • Thép không gỉ (SA 351 CF8M)
• Kiểu kết nối:
  • Mặt bích (Flanges) theo ASME B16.5 (RF - Raised Face, RTJ - Ring Type Joint) hoặc DIN 2501.
  • Kết nối hàn đối đầu (Butt Weld Ends - BWE) theo ASME B16.25.
  • Kết nối hàn bít (Socket Weld Ends - SWE) và ren (Threaded Ends - THD) theo ASME B16.11 (đối với kích thước nhỏ hơn).
• Đặc tính lưu lượng: Tuyến tính (linear) hoặc phần trăm đều (equal %).
• Đóng gói trục (Stem Packing): PTFE/graphite hoặc graphite nguyên chất, có thể có gioăng ống thổi kèm theo hộp làm kín an toàn (safety stuffing box).

4. Ứng dụng

PV 6234 RTK được ứng dụng rộng rãi trong nhiều ngành công nghiệp đòi hỏi khả năng điều khiển lưu lượng chính xác và độ tin cậy cao, đặc biệt là trong các hệ thống xử lý nhiệt và chất lỏng:

• Ngành năng lượng: Kiểm soát hơi nước, dầu nhiệt và các chất lỏng khác trong các nhà máy điện, hệ thống sưởi ấm công nghiệp.
• Công nghiệp hóa chất và hóa dầu: Điều tiết các dòng chất lỏng ăn mòn hoặc nguy hiểm, nơi yêu cầu độ kín cao để tránh rò rỉ.
• Công nghiệp thực phẩm và đồ uống: Kiểm soát nhiệt độ và lưu lượng trong các quy trình thanh trùng, tiệt trùng, và điều tiết các chất lỏng vệ sinh.
• Công nghiệp dược phẩm: Trong các hệ thống yêu cầu độ chính xác cao và vật liệu bền vững, đảm bảo không có sự nhiễm bẩn.
• Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Điều khiển lưu lượng nước nóng, nước lạnh và hơi trong các hệ thống điều hòa không khí quy mô lớn.
• Các ứng dụng công nghiệp khác: Bao gồm cả việc điều khiển khí nén và các chất lỏng công nghiệp khác cần được điều tiết một cách chính xác trong các nhà máy sản xuất, hệ thống cấp thoát nước, v.v.

5. Bài viết khác

1

100% UK/ Singapore Origin

RTK Vietnam

Series PV 6274

Pneumatic control valve

three-way design for mixing application, shortened B-flange nominal diameter DN 50, pressure rating PN 16 body made of spheroidal graphite iron EN-GJS-400-18-LT

flanges according to DIN

spindle packing:

bellows seal with safety stuffing box PTFE/white

characteristic / flow direction: linear / - mixing cone, metal sealing

Kvs-value = 37 m³/h, stroke 15 mm

seat diameter 50 mm

surface treatment with zinc dust primary coat

max. allowed pressure according to DIN EN 1092

max. allowed temperature TS 350°C

Pneumatic actuator - type ST 6135.B6-6G

air supply max. 6 barg

diaphragm area 280 cm²

spring range 0.8..3.0 bar / max. stroke 35 mm

safety position: spring to close

accessories:

- electropneumatic positioner, type SR 6136 (SIPART PS2)2/3/4-wire connection input signal 4..20 mA at 0 % input, port A closed

Note: Replacement for S/N: 20052417/020 (PV 6274 DN 50 PN 25 + ST 6135.B6-6G)

2

100% UK/ Singapore Origin

RTK Vietnam

Series PV 6234

hree-way design for diverting application

nominal diameter DN 80, pressure rating PN 16

body made of spheroidal graphite iron EN-GJS-400-18-LT

flanges according to DIN

spindle packing:

bellows seal with safety stuffing box PTFE/white

characteristic / flow direction: linear / - diverting cone, metal sealing

Kvs-value = 79 m³/h, stroke 15 mm

seat diameter 65 mm

surface treatment with zinc dust primary coat

max. allowed pressure according to DIN EN 1092 max. allowed temperature TS 350°C

Pneumatic actuator - type ST 6135.B6-6G

air supply max. 6 barg

diaphragm area 280 cm²

spring range 0.8..3.0 bar / max. stroke 35 mm

safety position: spring to close

accessories:

- electropneumatic positioner, type SR 6136 (SIPART PS2)2/3/4-wire connection input signal 4..20 mA at 0 % input, port A closed

Note: Replacement for S/N: 20052417/030 (PV 6234 DN 80 PN 16 + ST 6135.B6-6G)
