1. Giới thiệu

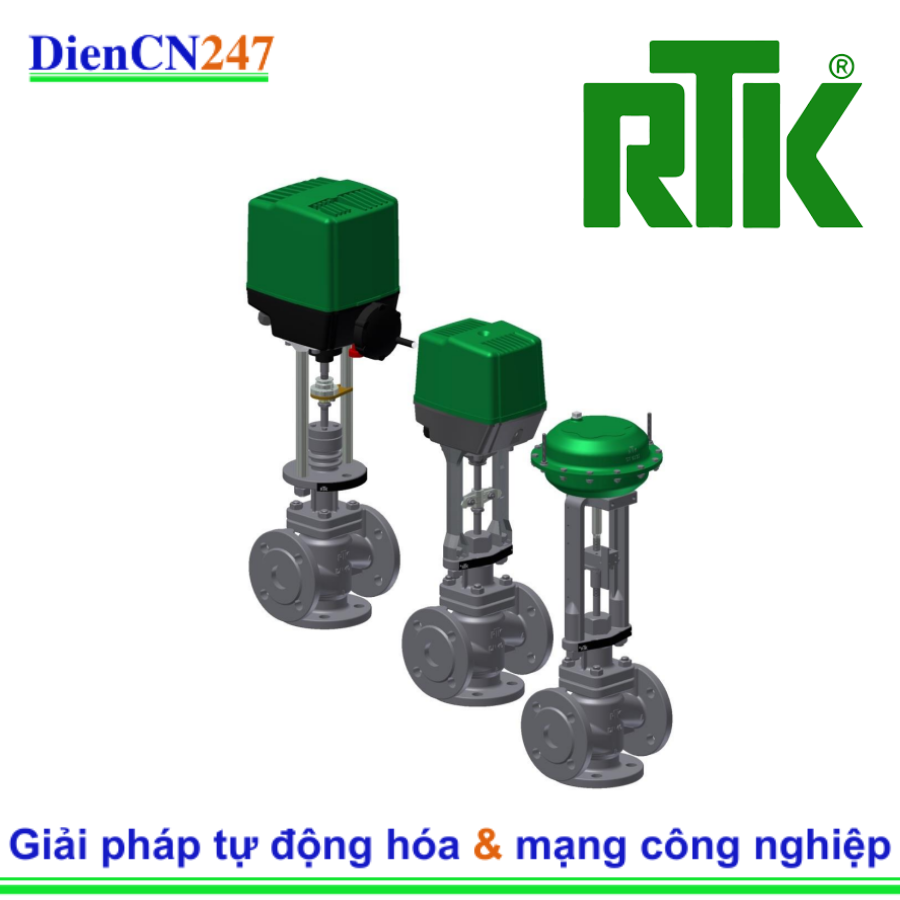

RTK PV 6274 là một dòng van điều khiển tuyến tính điện từ do hãng RTK (Regeltechnik Kornwestheim GmbH) của Đức sản xuất. Đây là một giải pháp tích hợp giữa thân van điều chỉnh lưu lượng và bộ truyền động điện, được thiết kế chuyên dụng để điều tiết dòng chảy của chất lỏng hoặc hơi trong các hệ thống công nghiệp. Với sự kết hợp này, PV 6274 mang lại khả năng điều khiển tự động hóa hiệu quả, chính xác và giúp tiết kiệm không gian lắp đặt cũng như chi phí bảo trì. RTK nổi tiếng là nhà cung cấp các giải pháp điều khiển dòng chảy đáng tin cậy cho nhiều ngành công nghiệp.
2. Đặc trưng
RTK PV 6274 nổi bật với các đặc điểm kỹ thuật và tính năng vận hành quan trọng:
- Tích hợp van và truyền động: Thiết kế nguyên khối, tích hợp thân van và bộ truyền động điện thành một cụm duy nhất, giúp giảm chi phí lắp đặt, đơn giản hóa việc đấu nối và tối ưu hóa không gian.
- Điều khiển tuyến tính chính xác cao: Van có khả năng điều chỉnh lưu lượng một cách tinh tế và chính xác, phù hợp cho cả các ứng dụng yêu cầu lưu lượng nhỏ hoặc lớn.
- Truyền động điện mô-men xoắn cao: Bộ truyền động được thiết kế để cung cấp lực đóng/mở mạnh mẽ, đảm bảo van hoạt động chính xác và đáng tin cậy ngay cả dưới áp suất lớn.
- Vật liệu thân van chất lượng cao: Thân van được chế tạo từ các vật liệu chịu áp lực và nhiệt độ cao như gang (GGG40), thép không gỉ (Inox) hoặc thép carbon, đảm bảo độ bền và tuổi thọ trong môi trường khắc nghiệt.
- Phớt trục bền bỉ: Sử dụng gioăng đệm xương cá (chevron packing rings) hoặc gioăng đệm ống thổi (bellows seal) có tuổi thọ cao với khả năng chống xoắn, ngăn ngừa rò rỉ hiệu quả.
- Linh hoạt trong điều khiển: Có thể điều khiển bằng các tín hiệu analog tiêu chuẩn công nghiệp như 0-10V hoặc 4-20mA, dễ dàng tích hợp vào các hệ thống điều khiển PLC/SCADA.
- Thiết kế mô-đun: Giúp việc bảo trì và thay thế linh kiện trở nên dễ dàng và nhanh chóng, giảm thiểu thời gian ngừng máy.
- Xoay được bộ truyền động: Bộ truyền động trên van có thể xoay 90°, tạo điều kiện thuận lợi cho việc vận hành và kết nối cáp.
3. Thông số kỹ thuật
Dưới đây là các thông số kỹ thuật chung của RTK PV 6274. (Lưu ý: Các thông số cụ thể có thể thay đổi tùy thuộc vào phiên bản và cấu hình được đặt hàng):
- Nhà sản xuất: RTK (Regeltechnik Kornwestheim GmbH – Đức)
- Loại van: Van điều khiển tuyến tính, tích hợp truyền động điện
- Kiểu van:
- PV 6271: Van 3 ngả dạng trộn (mixing valve) hoặc phân phối (diverting valve) không có ống thổi (bellows seal).
- PV 6274: Van 3 ngả dạng trộn (mixing valve) hoặc phân phối (diverting valve) có ống thổi (bellows seal), cung cấp khả năng làm kín tốt hơn cho các môi chất nguy hiểm hoặc nhiệt độ cao.
- Kích thước van (DN): Từ DN15 đến DN100 (tùy chọn)
- Áp suất làm việc tối đa (Nominal Pressure): PN16, PN25 (Lên đến 25 bar)
- Nhiệt độ môi chất (Media Temperature): Từ -10°C đến +350°C (có thể lên đến 530°C với một số cấu hình đặc biệt)
- Tín hiệu điều khiển:
- Analog: 0-10V, 4-20mA
- Có thể tích hợp giao thức truyền thông như HART hoặc MODBUS (tùy chọn phiên bản truyền động).
- Nguồn cấp truyền động: 24V AC/DC hoặc 230V AC (tùy phiên bản)
- Vật liệu thân van:
- Gang (EN-GJL-250)
- Gang cầu (GGG40)
- Thép carbon (Steel, ví dụ: 1.0619)
- Thép không gỉ (Stainless Steel, ví dụ: 1.4408)
- Kiểu kết nối: Mặt bích tiêu chuẩn DIN EN 1092-2 (hoặc ANSI tùy yêu cầu)
- Kiểu đường chảy: Van 3 ngả (Three-way design)
- Loại phớt trục: Gioăng đệm xương cá (Chevron packing rings) hoặc gioăng đệm ống thổi (Bellows seal).
4. Ứng dụng
RTK PV 6274 là một giải pháp linh hoạt và mạnh mẽ, được ứng dụng rộng rãi trong nhiều ngành công nghiệp để điều khiển chính xác các thông số của chất lỏng và hơi:
- Hệ thống nhiệt – lạnh:
- Điều khiển nhiệt độ trong các hệ thống sưởi ấm, làm mát.
- Kiểm soát lưu lượng nước nóng, nước lạnh, dầu nhiệt trong các vòng lặp nhiệt.
- Công nghiệp năng lượng:
- Kiểm soát hơi nước trong các nhà máy điện (bao gồm cả hơi nước bão hòa và quá nhiệt).
- Điều tiết chất lỏng trong các hệ thống phục hồi nhiệt.
- Công nghiệp hóa chất và dầu khí:
- Điều khiển dòng chảy của các chất lỏng và khí trong quy trình sản xuất.
- Ứng dụng trong các hệ thống cần độ kín cao và khả năng chống ăn mòn.
- Công nghiệp thực phẩm và đồ uống:
- Kiểm soát nhiệt độ và lưu lượng trong các quy trình thanh trùng, tiệt trùng.
- Điều tiết các chất lỏng vệ sinh.
- Công nghiệp dược phẩm:
- Trong các hệ thống yêu cầu độ chính xác cao và vật liệu bền vững.
- Hệ thống HVAC (Heating, Ventilation, and Air Conditioning):
- Điều khiển lưu lượng nước và hơi trong các hệ thống điều hòa không khí lớn.
- Các ứng dụng khác: Bao gồm cả việc điều khiển khí nén và các chất lỏng công nghiệp khác cần được điều tiết một cách chính xác.
5. Bài viết khác
1 100% UK/ Singapore Origin RTK Vietnam Series PV 6274 Pneumatic control valve three-way design for mixing application, shortened B-flange nominal diameter DN 50, pressure rating PN 16 body made of spheroidal graphite iron EN-GJS-400-18-LT flanges according to DIN spindle packing: bellows seal with safety stuffing box PTFE/white characteristic / flow direction: linear / - mixing cone, metal sealing Kvs-value = 37 m³/h, stroke 15 mm seat diameter 50 mm surface treatment with zinc dust primary coat max. allowed pressure according to DIN EN 1092 max. allowed temperature TS 350°C Pneumatic actuator - type ST 6135.B6-6G air supply max. 6 barg diaphragm area 280 cm² spring range 0.8..3.0 bar / max. stroke 35 mm safety position: spring to close accessories: - electropneumatic positioner, type SR 6136 (SIPART PS2)2/3/4-wire connection input signal 4..20 mA at 0 % input, port A closed Note: Replacement for S/N: 20052417/020 (PV 6274 DN 50 PN 25 + ST 6135.B6-6G)
2 100% UK/ Singapore Origin RTK Vietnam Series PV 6234 hree-way design for diverting application nominal diameter DN 80, pressure rating PN 16 body made of spheroidal graphite iron EN-GJS-400-18-LT flanges according to DIN spindle packing: bellows seal with safety stuffing box PTFE/white characteristic / flow direction: linear / - diverting cone, metal sealing Kvs-value = 79 m³/h, stroke 15 mm seat diameter 65 mm surface treatment with zinc dust primary coat max. allowed pressure according to DIN EN 1092 max. allowed temperature TS 350°C Pneumatic actuator - type ST 6135.B6-6G air supply max. 6 barg diaphragm area 280 cm² spring range 0.8..3.0 bar / max. stroke 35 mm safety position: spring to close accessories: - electropneumatic positioner, type SR 6136 (SIPART PS2)2/3/4-wire connection input signal 4..20 mA at 0 % input, port A closed Note: Replacement for S/N: 20052417/030 (PV 6234 DN 80 PN 16 + ST 6135.B6-6G)
3 100% UK/ Singapore Origin RTK Vietnam Spare parts for S/N: 16102658/020 Electric actuator - type REact 30E-074 actuating force 3 kN, incl. handwheel for manual operation single-phase motor 230 V, 50/60 Hz actuating speed 0.74 mm/s, stroke 25 mm protection rating IP 65 - additional limit switches (2 off) - potentiometer 1000 Ohm Note: Replacement for type ST 5112-33
