1. Giới thiệu:

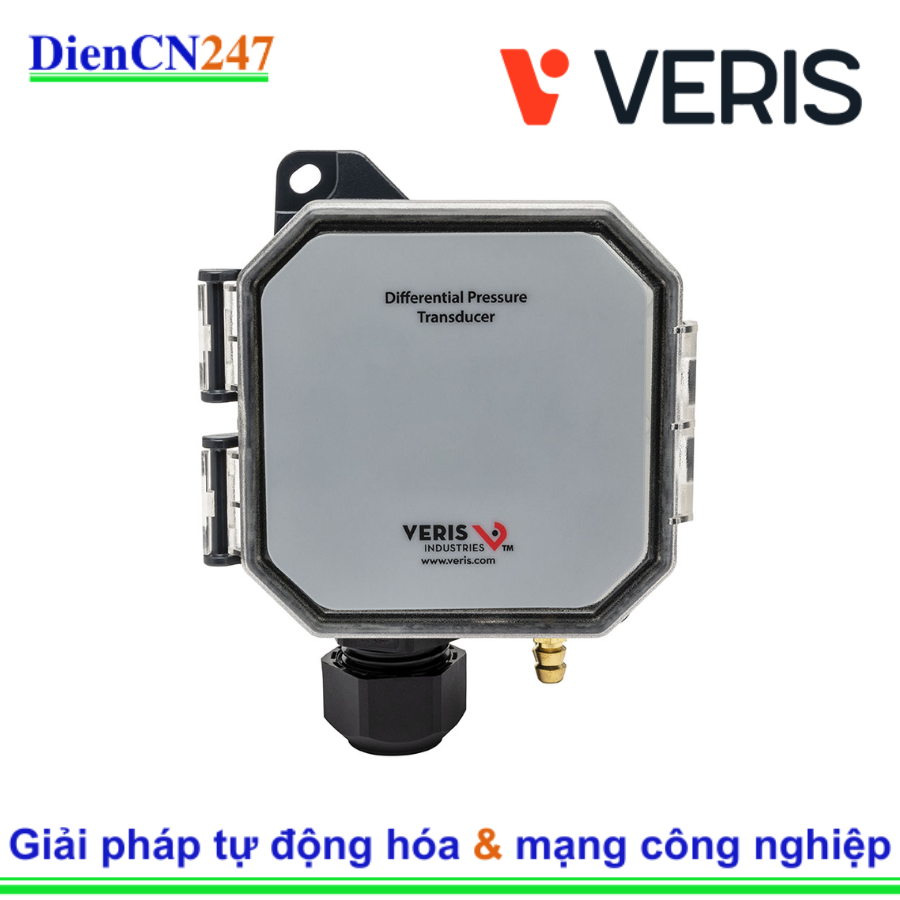

Veris Industries (nay là một phần của Schneider Electric) là nhà sản xuất hàng đầu về các thiết bị cảm biến và đo lường cho các ứng dụng trong ngành HVAC, quản lý năng lượng và tự động hóa tòa nhà. PX3DXX02 thuộc dòng sản phẩm PX3 của Veris, nổi bật với khả năng đo lường kép (áp suất và vận tốc không khí) và khả năng cấu hình linh hoạt thông qua Bluetooth. Mã "DXX" trong tên sản phẩm cho biết đây là phiên bản gắn ống gió (Duct Mount).

2. Đặc trưng nổi bật:

• Đo lường kép (Dual Measurement): Có khả năng đo cả áp suất chênh lệch và vận tốc không khí, giúp tiết kiệm chi phí và đơn giản hóa việc lắp đặt.
• Cấu hình không dây qua Bluetooth: Cho phép người dùng kết nối và cấu hình tất cả các thông số có thể lựa chọn tại hiện trường thông qua ứng dụng Veris Sensors trên điện thoại thông minh, loại bỏ nhu cầu sử dụng thang hoặc thiết bị phụ trợ khi cảm biến được lắp đặt trong ống gió.
• Đa dải đo có thể lựa chọn tại hiện trường: Cung cấp nhiều dải đo áp suất (ví dụ: 0-1", 0-2.5", 0-5", 0-10" WC) và vận tốc không khí (ví dụ: 3000-6000 ft/min) có thể được lựa chọn thông qua DIP switch, tăng tính linh hoạt cho nhiều ứng dụng khác nhau.
• Chế độ hoạt động Uni-directional/Bi-directional: Có thể lựa chọn chế độ đo áp suất một chiều hoặc hai chiều, phù hợp với yêu cầu cụ thể của hệ thống.
• Chức năng Auto-zero (Tự động về 0) bằng nút nhấn: Đơn giản hóa việc hiệu chỉnh cảm biến và đảm bảo độ chính xác dài hạn.
• Độ bền cao: Vỏ chống nước IP65/NEMA 4 cho phép lắp đặt ở những vị trí có thể bị rửa trôi. Khả năng chịu quá áp và rung động tốt giúp giảm thiểu hỏng hóc tại hiện trường.
• Bảo vệ mạch điện: Tránh hư hỏng do đấu dây không chính xác.
• Thiết kế gắn ống gió (Duct Enclosure): Được thiết kế đặc biệt để dễ dàng lắp đặt vào ống gió.

3. Thông số kỹ thuật (PX3DXX02):

• Loại cảm biến: Cảm biến áp suất chênh lệch/vận tốc không khí.
• Phương tiện tương thích: Không khí khô hoặc khí trơ.
• Dải đo áp suất:
  • Uni-directional: 0-1", 0-2.5", 0-5", 0-10" WC (Inches Water Column) hoặc tương đương 0-250 Pa, 0-500 Pa, 0-1000 Pa, 0-2500 Pa. Có thể lựa chọn qua DIP switch.
  • Bi-directional: ±1", ±2.5", ±5", ±10" WC hoặc tương đương ±250 Pa, ±500 Pa, ±1000 Pa, ±2500 Pa. Có thể lựa chọn qua DIP switch.
• Dải đo vận tốc (khi chuyển sang chế độ đo vận tốc): Thường là 3000, 4000, 5000, 6000 ft/min hoặc 15, 20, 25, 30 m/s (có thể lựa chọn).
• Độ chính xác:
  • Áp suất: $\pm$1% toàn dải (Combined linearity and hysteresis).
  • Vận tốc: $\pm$90 ft/min ($\pm$0.45 m/s) cộng với 5% giá trị đo.
• Tín hiệu đầu ra: Có thể lựa chọn tại hiện trường:
  • 4-20 mA (2 dây, cấp nguồn vòng lặp, chỉ DC).
  • 0-5 VDC (3 dây).
  • 0-10 VDC (3 dây).
• Nguồn cấp:
  • 24 VAC (nominal).
  • 12-30 VDC.
• Áp suất thử (Proof Pressure): 3 psid (20.6 kPa).
• Áp suất vỡ (Burst Pressure): 5 psid (34.5 kPa).
• Thời gian phản hồi: Tiêu chuẩn (T95 trong 20 giây) hoặc nhanh (T95 trong 2 giây) - có thể lựa chọn.
• Nhiệt độ hoạt động: -20 đến 60 °C (-4 đến 140 °F).
• Độ ẩm hoạt động: 100% RH, không ngưng tụ.
• Vật liệu vỏ: Nhựa ABS chống cháy UL 94 V-0.
• Tiêu chuẩn bảo vệ IP: IP65 (NEMA 4).
• Kích thước: Khoảng 88mm (R) x 112mm (C) x 42mm (S).
• Khối lượng: Khoảng 125g.
• Kết nối ống: Ống đồng thau 0.24" (6.1 mm) OD.
• Chứng nhận: CE, cULus.
• Bảo hành: 5 năm.
• Tính năng bổ sung: Đèn LED chỉ thị RGB, tích hợp Bluetooth để cấu hình qua ứng dụng di động.

4. Ứng dụng:

Veris PX3DXX02 là lựa chọn lý tưởng cho nhiều ứng dụng trong hệ thống HVAC và tự động hóa tòa nhà, nơi cần giám sát và điều khiển áp suất và/hoặc vận tốc không khí chính xác:

• Giám sát áp suất tĩnh ống gió (Duct static pressure monitoring): Đảm bảo áp suất ổn định trong các hệ thống ống gió để duy trì luồng không khí hiệu quả và tiết kiệm năng lượng.
• Giám sát áp suất phòng/tòa nhà (Building or room pressure monitoring): Giúp duy trì áp suất dương hoặc âm trong phòng sạch, phòng cách ly, hoặc các khu vực nhạy cảm khác.
• Giám sát trạng thái bộ lọc (Filter status monitoring): Phát hiện sự tắc nghẽn của bộ lọc bằng cách đo chênh lệch áp suất qua bộ lọc, báo hiệu khi cần thay thế.
• Đo lường lưu lượng không khí (Air flow measurement): Tính toán lưu lượng không khí trong ống gió dựa trên vận tốc đo được, phục vụ cho việc kiểm soát VAV (Variable Air Volume) hoặc các hệ thống điều hòa không khí khác.
• Giám sát hoạt động quạt (Fan monitoring): Kiểm soát hoạt động của quạt dựa trên áp suất hoặc vận tốc không khí tạo ra.
• Hệ thống VAV Control: Cung cấp dữ liệu áp suất/vận tốc để điều khiển các bộ điều khiển VAV, điều chỉnh lưu lượng không khí đến từng khu vực.
• Các ứng dụng OEM: Được tích hợp vào các thiết bị HVAC và hệ thống quản lý tòa nhà của các nhà sản xuất khác.
