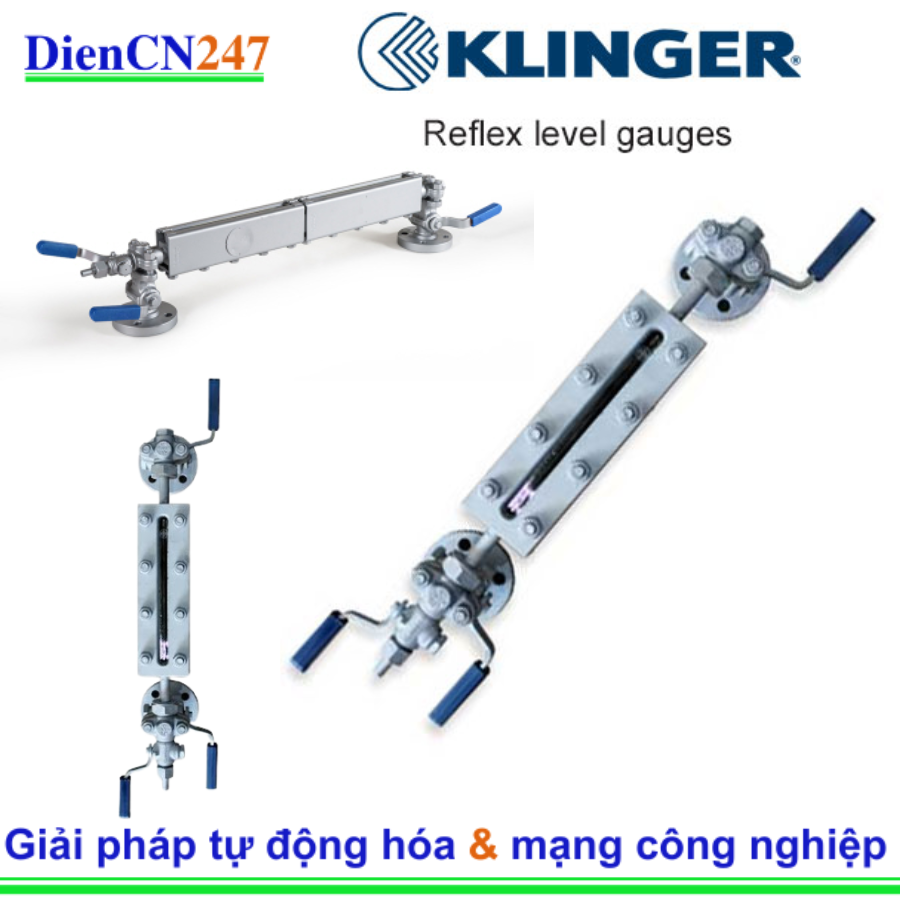

Klinger R 100-D là một loại thước đo mức phản xạ (reflex level gauge) được thiết kế để cung cấp phép đo mức chất lỏng trực quan và chính xác trong các ứng dụng công nghiệp. Thiết bị này sử dụng nguyên lý phản xạ ánh sáng để xác định mức chất lỏng, mang lại độ tin cậy và hiệu quả cao.​

2. Đặc điểm nổi bật

• Thiết kế kính phản xạ: Kính được làm từ thủy tinh borosilicate cứng đặc biệt, với bề mặt tiếp xúc với môi trường có cấu trúc lăng kính, cho phép phân biệt rõ ràng giữa vùng chứa chất lỏng và vùng chứa khí. ​

• Khả năng xoay 360°: Thước đo có thể xoay 360°, giúp linh hoạt trong việc lắp đặt và quan sát. ​

• Chịu áp suất và nhiệt độ cao: Thước đo mức R 100-D có thể chịu được áp suất hơi tối đa 22 bar ở 219°C, phù hợp với nhiều điều kiện công nghiệp khắc nghiệt. ​

• Tương thích với các phụ kiện đa dạng: Có thể kết nối với các loại van khóa như Klinger type D cocks với đường kính 16mm, và có sẵn các phụ kiện như van khóa, bộ chống đóng băng, by-pass, và thiết kế tùy chỉnh.

3. Thông số kỹ thuật

• Vật liệu kính: Thủy tinh borosilicate cứng đặc biệt.​

• Kích thước kính: Chiều rộng 34 mm, độ dày 17 mm.​

• Áp suất hoạt động tối đa: 22 bar ở 219°C.​

• Khả năng xoay: 360°.​

• Kết nối: Chuyển tiếp sang van Klinger type D với đường kính 16mm, có sẵn các chiều dài 52 mm và 105 mm. ​

4. Ứng dụng

Thước đo mức Klinger R 100-D được sử dụng rộng rãi trong các ngành công nghiệp như:​

• Ngành công nghiệp hơi nước: Giám sát mức nước trong nồi hơi và các hệ thống liên quan đến hơi nước.​

• Công nghiệp hóa chất và dầu khí: Theo dõi mức chất lỏng trong các bồn chứa và thiết bị xử lý.​

• Ngành thực phẩm và đồ uống: Kiểm soát mức nguyên liệu lỏng trong quá trình sản xuất.​

• Xử lý nước và nước thải: Giám sát mức nước trong các bể chứa và hệ thống xử lý.

5. Bài viết khác

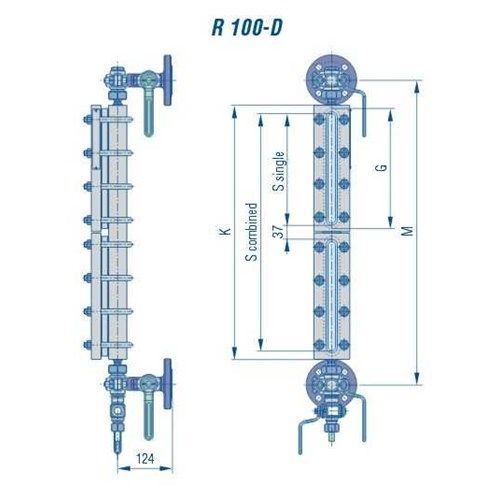

Type: R 100-D

1 set bao gồm:

- 01  Level gauge:

   + Gauge size: VIII

   + Centre-to-centre distance

M min: 435mm

   + Body blength K: 333mm

   + Sight length S: 298mm

   + Glass length G: 320mm

   +weight of gauge (kg): 6,80kg

- 02  Level gauge inlet valve DN 20, PN40
