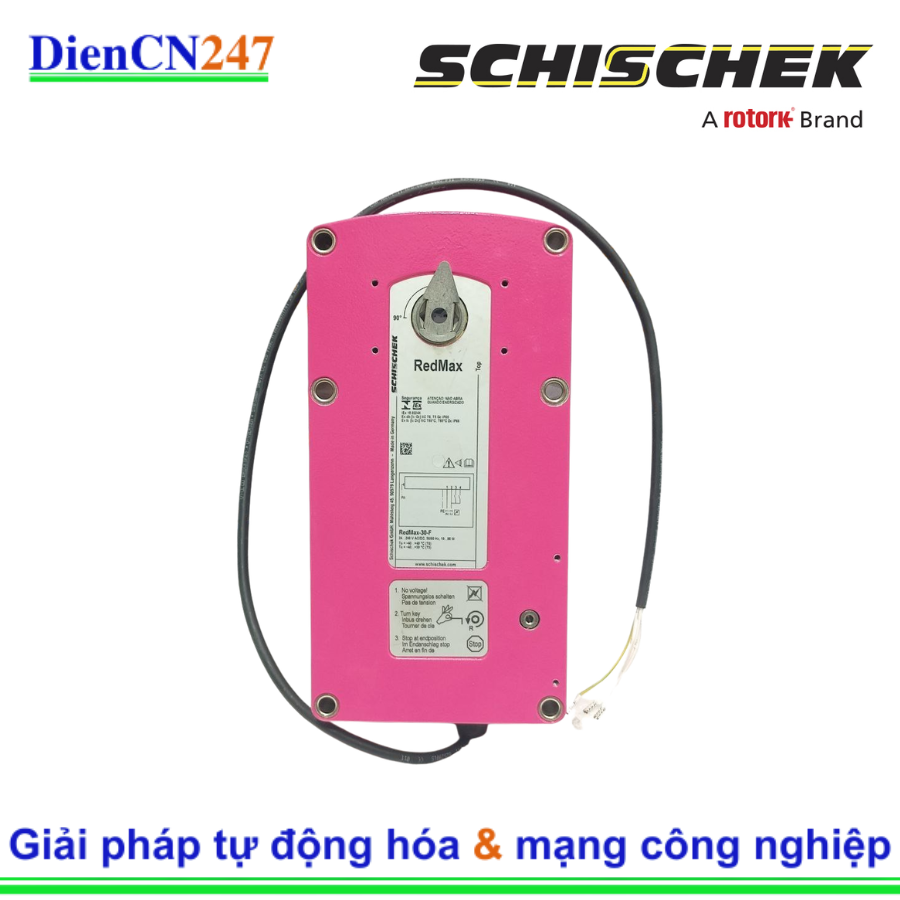

1. Giới thiệu về RedMax-30-F3 Schischek (Rotork)

RedMax-30-F3 là dòng thiết bị truyền động điện (actuator) cao cấp được thiết kế đặc biệt để vận hành trong các môi trường công nghiệp khắc nghiệt và có nguy cơ cháy nổ. Sản phẩm thuộc thương hiệu Schischek – một thành viên của tập đoàn Rotork danh tiếng, chuyên về các giải pháp điều khiển an toàn cho hệ thống HVAC và tự động hóa quy trình.

Điểm nổi bật của RedMax-30-F3 là khả năng hoạt động bền bỉ trong vùng Zone 2 (khí) và Zone 22 (bụi), tuân thủ nghiêm ngặt các tiêu chuẩn chống cháy nổ quốc tế như ATEX và IECEx. Đây là giải pháp lý tưởng cho việc điều khiển van chặn lửa, van điều tiết khí và các thiết bị quay góc 1/4.

2. Đặc trưng nổi bật

Thiết bị này sở hữu nhiều đặc tính kỹ thuật vượt trội, giúp tối ưu hóa hiệu suất và độ an toàn:

• Thiết kế nhỏ gọn và đa năng: Kích thước tối ưu giúp tiết kiệm không gian lắp đặt, tích hợp bộ nguồn đa điện áp, có thể thích ứng với nhiều hệ thống điện khác nhau.
• Chế độ vận hành linh hoạt: Hỗ trợ các chức năng On-Off, 3-position hoặc điều khiển tuyến tính tùy theo yêu cầu hệ thống.
• Chức năng Fail-safe (Lò xo phản hồi): Đảm bảo an toàn tuyệt đối bằng cách tự động đưa thiết bị về vị trí an toàn (đóng hoặc mở) khi xảy ra sự cố mất điện.
• Độ bền cực cao: Thân vỏ được làm bằng vật liệu chống ăn mòn (thường là nhôm sơn phủ hoặc thép không gỉ), đạt cấp bảo vệ IP66, chịu được môi trường hóa chất và độ ẩm cao.
• Không cần bảo trì: Thiết kế cơ cấu truyền động không yêu cầu bôi trơn định kỳ, giúp giảm thiểu chi phí vận hành cho doanh nghiệp.

3. Thông số kỹ thuật

Dưới đây là các thông số cốt lõi của model RedMax-30-F3:

• Mô-men xoắn (Torque): 30 Nm.
• Nguồn điện cấp: Tự động nhận diện dải điện áp từ 24V đến 240V AC/DC.
• Góc quay: 90 độ (có thể điều chỉnh tùy chọn).
• Thời gian hành trình: Khoảng 3 giây cho chức năng lò xo phản hồi (Fail-safe).
• Phân loại chống cháy nổ: ATEX II 3G Ex nA IIC T6 Gc / II 3D Ex tc IIIC T80°C Dc.
• Nhiệt độ hoạt động: Từ -40°C đến +40°C (hoặc +50°C tùy biến).
• Cáp kết nối: Đã được đấu nối sẵn cáp dài khoảng 1m để đảm bảo độ kín khít chống cháy nổ.

4. Ứng dụng

Nhờ tính an toàn tuyệt đối và khả năng phản ứng nhanh, RedMax-30-F3 được ứng dụng rộng rãi trong:

• Ngành Dầu khí và Hóa chất: Điều khiển hệ thống thông gió và van chặn trong các khu vực lưu trữ dung môi, hóa chất dễ cháy.
• Hệ thống HVAC công nghiệp: Vận hành các cửa gió, van điều tiết trong hệ thống điều hòa không khí tại các nhà máy sản xuất linh kiện điện tử hoặc dược phẩm.
• Xử lý nước thải: Sử dụng tại các khu vực có nồng độ khí gas tự nhiên cao, dễ gây nổ.
• Ngành thực phẩm: Lắp đặt trong môi trường có nhiều bụi mịn (bột mì, đường) dễ bắt cháy.
