1. Giới thiệu chung về RISH CON–CA–01–F–I–02

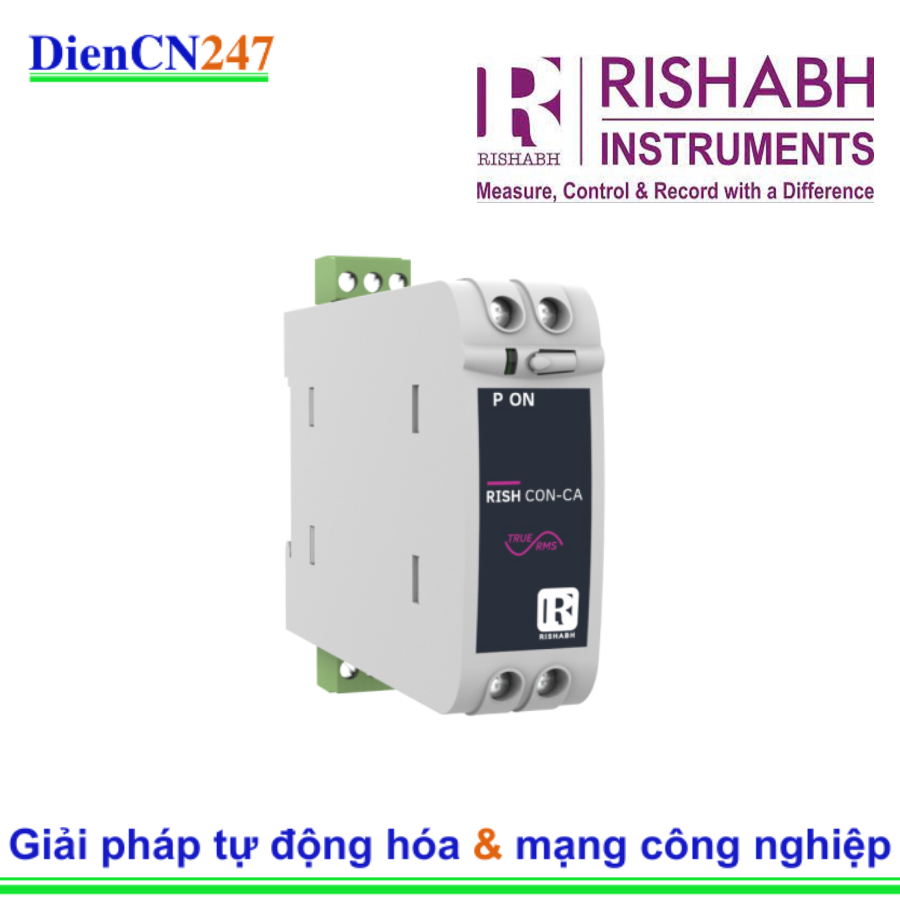

RISH CON–CA–01–F–I–02 là một bộ chuyển đổi dòng điện xoay chiều (AC Current Transducer) do Rishabh Instruments sản xuất. Rishabh Instruments là một thương hiệu uy tín toàn cầu trong lĩnh vực thiết bị đo lường điện và tự động hóa.
Thiết bị này được thiết kế để chuyển đổi tín hiệu dòng điện xoay chiều (AC) thành tín hiệu một chiều (DC) chuẩn, tuyến tính và cách ly. Điều này giúp tích hợp dễ dàng vào các hệ thống điều khiển công nghiệp như PLC, SCADA, DCS hoặc các hệ thống giám sát khác, nơi cần dữ liệu dòng điện chính xác và an toàn. Đặc biệt, nó có khả năng xử lý cả dòng điện hình sin và dòng điện bị biến dạng, mang lại độ tin cậy cao trong nhiều môi trường công nghiệp.
2. Đặc trưng nổi bật
RISH CON CA–01–F–I–02 sở hữu những đặc điểm ưu việt, phù hợp cho các ứng dụng công nghiệp:
- Chuyển đổi chính xác: Thiết bị chuyển đổi dòng điện AC thành tín hiệu DC (thường là 4-20mA), đảm bảo độ chính xác cao để giám sát và điều khiển.
- Cách ly điện an toàn: Có khả năng cách ly ba chiều (3-way isolation) giữa đầu vào, đầu ra và nguồn cấp. Điều này giúp bảo vệ các thiết bị khác khỏi nhiễu và sự cố về điện áp, đồng thời tăng cường an toàn cho hệ thống.
- Đo lường giá trị trung bình hiệu dụng (Average RMS): Sản phẩm này đo lường giá trị trung bình hiệu dụng của dòng điện, được hiệu chuẩn để hiển thị giá trị RMS thực khi dòng điện có dạng sóng hình sin.
- Thời gian phản hồi nhanh: Với thời gian phản hồi dưới 250ms, thiết bị cung cấp dữ liệu gần như tức thì, phù hợp cho các ứng dụng cần giám sát nhanh.
- Thiết kế nhỏ gọn: Dạng module gắn thanh DIN rail (35mm) giúp tiết kiệm không gian trong tủ điện và dễ dàng lắp đặt.
- Vật liệu chống cháy: Vỏ được làm từ vật liệu Polycarbonate (Lexan 940) đạt tiêu chuẩn chống cháy UL 94 V-0, tăng cường độ an toàn.
- Nguồn cấp đa dạng: Hỗ trợ dải nguồn cấp rộng, thường là 24-60 VDC hoặc 40-300 VAC/DC, linh hoạt cho nhiều hệ thống điện khác nhau.
3. Thông số kỹ thuật cơ bản
Dưới đây là một số thông số kỹ thuật tiêu biểu của RISH CON–CA–01–F–I–02:
- Loại thiết bị: Bộ chuyển đổi dòng điện AC (Current Transducer)
- Dòng sản phẩm: RISH CON-CA/CV (RISH CON-CA là cho dòng điện, RISH CON-CV là cho điện áp)
- Đầu vào: Dòng điện AC (thường là 0-1A hoặc 0-5A AC, có thể tùy chỉnh)
- Đầu ra: Tín hiệu dòng DC (thường là 4-20mA)
- Nguồn cấp phụ (Auxiliary Supply): 40-300 VAC/DC hoặc 24-60 VAC/DC
- Độ chính xác: Class 0.2 (theo tiêu chuẩn IEC/EN 60688)
- Thời gian phản hồi: < 250 ms
- Cách ly điện: 3.0 kV (giữa đầu vào – đầu ra – nguồn)
- Tần số hoạt động: 45-65 Hz
- Nhiệt độ hoạt động: 0°C đến +45°C (có thể có phiên bản dải rộng hơn)
- Kiểu lắp đặt: DIN Rail (thanh ray 35mm)
- Mức độ bảo vệ: IP40 (vỏ thiết bị), IP20 (đầu nối) theo EN 60529
- Kiểu kết nối: Đầu nối vít (Screw Terminal)
4. Ứng dụng phổ biến
RISH CON–CA–01–F–I–02 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp, nơi cần giám sát và điều khiển dòng điện một cách chính xác và tin cậy:
- Hệ thống tự động hóa công nghiệp: Giám sát dòng điện của động cơ, máy bơm, quạt, và các tải công nghiệp khác để đảm bảo hoạt động ổn định và phát hiện sự cố kịp thời.
- Quản lý năng lượng: Đo lường dòng điện tiêu thụ trong các nhà máy, tòa nhà để tối ưu hóa việc sử dụng năng lượng và phát hiện các rò rỉ hoặc quá tải.
- Bảng điều khiển và tủ điện: Tích hợp vào các bảng điều khiển để cung cấp tín hiệu dòng điện cho các đồng hồ hiển thị, bộ điều khiển, hoặc hệ thống ghi dữ liệu.
- Hệ thống bảo vệ và an toàn: Cung cấp tín hiệu dòng điện cho các rơle bảo vệ quá dòng, quá tải, giúp bảo vệ thiết bị và hệ thống điện.
- Hệ thống điều khiển quy trình: Chuyển đổi dòng điện từ các cảm biến hoặc thiết bị đo lường thành tín hiệu chuẩn để điều khiển các thiết bị chấp hành trong quy trình sản xuất.
- Giám sát từ xa: Cung cấp dữ liệu dòng điện cho các hệ thống giám sát từ xa, cho phép vận hành viên theo dõi tình trạng thiết bị từ xa.
