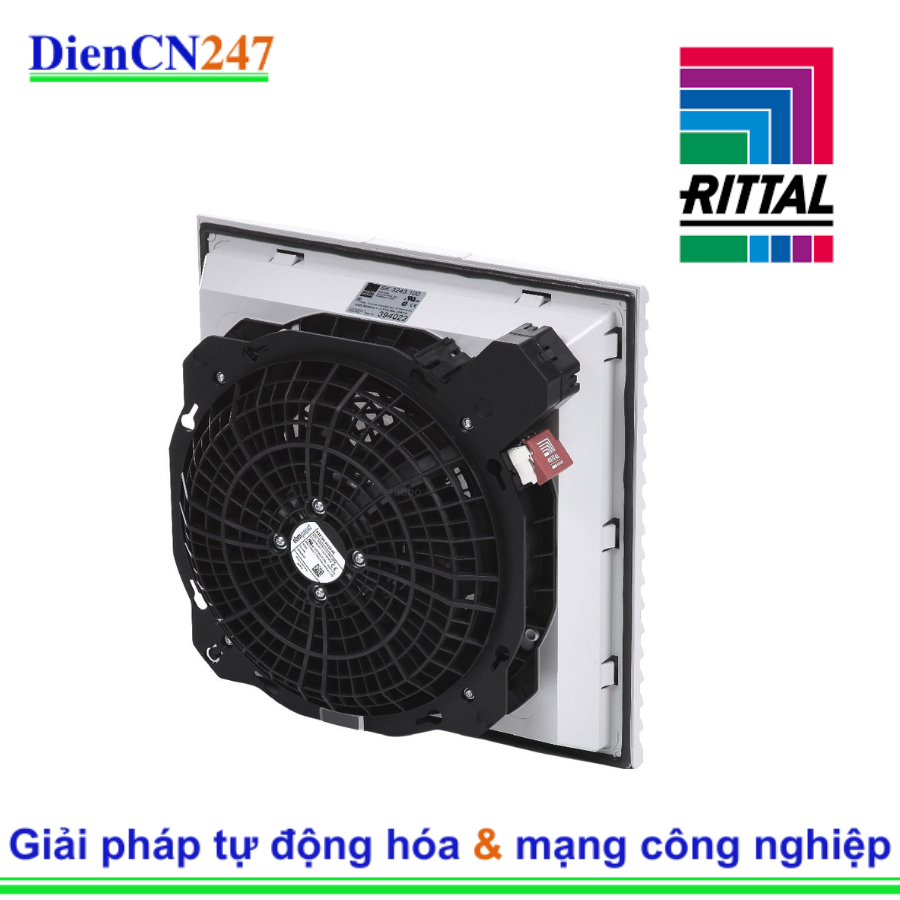

RITTAL 3243.100 là một quạt lọc (filter fan) thuộc dòng sản phẩm TopTherm của Rittal. Đây là một giải pháp làm mát chủ động được thiết kế để lắp đặt trên các bề mặt của tủ điện, giúp duy trì nhiệt độ hoạt động ổn định bên trong tủ, bảo vệ các thiết bị điện tử khỏi quá nhiệt và kéo dài tuổi thọ của chúng. Thiết bị này tích hợp cả quạt hút và bộ lọc bụi, tạo ra một luồng không khí sạch lưu thông bên trong tủ.

2. Đặc trưng

• Thiết kế tích hợp: Kết hợp quạt hút và bộ lọc bụi trong một thiết bị duy nhất, dễ dàng lắp đặt và bảo trì.
• Công nghệ quạt hướng trục: Sử dụng quạt hướng trục (axial fan) với hiệu suất cao, đảm bảo lưu lượng gió lớn và ổn định.
• Lắp đặt không cần dụng cụ: Thiết kế cơ chế kẹp giúp việc lắp đặt trên bề mặt tủ điện trở nên nhanh chóng và dễ dàng, không cần sử dụng thêm dụng cụ.
• Thay thế bộ lọc nhanh chóng: Lưới tản nhiệt có khóa lẫy, cho phép thay thế bộ lọc bụi một cách thuận tiện mà không cần dụng cụ.
• Độ ồn thấp: Hoạt động với độ ồn tương đối thấp, giảm thiểu tiếng ồn trong môi trường làm việc.
• Tuổi thọ cao: Quạt có tuổi thọ hoạt động cao, đảm bảo hiệu suất làm mát lâu dài.
• Cấp bảo vệ IP54: Đạt tiêu chuẩn bảo vệ IP54, chống bụi và nước bắn từ mọi hướng, phù hợp với nhiều môi trường công nghiệp.
• Kết nối điện dễ dàng: Thường sử dụng kết nối клемм lò xo (spring clamp terminals) giúp việc đấu nối dây điện nhanh chóng và an toàn.
• Vật liệu chất lượng cao: Được chế tạo từ vật liệu bền bỉ, chịu được các điều kiện môi trường công nghiệp.

3. Thông số kỹ thuật

Dưới đây là các thông số kỹ thuật chi tiết của RITTAL 3243.100:

• Loại quạt: Quạt lọc TopTherm
• Điện áp hoạt động: 230 V AC (1 pha), 50/60 Hz
• Lưu lượng gió (chưa lọc): 540 m³/h (ở 50 Hz), 590 m³/h (ở 60 Hz)
• Lưu lượng gió (đã lọc): 405 m³/h (ở 50 Hz), 460 m³/h (ở 60 Hz)
• Công suất tiêu thụ: 70 W (ở 50 Hz), 87 W (ở 60 Hz)
• Dòng điện định mức: 0.37 A (ở 50 Hz), 0.39 A (ở 60 Hz)
• Độ ồn: 59 dB(A) (ở 50 Hz), 61 dB(A) (ở 60 Hz)
• Kích thước (W x H): 323 x 323 mm
• Độ dày lắp đặt: 25 mm (phần nhô ra ngoài tủ)
• Độ sâu lắp đặt: 118.5 mm (phần bên trong tủ)
• Kích thước lỗ cắt: 292 x 292 mm
• Cấp bảo vệ: IP54 (theo IEC 60529)
• Dải nhiệt độ hoạt động: -30°C đến +55°C
• Tuổi thọ (L10, ở 40°C): 65,000 giờ (ở 50 Hz), 61,000 giờ (ở 60 Hz)
• Màu sắc: RAL 7035 (xám nhạt)
• Trọng lượng: Khoảng 3.58 kg
• Đóng gói: 1 chiếc/gói
• Phụ kiện đi kèm: Bộ lọc sợi tổng hợp

4. Ứng dụng

Quạt lọc RITTAL 3243.100 được sử dụng rộng rãi để làm mát và thông gió cho các loại tủ điện và hộp điều khiển trong nhiều ngành công nghiệp khác nhau, bao gồm:

• Tự động hóa công nghiệp: Làm mát tủ điều khiển PLC, biến tần, servo drive.
• Công nghệ thông tin và truyền thông: Thông gió cho tủ mạng, tủ máy chủ.
• Kỹ thuật điện: Làm mát tủ phân phối điện, tủ điều khiển chiếu sáng.
• Máy móc và thiết bị: Tích hợp vào các hệ thống máy móc để làm mát các bộ phận điện tử.
• Năng lượng tái tạo: Làm mát tủ điều khiển trong các hệ thống điện mặt trời, điện gió.
• Giao thông vận tải: Sử dụng trong các hệ thống điều khiển giao thông.
• Công nghiệp thực phẩm và đồ uống: Làm mát tủ điện trong môi trường yêu cầu vệ sinh cao.
