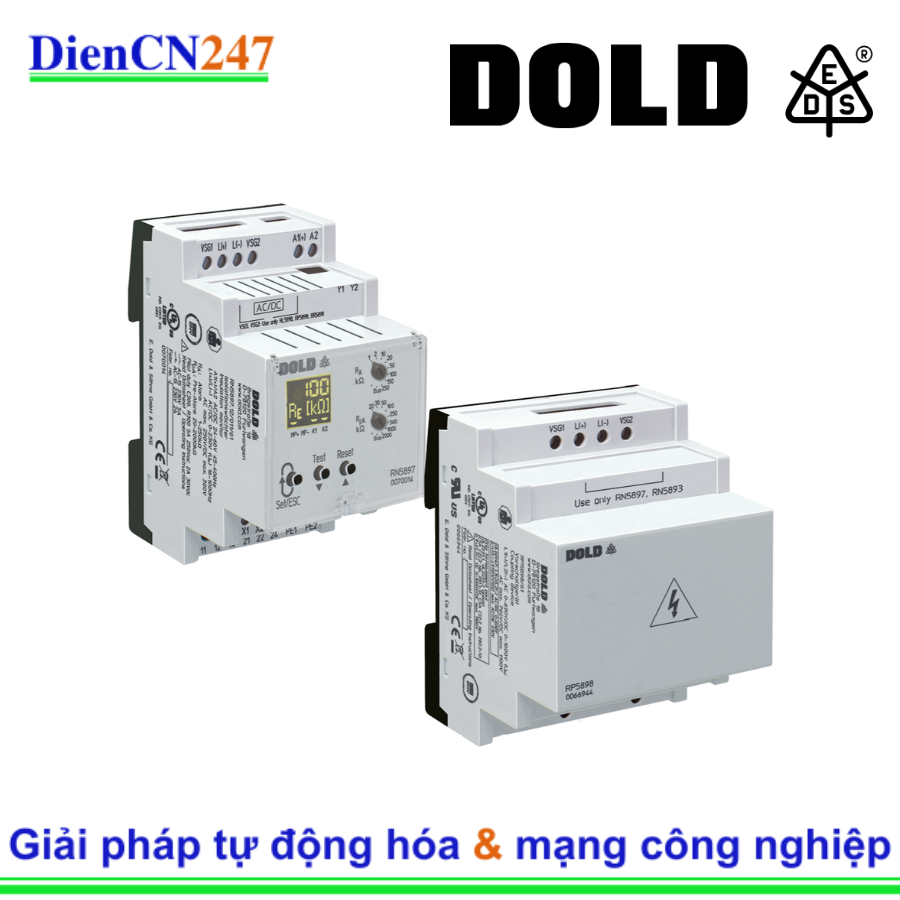

1. Giới Thiệu RN5897.12/010/61, Art. No.: 0070011 Dold

Dold RN5897.12/010/61 là một Bộ Giám Sát Cách Điện (Insulation Monitor Device - IMD) chuyên dụng, thuộc dòng sản phẩm VARIMETER IMD của hãng Dold (Đức). Thiết bị này đóng vai trò cực kỳ quan trọng trong việc bảo vệ an toàn phòng ngừa cháy nổ, hư hỏng hệ thống và đảm bảo an toàn cho con người trong các hệ thống điện không nối đất (IT networks). Mã đặt hàng 0070011 thường tương ứng với phiên bản có điện áp phụ AC/DC 24-60V.

Bộ giám sát này hoạt động bằng cách liên tục đo điện trở cách điện của hệ thống điện đối với đất (PE) và đưa ra cảnh báo ngay lập tức khi giá trị này giảm xuống dưới mức nguy hiểm đã cài đặt.

2. Đặc Trưng Nổi Bật

Sản phẩm được tối ưu hóa để giám sát hiệu quả trong nhiều môi trường khác nhau, mang lại độ tin cậy và linh hoạt cao.

• Tính Linh Hoạt: Phù hợp để giám sát các hệ thống AC, DC và AC/DC không nối đất. Khả năng giám sát mạng điện có điện dung rò rỉ lớn (lên đến $1000\ \mu F$) mà vẫn đảm bảo thời gian phản hồi nhanh chóng, đây là một ưu điểm lớn đối với các hệ thống hiện đại có bộ biến tần hoặc bộ lọc.
• Phòng Ngừa Kép: Cung cấp hai ngưỡng phản hồi có thể điều chỉnh riêng biệt (một cho cảnh báo sớm - Pre-Alarm và một cho báo động chính - Alarm), cho phép can thiệp bảo trì phòng ngừa trước khi xảy ra sự cố nghiêm trọng.
• Chẩn Đoán Chi Tiết: Thiết bị có màn hình hiển thị và đèn LED để chỉ báo rõ ràng giá trị đo, thông số cài đặt và trạng thái hoạt động. Nó còn có khả năng phát hiện đứt dây trong mạch đo (giữa L(+)/L(-) và PE).
• Bảo Mật Cài Đặt: Nắp trong suốt có thể niêm phong giúp bảo vệ các cài đặt khỏi sự can thiệp trái phép.
• Tự Kiểm Tra: Tích hợp chức năng tự kiểm tra tự động và thủ công để đảm bảo thiết bị luôn hoạt động chính xác.

3. Thông Số Kỹ Thuật Chính (RN5897.12/010/61, Art. No.: 0070011)

Đây là các thông số cơ bản của mẫu 0070011 (thường là phiên bản điện áp phụ AC/DC 24-60V):

• Loại Mạng Giám Sát: AC, DC, AC/DC.
• Điện áp Phụ (Auxiliary Voltage - $U_H$): AC/DC 24 - 60 V (Đặc trưng của Art. No.: 0070011).
• Điện áp Danh Định Mạng IT (IT Network Nominal Voltage):
  • Giám sát trực tiếp: Lên đến AC 250 V / DC 300 V.
  • Với thiết bị ghép nối ngoài (Coupling Device như RR/RP/RL 5898): Có thể lên đến AC 1000 V / DC 1500 V.
• Ngưỡng Cảnh Báo Sớm (Pre-Alarm): Điều chỉnh từ 20 k$\Omega$ đến 2 M$\Omega$.
• Ngưỡng Báo Động (Alarm): Điều chỉnh từ 1 k$\Omega$ đến 250 k$\Omega$.
• Khả năng chịu Điện dung Rò rỉ ($C_e$): Lên đến $1000\ \mu F$ (mà không làm mất thời gian phản hồi tối ưu).
• Ngõ ra (Output): Thường là 2 tiếp điểm chuyển đổi (Changeover Contacts - NO/NC) cho Cảnh báo sớm và Báo động.
• Độ Rộng Thiết Bị: $52,5\ \text{mm}$ (Gắn ray DIN).
• Tiêu chuẩn: Giám sát cách điện theo IEC/EN 61557-8.

4. Ứng Dụng Thực Tế

Nhờ khả năng giám sát linh hoạt và độ tin cậy cao, RN5897.12/010/61 được sử dụng rộng rãi trong các lĩnh vực yêu cầu an toàn điện cao và nơi không thể chấp nhận việc ngắt nguồn ngay lập tức khi xảy ra lỗi chạm đất.

• Hệ Thống Y Tế (Bệnh viện): Giám sát các khu vực quan trọng như phòng mổ, phòng chăm sóc đặc biệt (ICU) để đảm bảo nguồn điện liên tục và an toàn cho thiết bị y tế và bệnh nhân.
• Công Nghiệp Nặng: Được dùng trong các nhà máy có hệ thống biến tần, UPS, hoặc hệ thống điện lớn cần giám sát liên tục.
• Trạm Biến Áp/Phân Phối: Giám sát mạch điều khiển, mạch bảo vệ và các hệ thống phụ trợ.
• Giao Thông Đường Sắt: Ứng dụng trong các hệ thống cấp điện và điều khiển trên tàu điện hoặc đường ray.
• Hệ Thống Năng Lượng Tái Tạo: Giám sát cách điện trong các trạm pin năng lượng mặt trời (Solar PV) hoặc hệ thống lưu trữ năng lượng (ESS) để phát hiện sớm hư hỏng.
