1. Giới thiệu RP5SA0400M02D601A100 Temposonics

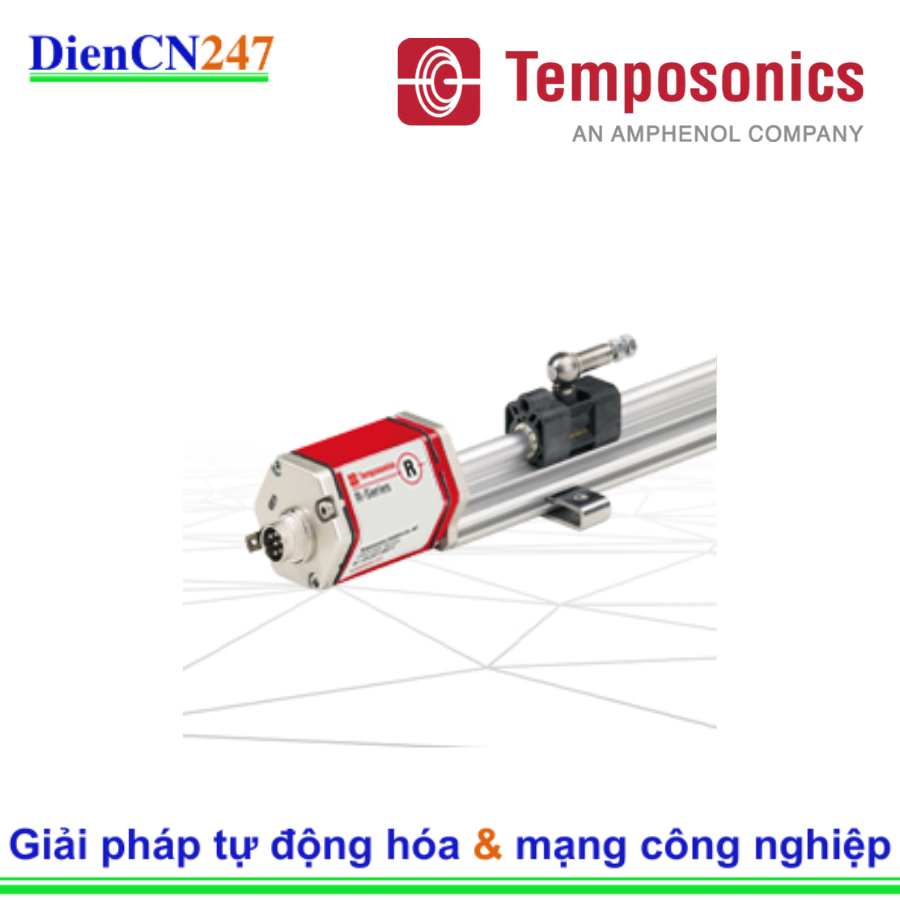

RP5SA0400M02D601A100 là một cảm biến vị trí tuyến tính tuyệt đối (absolute linear position sensor) thuộc dòng R-Series V RP5 của Temposonics (nay là một phần của Amphenol), nhà sản xuất hàng đầu thế giới về công nghệ cảm biến từ điện (magnetostrictive). Mã "RP5" chỉ định đây là model dạng profile-style (dạng thanh cấu hình), được thiết kế để lắp đặt bên ngoài và song song với trục chuyển động của máy. Mã "SA0400" cho biết chiều dài hành trình điện hiệu dụng là 400 mm. Cảm biến này cung cấp dữ liệu vị trí chính xác và đáng tin cậy, đặc biệt phù hợp cho các ứng dụng công nghiệp đòi hỏi độ chính xác cao và khả năng chống chịu tốt trong môi trường khắc nghiệt.
2. Đặc trưng nổi bật
Cảm biến RP5SA0400M02D601A100 Temposonics sở hữu nhiều đặc điểm kỹ thuật tiên tiến:
- Công nghệ từ điện (Magnetostrictive): Sử dụng nguyên lý thời gian bay của sóng xung từ tính để xác định vị trí, đảm bảo độ chính xác vượt trội, khả năng lặp lại cao và miễn nhiễm với nhiễu điện từ.
- Đo vị trí tuyệt đối: Cảm biến cung cấp giá trị vị trí tức thời, không cần tham chiếu lại sau khi khởi động hoặc mất điện, giúp tăng độ tin cậy và đơn giản hóa quá trình vận hành.
- Thiết kế dạng thanh cấu hình (Profile-style): Vỏ cảm biến làm bằng nhôm anodized bền chắc, được thiết kế để lắp đặt bên ngoài máy móc thông qua các rãnh bên hoặc rãnh dưới, giúp linh hoạt trong việc tích hợp.
- Độ bền và khả năng chống chịu môi trường:
- Phạm vi nhiệt độ hoạt động rộng: Thường từ -40°C đến +75°C, phù hợp với nhiều điều kiện công nghiệp.
- Chống sốc và rung động cao: Có khả năng chịu được mức độ sốc lên tới 100 g (single hit) và rung động 15 g (10-2000 Hz), đảm bảo hoạt động ổn định trong các ứng dụng có chuyển động mạnh hoặc rung lắc.
- Chống xâm nhập IP67: Bảo vệ hoàn toàn khỏi bụi và chịu được ngâm nước tạm thời (khi đầu nối được gắn đúng cách), phù hợp với môi trường sản xuất có bụi bẩn hoặc chất lỏng.
- Đầu ra Analog (Voltage): Mã "A100" trong part number chỉ ra rằng cảm biến cung cấp tín hiệu đầu ra Analog Voltage (0 đến +10 VDC), một dạng tín hiệu phổ biến và dễ dàng tích hợp với các bộ điều khiển PLC hoặc HMI.
- Độ phân giải và độ lặp lại cao: Cung cấp độ phân giải vị trí rất mịn (ví dụ: lên đến 1 µm) và độ lặp lại rất cao (thường dưới ±0.001% toàn dải), đảm bảo kiểm soát chuyển động chính xác.
- Hỗ trợ đa nam châm: Có khả năng đo đồng thời vị trí của tối đa 2 nam châm (được chỉ định bởi "M02" trong mã sản phẩm), cho phép giám sát nhiều điểm trên cùng một trục.
- Chức năng chẩn đoán thông minh: Có thể cung cấp thông tin trạng thái bổ sung của cảm biến (như nhiệt độ bên trong, tổng quãng đường di chuyển của nam châm) thông qua các công cụ chẩn đoán như TempoLink® Smart Assistant.
3. Thông số kỹ thuật chính
Dưới đây là các thông số kỹ thuật tiêu biểu của RP5SA0400M02D601A100 Temposonics:
- Dòng sản phẩm: R-Series V, RP5 (Profile-style)
- Nguyên lý đo: Từ điện (Magnetostrictive), tuyệt đối
- Dải đo (Electrical Stroke Length): 400 mm
- Đầu ra: Analog Voltage (0 đến +10 VDC)
- Độ phân giải vị trí: Lên đến 0.0015% FS (tối thiểu 1μm)
- Độ tuyến tính: < ±0.01% toàn hành trình (tối thiểu ±50μm)
- Độ lặp lại: < ±0.001% toàn hành trình (tối thiểu ±2.5μm)
- Điện áp cung cấp: +24 VDC danh định (-15% đến +20%)
- Dòng tiêu thụ: Khoảng 100 mA (điển hình)
- Số nam châm hỗ trợ: 2 nam châm
- Phạm vi nhiệt độ hoạt động: -40 °C đến +75 °C
- Vật liệu thân cảm biến: Nhôm anodized
- Cấp bảo vệ: IP67 (khi đầu nối được vặn chặt)
- Chống sốc: 100 g (single hit) theo IEC 68-2-27
- Chống rung: 15 g (10-2000 Hz) theo IEC 68-2-6
- Kết nối điện: D601A100 có thể chỉ loại đầu nối hoặc chiều dài cáp (thường là đầu nối 6-pin male M16 hoặc cáp tích hợp), cần tham khảo catalog chính thức để xác định chính xác.
- Chứng nhận: CE, EMC (EN 61000-6-2, EN 61000-6-3), RoHS.
4. Ứng dụng
Cảm biến RP5SA0400M02D601A100 là lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp đòi hỏi độ chính xác cao và độ bền trong các điều kiện khắc nghiệt:
- Máy ép và máy đúc: Giám sát vị trí khuôn, hành trình pít-tông, đảm bảo độ chính xác và an toàn trong quá trình sản xuất.
- Robot công nghiệp: Cung cấp thông tin phản hồi vị trí chính xác cho các trục chuyển động của robot, đảm bảo độ lặp lại và chính xác trong các tác vụ.
- Máy công cụ CNC: Kiểm soát vị trí của các trục X, Y, Z để đảm bảo gia công chính xác.
- Máy móc chế biến gỗ và kim loại: Giám sát chuyển động tuyến tính của các cơ cấu kẹp, cắt, dán để đảm bảo độ chính xác và tốc độ cao.
- Thiết bị năng lượng tái tạo: Trong các tuabin gió để điều khiển góc nghiêng cánh quạt (pitch control), hoặc trong các hệ thống năng lượng mặt trời để theo dõi vị trí tấm pin.
- Dây chuyền sản xuất tự động: Trong các ứng dụng gắp đặt, phân loại và đóng gói nơi cần giám sát vị trí chính xác của các bộ phận.
