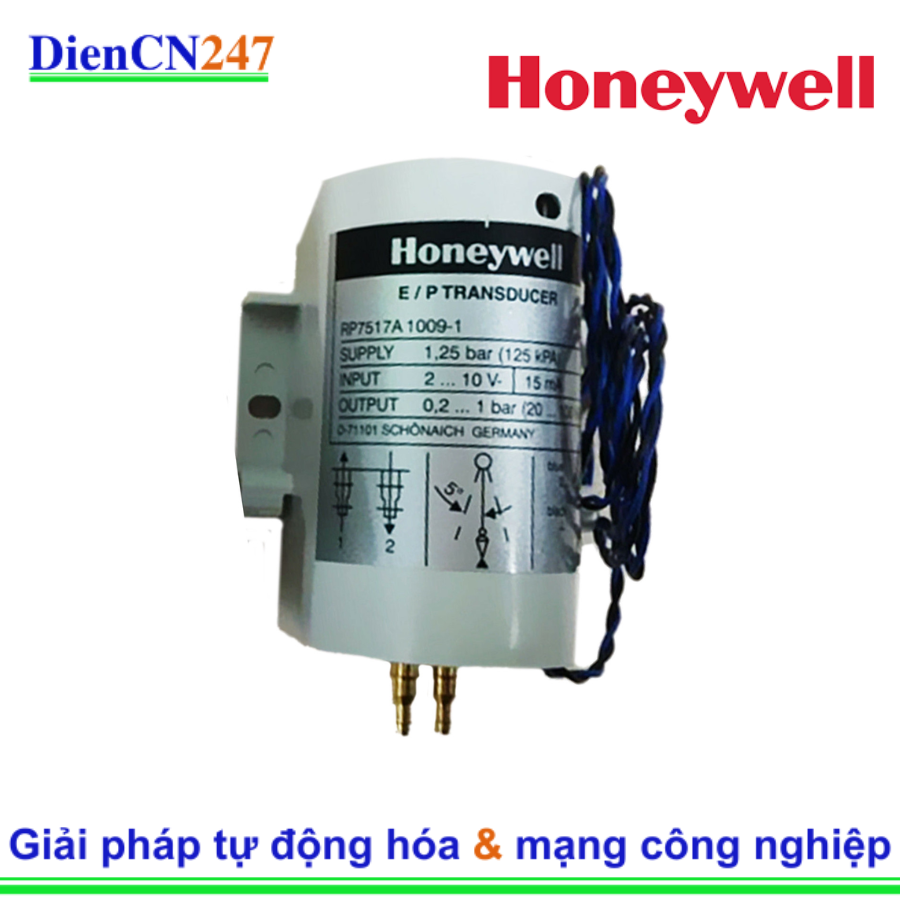

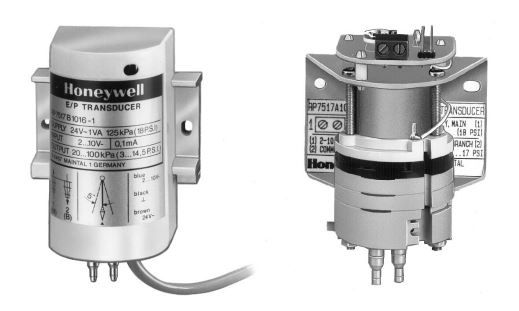

RP7517A1009-1 là một bộ chuyển đổi điện - khí nén (Electronic-Pneumatic Transducer) của Honeywell, được sử dụng trong các hệ thống điều khiển khí nén điện tử. Thiết bị này chuyển đổi tín hiệu điện áp tỷ lệ từ bộ điều khiển thành tín hiệu khí nén tỷ lệ tác động trực tiếp.

2. Đặc trưng nổi bật:

• Thiết kế cơ khí vững chắc: Vỏ bảo vệ chất lượng cao, chống chịu tác động cơ học và điều kiện môi trường khắc nghiệt.
• Điều khiển chính xác và hiệu quả cao: Sử dụng cơ chế mô-tơ điện với phản hồi tuyến tính chính xác, giúp điều chỉnh lưu lượng khí hiệu quả.
• Tương thích cao: Phù hợp với nhiều hệ thống hiện có.
• Độ bền cao và tuổi thọ dài: Hoạt động ổn định trong môi trường công nghiệp hoặc dân dụng khắc nghiệt.
• Lắp đặt linh hoạt: Thiết kế nhỏ gọn và chuẩn kết nối tiêu chuẩn cho phép lắp đặt ở nhiều vị trí.
• Khả năng kiểm soát lưu lượng: Điều chỉnh lưu lượng khí lạnh/nóng, tối ưu hóa điều kiện nhiệt độ và tiết kiệm năng lượng.
• Tích hợp mô-đun phản hồi: Cho phép phản hồi vị trí van hiện tại, hỗ trợ giám sát trạng thái và tự động hóa nâng cao.
• Nguồn điện ổn định: Sử dụng điện áp tiêu chuẩn 24VAC.
• Dễ lắp đặt và bảo trì: Đi kèm phụ kiện lắp đặt tiêu chuẩn, thao tác nhanh chóng và đơn giản.
• Tích hợp công tắc giới hạn hành trình.
• Tích hợp tín hiệu phản hồi vị trí.
• Độ chính xác cao.
• Đầu nối kép (Dual barb fittings) cho ống polyethylene đường kính ngoài 5/32 inch (4 mm).
• Được hiệu chuẩn tại nhà máy.

3. Thông số kỹ thuật cơ bản:

• Mã sản phẩm: RP7517A1009-1
• Điện áp hoạt động: 24 VAC
• Tín hiệu điều khiển: 0 - 10 VDC hoặc 2 - 10 VDC
• Áp suất cấp: 1.25 bar (18 psi)
• Áp suất đầu ra: 0.2 - 1 bar (2.9 - 14.5 psi)
• Lực mô-men xoắn: Khoảng 5 Nm
• Thời gian hoạt động: 150 giây cho 90°
• Nhiệt độ hoạt động: -10°C đến +55°C (14°F đến 131°F)
• Độ ẩm hoạt động: 5 đến 95% rh
• Nhiệt độ bảo quản: -30°C đến +70°C (-22°F đến 158°F)
• Kết nối khí nén: Đầu nối kép cho ống polyethylene đường kính ngoài 5/32 inch (4 mm)
• Kết nối điện: Dây dẫn dài khoảng 762 mm (30 inch)
• Tiêu thụ điện: 16 mA tại 12 VDC
• Cấp bảo vệ: IP20
• Chuẩn lắp đặt: DIN hoặc tiêu chuẩn mặt bích

4. Ứng dụng:

RP7517A1009-1 Honeywell được ứng dụng rộng rãi trong các hệ thống:

• Hệ thống HVAC trung tâm: Điều khiển van trong các hệ thống điều hòa không khí và sưởi ấm tại các tòa nhà thương mại, cao ốc văn phòng.
• Nhà máy xử lý nước và hóa chất nhẹ: Kiểm soát lưu lượng chất lỏng.
• Trung tâm dữ liệu và hệ thống làm mát thiết bị điện tử: Duy trì nhiệt độ ổn định.
• Bệnh viện, trường học và công trình công cộng: Điều khiển hệ thống nhiệt độ và thông gió.
• Các hệ thống tự động hóa công nghiệp: Kiểm soát lưu lượng chất lỏng trong các quy trình sản xuất.
• Hệ thống quản lý năng lượng thông minh.
