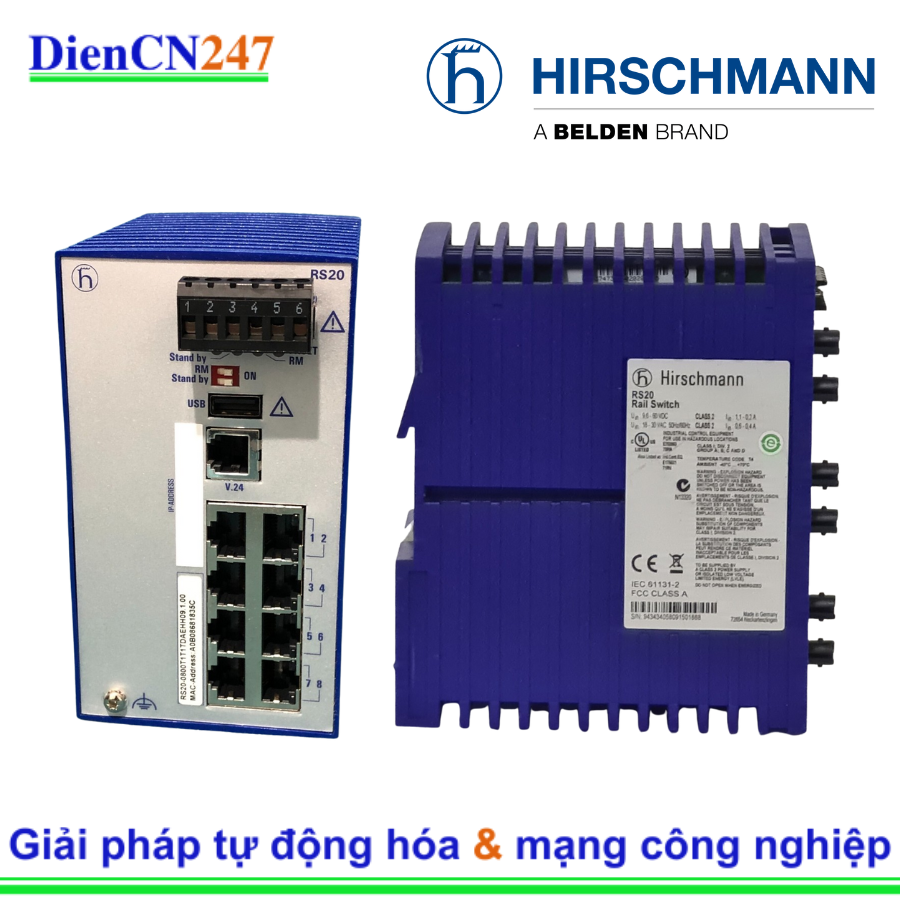

1. Giới thiệu của RS20-0800T1T1SDHEHH

Hirschmann RS20 series là dòng switch Fast Ethernet nhỏ gọn, cấu hình linh hoạt, được thiết kế để lắp đặt trên thanh ray DIN. Các switch này cung cấp khả năng chuyển mạch store-and-forward và được trang bị phần mềm Layer 2 Enhanced, cho phép quản lý mạng mạnh mẽ và các chức năng dự phòng. Mã sản phẩm RS20-0800T1T1SDHEHH cho biết đây là một cấu hình cụ thể với 8 cổng Fast Ethernet, vỏ bọc bền bỉ và khả năng hoạt động trong dải nhiệt độ rộng.

2. Đặc trưng nổi bật

RS20-0800T1T1SDHEHH sở hữu nhiều đặc điểm nổi bật, giúp nó hoạt động hiệu quả và bền bỉ trong môi trường công nghiệp:

• Switch Ethernet Công nghiệp Quản lý: Đây là một switch "managed" (quản lý được), cho phép người dùng cấu hình, giám sát và quản lý lưu lượng mạng, thiết lập các chức năng nâng cao như VLAN, QoS, bảo mật cổng, và các giao thức dự phòng. Điều này khác biệt so với switch "unmanaged" (không quản lý được) chỉ đơn thuần truyền dữ liệu.

• 8 Cổng Fast Ethernet: Cung cấp tổng cộng 8 cổng, bao gồm:

  • 6 cổng 10/100BASE-TX, RJ45 tiêu chuẩn: Dùng cho kết nối các thiết bị mạng thông thường.

  • 2 cổng uplink 10/100BASE-TX, RJ45: Dùng để kết nối với các switch hoặc mạng cấp cao hơn.

• Thiết kế không quạt (Fanless Design): Giúp tăng độ tin cậy và giảm yêu cầu bảo trì, lý tưởng cho môi trường bụi bẩn hoặc nơi không mong muốn có quạt.

• Lắp đặt DIN Rail: Thiết kế nhỏ gọn, tối ưu không gian, dễ dàng lắp đặt trên thanh ray DIN tiêu chuẩn trong tủ điều khiển công nghiệp.

• Nguồn cấp linh hoạt và dự phòng: Hỗ trợ nguồn cấp điện áp rộng 12/24/48 VDC (9.6-60 VDC) và 24 VAC (18-30 VAC), có khả năng dự phòng nguồn (redundant power inputs) để đảm bảo hoạt động liên tục ngay cả khi một nguồn cấp bị lỗi.

• Dải nhiệt độ hoạt động rộng: Được thiết kế để hoạt động trong môi trường khắc nghiệt với dải nhiệt độ từ 0°C đến +60°C (một số cấu hình dòng RS20 có thể lên đến -40°C đến +70°C).

• Độ bền cơ học cao: Chống chịu tốt với rung động và sốc theo tiêu chuẩn IEC 60068-2-6 và IEC 60068-2-27, lý tưởng cho các ứng dụng có điều kiện vật lý khắc nghiệt.

• Khả năng chống nhiễu điện từ (EMC) mạnh mẽ: Đạt các tiêu chuẩn EMC quốc tế (EN 61000-4-x), đảm bảo hoạt động ổn định trong môi trường công nghiệp có nhiều nhiễu điện từ.

• Chức năng mạng nâng cao:

  • Redundancy (Dự phòng): Hỗ trợ các giao thức dự phòng nhanh như HIPER-Ring, MRP (Media Redundancy Protocol - IEC62439-2), RSTP (Rapid Spanning Tree Protocol - 802.1D-2004), đảm bảo thời gian chuyển đổi mạng nhanh chóng (<0.3 giây) khi có lỗi.

  • VLAN (802.1Q): Cho phép phân đoạn mạng để cải thiện hiệu suất và bảo mật.

  • QoS (Quality of Service - 802.1D/p): Ưu tiên lưu lượng dữ liệu quan trọng để đảm bảo hiệu suất cho các ứng dụng thời gian thực.

  • IGMP Snooping/Querier (v1/v2/v3): Quản lý lưu lượng multicast hiệu quả.

  • Bảo mật: Bao gồm bảo mật cổng dựa trên IP và MAC, SNMP V3, SSHv2, xác thực 802.1x.

• Quản lý dễ dàng: Hỗ trợ nhiều phương pháp quản lý như giao diện web (HTTP), SNMP v1/v2/v3, Telnet, CLI (Command Line Interface), và qua cổng USB để kết nối với AutoConfiguration Adapter (ACA) để thay thế thiết bị nhanh chóng.

• Hỗ trợ các cấu hình công nghiệp: Tương thích với các giao thức công nghiệp phổ biến như EtherNet/IP và PROFINET IO.

3. Thông số kỹ thuật

• Loại sản phẩm: Managed Industrial Ethernet Switch

• Series: RS20 OpenRail

• Tổng số cổng: 8 cổng

• Cổng đồng: 8 x 10/100BASE-TX, RJ45 (6 cổng chuẩn, 2 cổng uplink)

• Tốc độ: Fast Ethernet (10/100 Mbps)

• Phần mềm: Layer 2 Enhanced

• Thiết kế: Fanless (không quạt)

• Loại chuyển mạch: Store-and-forward switching

• Điện áp hoạt động: 12/24/48 VDC (9.6-60 VDC) và 24 VAC (18-30 VAC) - Redundant (dự phòng)

• Dòng tiêu thụ: Khoảng 221 mA @ 24 VDC

• Công suất tiêu thụ tối đa: Khoảng 7.7 W

• Nhiệt độ hoạt động: 0°C đến +60°C (có thể có phiên bản mở rộng -40°C đến +70°C)

• Nhiệt độ lưu trữ/vận chuyển: -40°C đến +70°C

• Độ ẩm tương đối (không ngưng tụ): 10% đến 95%

• Kích thước (Rộng x Cao x Sâu): Khoảng 74 mm x 131 mm x 111 mm

• Trọng lượng: Khoảng 410 g

• Lắp đặt: DIN Rail

• Cấp bảo vệ: IP20

• Khả năng chống sốc: IEC 60068-2-27 (15 g, 11 ms, 18 sốc)

• Khả năng chống rung: IEC 60068-2-6 (1 mm, 2 Hz-13.2 Hz, 90 min; 0.7 g, 13.2 Hz-100 Hz, 90 min)

• Chứng nhận: cUL508, cUL1604, Class 1 Div. 2 (thường có cho các model RS20)

4. Ứng dụng

Hirschmann RS20-0800T1T1SDHEHH là một giải pháp mạng lý tưởng cho nhiều ngành công nghiệp và ứng dụng đòi hỏi độ bền, độ tin cậy và khả năng quản lý mạng cao:

• Tự động hóa nhà máy: Kết nối các thiết bị điều khiển (PLC, HMI), cảm biến, robot và các thiết bị tự động khác trong dây chuyền sản xuất.

• Hệ thống giám sát và điều khiển: Trong các nhà máy điện, dầu khí, xử lý nước, nơi yêu cầu truyền dữ liệu ổn định và an toàn.

• Hệ thống giao thông thông minh: Điều khiển đèn giao thông, camera giám sát, bảng thông báo điện tử.

• Ứng dụng ngoài trời: Mặc dù IP20 là cấp độ bảo vệ cơ bản, nhưng với dải nhiệt độ rộng và khả năng chống rung/sốc, thiết bị vẫn có thể được sử dụng trong các tủ điện ngoài trời được bảo vệ tốt.

• Các ứng dụng đòi hỏi tính sẵn sàng cao: Với các tính năng dự phòng mạng mạnh mẽ, phù hợp cho các hệ thống mà thời gian chết là không thể chấp nhận được.
