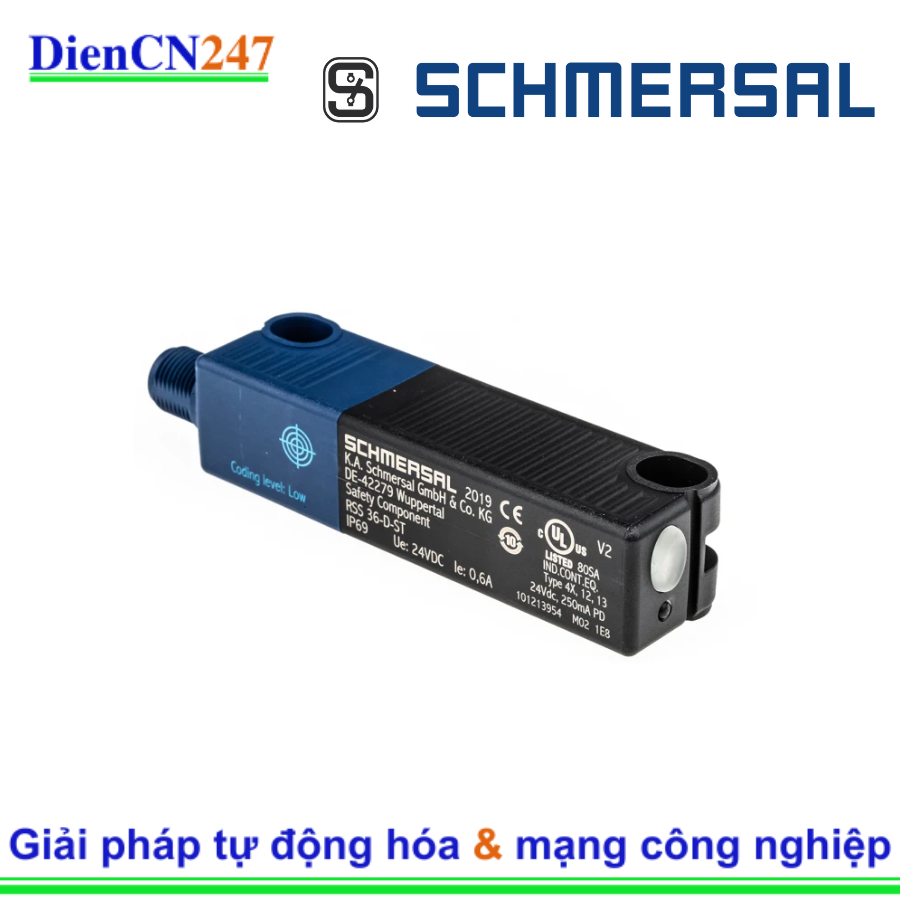

1. Giới thiệu: Cảm Biến An Toàn RSS 36-I1-D-ST Schmersal

Schmersal RSS 36-I1-D-ST là một loại cảm biến an toàn không tiếp xúc được thiết kế để giám sát vị trí cửa bảo vệ, nắp đậy, hoặc các thiết bị an toàn khác trên máy móc.

Nó thuộc dòng sản phẩm RSS 36 của Schmersal, nổi tiếng với khả năng chống giả mạo cao và độ bền trong môi trường công nghiệp khắc nghiệt. Việc sử dụng công nghệ từ tính giúp thiết bị này không bị mài mòn, đảm bảo tuổi thọ cao và độ tin cậy vượt trội so với các công tắc cơ khí truyền thống.

2. Đặc trưng nổi bật

Các đặc trưng chính khiến RSS 36-I1-D-ST trở thành lựa chọn hàng đầu cho các ứng dụng an toàn máy móc:

• Nguyên lý hoạt động từ tính (Magnetic Principle): Đảm bảo không tiếp xúc, không mài mòn, mang lại tuổi thọ lâu dài và khả năng chịu bụi bẩn/rung động tốt hơn.
• Mã hóa riêng biệt (Individual Coding): Đây là một tính năng an toàn quan trọng. Cảm biến và bộ truyền động (actuator) đi kèm được mã hóa duy nhất (hoặc được cài đặt học/ghi nhớ mã), giúp chống giả mạo bằng các nam châm tiêu chuẩn hoặc bộ truyền động khác.
• Đầu ra bán dẫn an toàn (Safety Semiconductor Outputs): Cung cấp các đầu ra OSSD (Output Signal Switching Device) có khả năng chẩn đoán lỗi, dễ dàng tích hợp vào các rơ-le an toàn hoặc bộ điều khiển PLC an toàn.
• Thiết kế nhỏ gọn và chắc chắn: Vỏ bằng nhựa nhiệt dẻo được gia cố sợi thủy tinh (hoặc vật liệu tương đương), với cấp bảo vệ cao (thường là IP67/IP69K), cho phép rửa bằng vòi phun áp lực và hoạt động trong môi trường ẩm ướt, nhiều bụi.
• Khả năng mắc nối tiếp (Series Wiring): Cho phép kết nối nhiều cảm biến vào một rơ-le an toàn duy nhất mà vẫn duy trì Mức Hiệu suất An toàn (PL) cao (thường là Ple theo EN ISO 13849-1).

3. Thông số kỹ thuật chính

Dưới đây là một số thông số kỹ thuật cốt lõi của RSS 36-I1-D-ST:

• Chức năng An toàn: Giám sát vị trí cửa bảo vệ.

• Nguyên lý: Từ tính, được mã hóa riêng.

• Đầu ra An toàn: 2 x OSSD (đầu ra bán dẫn).

• Đầu ra Chẩn đoán: 1 x Đầu ra chẩn đoán (thường là đầu ra bán dẫn).

• Mức Hiệu suất (Performance Level - PL): Có thể đạt tới PLe (theo EN ISO 13849-1).

• Cấp độ Bảo vệ An toàn (Safety Integrity Level - SIL): Có thể đạt tới SIL CL 3 (theo IEC 62061).

• Khoảng cách Tác động (Sao - Sao):

  • Khoảng cách bật: Thường là $S_{ao} \approx 8$ mm (tùy thuộc vào bộ truyền động).

  • Khoảng cách tắt: Thường là $S_{ar} \approx 25$ mm (tùy thuộc vào bộ truyền động).

• Điện áp hoạt động ($U_e$): 24 VDC (thường là $24 VDC (-15\% / +20\%)$).

• Cấp bảo vệ Vỏ: Thường là IP67 và IP69K.

• Kết nối: Cáp 8 chân hoặc đầu nối M12.

4. Ứng dụng

Nhờ vào độ tin cậy và khả năng chống giả mạo cao, RSS 36-I1-D-ST được sử dụng rộng rãi trong các ngành công nghiệp, bao gồm:

• Máy công cụ (Machine Tools): Giám sát vị trí các cửa bảo vệ của máy tiện, máy phay CNC.
• Hệ thống đóng gói: Kiểm soát nắp và cửa bảo trì trên các dây chuyền đóng gói tốc độ cao.
• Ngành công nghiệp thực phẩm và đồ uống: Với cấp bảo vệ IP69K, cảm biến phù hợp cho các khu vực cần vệ sinh thường xuyên bằng vòi phun áp lực.
• Robot và Tế bào làm việc tự động (Robotic Cells): Đảm bảo robot dừng hoạt động ngay lập tức khi cửa hàng rào bảo vệ được mở.
• Băng tải và hệ thống logistics: Giám sát các khu vực tiếp cận nguy hiểm.
