1. Giới thiệu về Sondex S31A-IG10

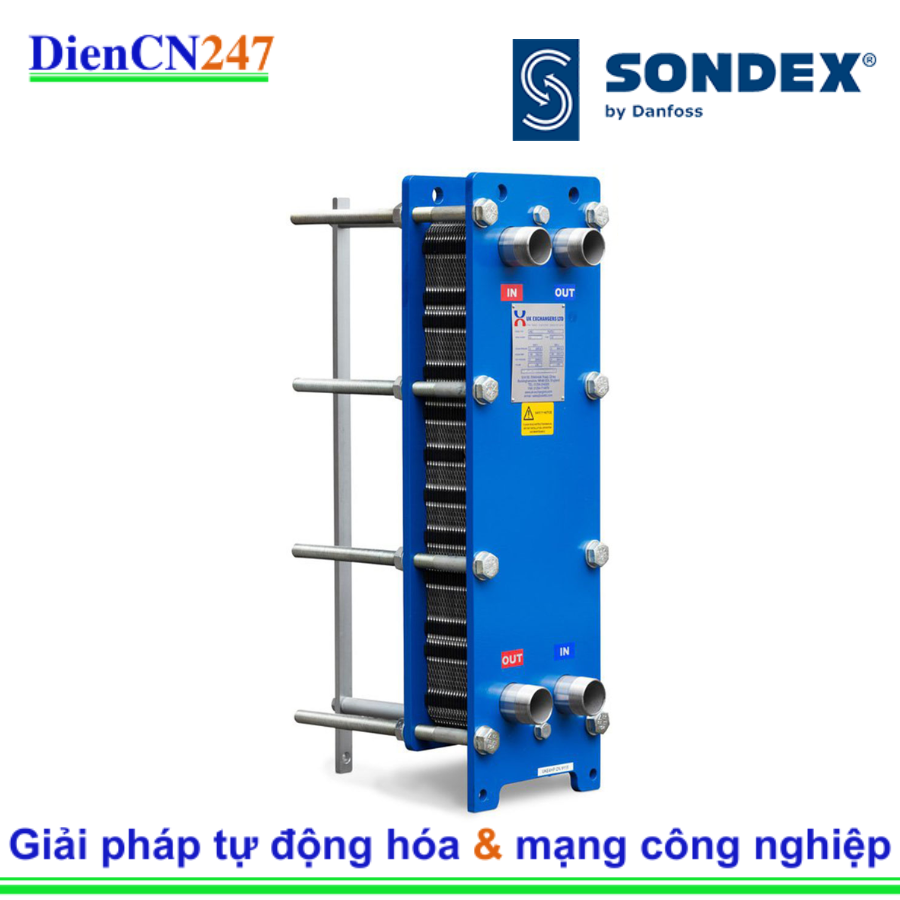

Sondex S31A-IG10 là một loại bộ trao đổi nhiệt dạng tấm và gioăng (gasketed plate heat exchanger) được thiết kế để truyền nhiệt giữa hai môi chất lỏng hoặc hơi mà không trộn lẫn chúng. Sondex, một thương hiệu uy tín trong lĩnh vực truyền nhiệt, đã được Danfoss mua lại vào năm 2016, củng cố vị thế dẫn đầu trong việc cung cấp các giải pháp truyền nhiệt toàn diện. Model S31A-IG10 nổi bật với thiết kế tấm độc đáo và khả năng tùy chỉnh cao, mang lại hiệu suất nhiệt tối ưu cho nhiều ứng dụng.

2. Đặc trưng nổi bật

• Hiệu suất truyền nhiệt cao: Các tấm trao đổi nhiệt được thiết kế với các rãnh và góc xương cá đặc biệt, tạo ra dòng chảy rối (turbulent flow) cao, tối đa hóa hệ số truyền nhiệt và hiệu quả trao đổi năng lượng.
• Thiết kế linh hoạt và tối ưu: Sondex có danh mục tấm trao đổi nhiệt lớn nhất thế giới, cho phép tùy chỉnh từng bộ trao đổi nhiệt để đáp ứng yêu cầu cụ thể của khách hàng. Thiết kế module giúp dễ dàng thêm hoặc bớt tấm để điều chỉnh công suất.
• Vật liệu đa dạng: Các tấm trao đổi nhiệt có thể được sản xuất từ nhiều loại vật liệu kim loại chịu ăn mòn như AISI 304, AISI 316, Titanium, SMO, Hastelloy, phù hợp với các môi chất và điều kiện hoạt động khác nhau. Gioăng có thể sử dụng các vật liệu như NBR, EPDM, Viton.
• Khu vực thoát nước rò rỉ: Các bộ phận đầu vào được xây dựng với một khu vực thoát nước rò rỉ, đáp ứng các thông số kỹ thuật nghiêm ngặt (ví dụ như 3A), đảm bảo an toàn và vệ sinh.
• Bảo trì dễ dàng: Thiết kế dạng tấm và gioăng cho phép dễ dàng tháo lắp để vệ sinh, kiểm tra và thay thế các bộ phận, giảm thiểu thời gian ngừng hoạt động và chi phí bảo trì.
• Độ bền cao: Khung được thiết kế theo các tiêu chuẩn kỹ thuật hàng đầu như FEA, PED 2014/68/EU (EN13445) và ASME sec VIII, Div. 1, đảm bảo độ bền và an toàn trong vận hành.

3. Thông số kỹ thuật điển hình

Các thông số kỹ thuật cụ thể có thể thay đổi tùy thuộc vào cấu hình và yêu cầu của ứng dụng. Tuy nhiên, một số thông số chung cho model S31A và các bộ trao đổi nhiệt dạng tấm Sondex bao gồm:

• Kích thước tấm (S31A): Khoảng 1166 mm x 306 mm.
• Diện tích truyền nhiệt mỗi tấm (S31A): Khoảng 0.31 m².
• Vật liệu tấm: SUS316 (tiêu chuẩn), có thể là Titanium, Hastelloy, SMO254, Alloy C-276, 904L tùy chọn.
• Vật liệu gioăng: NBR (tiêu chuẩn), có thể là EPDM, FKM (Viton A, Viton G), HNBR tùy chọn.
• Vật liệu khung: Carbon Steel.
• Đường kính kết nối (nozzle): Khoảng DN100 (4 inch) cho S31A-IG10. Các dòng Sondex khác có kết nối từ DN25 đến DN600 (1 inch đến 24 inch).
• Áp suất làm việc tối đa: Lên đến 35 bar (500 psi).
• Nhiệt độ làm việc: Từ -20 °C đến 180 °C (tùy thuộc vào vật liệu gioăng).
• Lưu lượng: Các dòng Sondex có thể xử lý lưu lượng lên đến 7.200 m³/h (31.700 gpm).

4. Ứng dụng

Bộ trao đổi nhiệt Sondex S31A-IG10 được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng truyền nhiệt hiệu quả và linh hoạt:

• Công nghiệp nặng: Giải nhiệt dầu, trao đổi nhiệt nước-nước trong các nhà máy sản xuất thép, nhôm, xi măng, máy dập, máy ép.
• Hệ thống HVAC: Sử dụng trong hệ thống sưởi ấm, làm mát và điều hòa không khí cho các tòa nhà thương mại và công nghiệp.
• Công nghiệp hàng hải và ngoài khơi: Giải nhiệt động cơ, hệ thống làm mát nước biển, hệ thống làm lạnh trên tàu thủy và giàn khoan.
• Công nghiệp thực phẩm và đồ uống: Tiệt trùng, làm mát, làm nóng các sản phẩm thực phẩm như sữa, nước trái cây, bia.
• Công nghiệp hóa chất và hóa dầu: Truyền nhiệt cho các quy trình hóa học, làm mát hóa chất, ngưng tụ hơi.
• Công nghiệp đường: Làm nóng và làm mát trong quá trình sản xuất đường.
• Công nghiệp giấy và bột giấy: Thu hồi nhiệt, làm mát nước quy trình.
• Sản xuất năng lượng: Ứng dụng trong các nhà máy điện, hệ thống thu hồi nhiệt.
• Công nghiệp khai thác mỏ: Làm mát dầu thủy lực và các hệ thống khác.
• Công nghiệp sinh học và biogas: Làm nóng các lò phản ứng sinh học.
