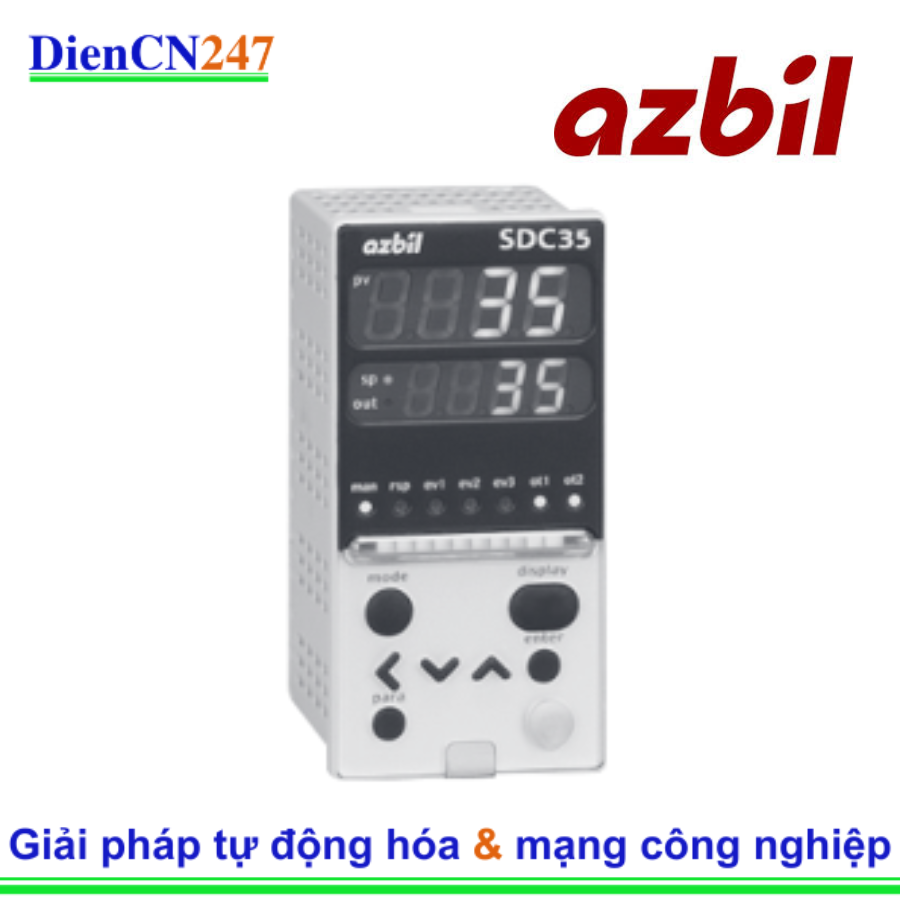

SDC35-R35TR1UA1200 là một bộ điều khiển chỉ báo kỹ thuật số thuộc dòng SDC35 của hãng Azbil, Nhật Bản. Đây là thiết bị được thiết kế để điều khiển nhiệt độ, áp suất, lưu lượng và các biến quy trình khác trong nhiều ngành công nghiệp. Model R35TR1UA1200 là một cấu hình cụ thể của dòng SDC35, với các tùy chọn đầu vào, đầu ra và chức năng nhất định. Dòng SDC35 nói chung được biết đến với độ tin cậy, độ chính xác cao và dễ sử dụng.

2. Đặc trưng

Bộ điều khiển dòng SDC35 (bao gồm model R35TR1UA1200) có những đặc điểm nổi bật sau:

• Độ chính xác cao: Thường đạt ±0.1% FS (Full Scale), đảm bảo khả năng điều khiển quy trình chính xác.
• Chu kỳ lấy mẫu nhanh: Thông thường khoảng 100 ms, cho phép phản ứng nhanh với sự thay đổi của quy trình.
• Thiết kế nhỏ gọn, tiết kiệm không gian: Model SDC35 thường có chiều sâu khoảng 65 mm, mặt trước mỏng, giúp tiết kiệm không gian lắp đặt trên tủ bảng điện. Kích thước mặt nạ tiêu chuẩn là 48 x 96 mm.
• Dễ vận hành: Có phím chế độ (Mode key) giúp thay đổi thao tác dễ dàng. Giao diện người dùng trực quan với màn hình hiển thị LED rõ ràng.
• Đầu vào đa năng (Universal Input): Hỗ trợ nhiều loại cảm biến nhiệt độ ( cặp nhiệt điện, RTD) và tín hiệu analog (mA, VDC), giúp linh hoạt trong việc kết nối với các thiết bị đo lường khác nhau (đặc tính này thường được mã hóa bằng chữ "U" trong model).
• Nhiều lựa chọn đầu ra điều khiển: Bao gồm tiếp điểm rơle, xung điện áp (điều khiển SSR), dòng điện liên tục (mA) hoặc điện áp liên tục (VDC). Model R35TR1UA1200 với ký hiệu "R1" có thể chỉ ra rằng đầu ra điều khiển chính là loại rơle.
• Chức năng điều khiển PID tiên tiến: Bao gồm thuật toán PID tự động điều chỉnh (auto-tuning) và các biến thể PID khác để tối ưu hóa hiệu suất điều khiển.
• Hỗ trợ gói phần mềm Smart Loader Package (SLP-C35): Giúp dễ dàng cài đặt thông số, giám sát và sao lưu dữ liệu cho bộ điều khiển.
• Chức năng vận hành theo bước (Step Operation): Một số model SDC35 (bao gồm SDC35 và SDC36) có thể được sử dụng như bộ điều khiển chương trình đơn giản.
• Tùy chọn truyền thông: Có thể có các tùy chọn giao tiếp như RS-485 (Modbus) để kết nối với hệ thống giám sát và thu thập dữ liệu (SCADA) hoặc PLC.

3. Thông số kỹ thuật

Các thông số kỹ thuật chính của SDC35-R35TR1UA1200 có thể bao gồm (một số thông số dựa trên model tương tự C35TR1UA1200 và đặc điểm chung của dòng SDC35):

• Kích thước mặt (Mask size): 48 mm x 96 mm (chiều rộng x chiều cao)
• Chiều sâu lắp đặt: Khoảng 65 mm
• Nguồn cấp điện: 100 đến 240 VAC, 50/60 Hz (thường được mã hóa bằng chữ "A" trong model)
• Đầu vào quy trình (PV input): Đa năng (Universal) - cặp nhiệt điện (TC), nhiệt điện trở (RTD), DC voltage, DC current.
• Đầu ra điều khiển 1 (Control Output 1): Có thể là tiếp điểm Rơle (Relay contact output) dựa trên ký hiệu "R1".
  • Tải định mức cho tiếp điểm rơle: Thường là 3A (tải thuần trở) tại 250 VAC / 30 VDC cho tiếp điểm NO.
• Đầu ra điều khiển 2 (Control Output 2): Tùy chọn (có thể không có hoặc là loại khác như dòng điện, xung điện áp). Model "TR1" thường chỉ có một đầu ra điều khiển chính.
• Độ chính xác hiển thị: ±0.1% FS ±1 chữ số.
• Chu kỳ lấy mẫu đầu vào: 100 ms.
• Phương pháp điều khiển: PID với tự động điều chỉnh (auto-tuning), ON/OFF, và các phương pháp khác.
• Màn hình hiển thị: LED 7 đoạn kép (cho PV - giá trị quy trình và SV - giá trị đặt). Thường PV màu xanh lá, SV màu cam.
• Số điểm cảnh báo (Event outputs): Tùy chọn, có thể có 2 hoặc 3 điểm cảnh báo dạng tiếp điểm rơle. Phần "1200" trong model có thể liên quan đến số lượng và loại cảnh báo, hoặc các tùy chọn khác.
• Truyền thông: Tùy chọn, có thể là RS-485 (Modbus RTU).
• Đầu vào số (Digital Inputs - DI): Tùy chọn, có thể có để chuyển đổi chế độ vận hành, SP từ xa, v.v.
• Nhiệt độ môi trường hoạt động: Thường từ 0 đến 50°C.
• Độ ẩm môi trường hoạt động: Thường từ 45 đến 85% RH (không ngưng tụ).
• Tiêu chuẩn: Có thể đạt các tiêu chuẩn như CE.

4. Ứng dụng

Bộ điều khiển SDC35-R35TR1UA1200 Azbil được sử dụng rộng rãi trong nhiều ngành công nghiệp và ứng dụng khác nhau, bao gồm:

• Điều khiển nhiệt độ:

  • Lò nung, lò luyện kim, lò xử lý nhiệt.
  • Máy ép nhựa, máy đùn nhựa.
  • Thiết bị đóng gói.
  • Hệ thống sấy.
  • Thiết bị trong ngành công nghiệp thực phẩm và đồ uống.
  • Thiết bị bán dẫn.

• Điều khiển các quy trình khác:

  • Điều khiển áp suất trong các hệ thống đường ống, bồn chứa.
  • Điều khiển lưu lượng của chất lỏng hoặc khí.
  • Điều khiển độ ẩm trong các phòng thí nghiệm hoặc kho bảo quản.

• Tích hợp hệ thống:

  • Là một phần của các hệ thống điều khiển phân tán (DCS) nhỏ hoặc các hệ thống SCADA.
  • Kết nối với PLC và HMI để giám sát và vận hành tập trung.
