1. Giới thiệu

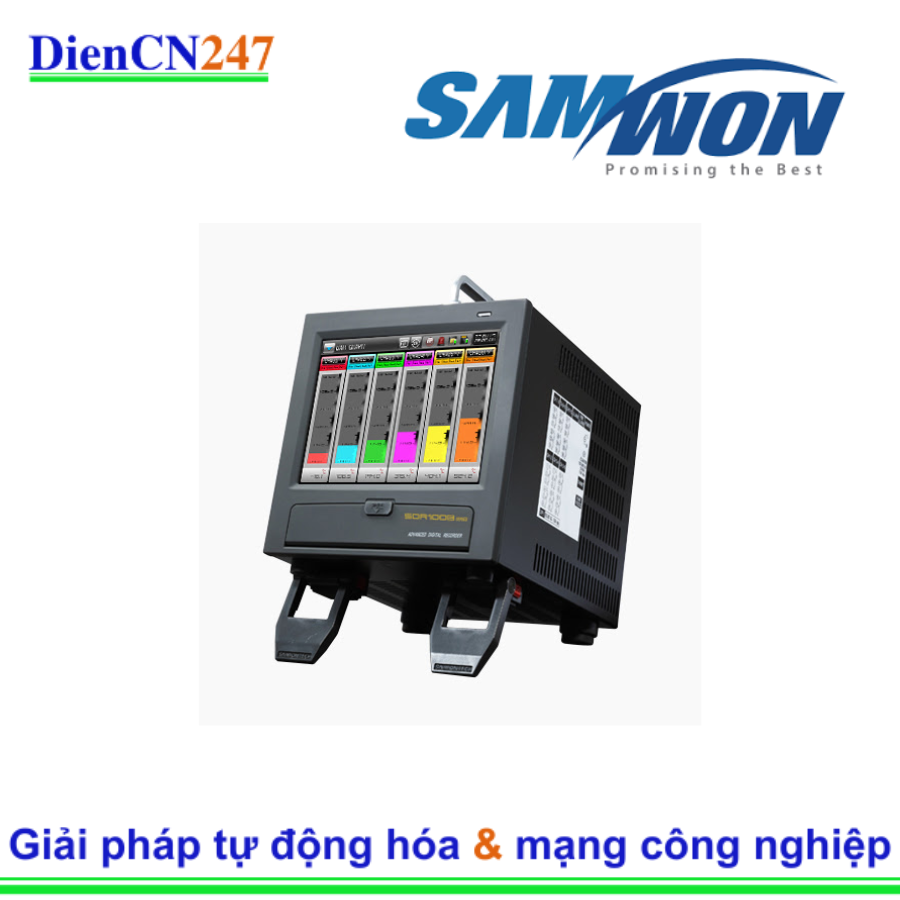

Samwon SDR112E-NNN là một bộ ghi dữ liệu kỹ thuật số (digital recorder) không giấy, thuộc dòng sản phẩm SDR100E Series của Samwon Technology (Hàn Quốc). Thiết bị này được thiết kế để giám sát, ghi nhận và hiển thị dữ liệu từ nhiều loại cảm biến khác nhau với độ chính xác cao. Với màn hình cảm ứng TFT-LCD màu sắc rõ nét và các tính năng mạnh mẽ, SDR112E-NNN là công cụ lý tưởng cho các ứng dụng công nghiệp yêu cầu theo dõi và phân tích dữ liệu nhiệt độ, độ ẩm, áp suất, điện áp, v.v., giúp tối ưu hóa quy trình và đảm bảo chất lượng.
2. Đặc trưng
- Màn hình cảm ứng TFT-LCD 5.7 inch: Cung cấp giao diện trực quan, dễ sử dụng với độ phân giải 640x480 và 256K màu. Màn hình cảm ứng cho phép người dùng thao tác trực tiếp, thuận tiện trong việc cài đặt và xem dữ liệu.
- 12 Kênh đầu vào đa năng: SDR112E-NNN hỗ trợ lên đến 12 kênh đầu vào, cho phép kết nối với nhiều loại cảm biến khác nhau như:
- Can nhiệt (TC): K, J, E, T, R, B, S, L, N, U, W, Platinel II, C.
- Điện trở nhiệt (RTD): Pt100 (IEC), Jpt100 (JIS) với khả năng hiển thị 1/100.
- Điện áp DC (DCV): Các dải từ -5~10V, -10~20V, -1~2V, 0~2V, 0~5V, 1~5V, 0~10V, 0~20V, -10~20mV, -50~100mV, 0~20mV, 0~100mV (có thể mở rộng quy mô từ -30000 đến 30000).
- Ghi dữ liệu linh hoạt: Hiển thị dữ liệu dưới nhiều dạng khác nhau như đồ thị xu hướng (Trend), biểu đồ thanh (Bar), hiển thị số (Digital), ghi lại sự kiện (Event), lịch sử lỗi và thông tin (Alarm, Message, Memory capacity).
- Bộ nhớ trong lớn và hỗ trợ thẻ SD: Có bộ nhớ trong 64MB (vĩnh viễn) và hỗ trợ thẻ nhớ SD bên ngoài (thường đi kèm thẻ 4GB), cho phép lưu trữ lượng lớn dữ liệu trong thời gian dài.
- Chức năng tìm kiếm dữ liệu nhanh (FSA - Fast Searching Algorithm): Giúp người dùng nhanh chóng tìm kiếm và xem lại dữ liệu đã ghi, tiết kiệm thời gian phân tích.
- Cổng giao tiếp mạnh mẽ: Hỗ trợ giao tiếp RS232C/RS485 và Ethernet (TCP/IP), cho phép kết nối với hệ thống SCADA, PLC hoặc máy tính để giám sát và điều khiển từ xa.
- Độ chính xác cao: Độ chính xác đầu vào ±0.1% của toàn thang đo ±1 chữ số, đảm bảo dữ liệu ghi nhận đáng tin cậy.
- Chức năng cảnh báo (Alarm Function): Cho phép cài đặt tối đa 4 mức cảnh báo cho mỗi kênh, giúp phát hiện sớm các bất thường và đưa ra cảnh báo kịp thời.
- Hỗ trợ đa ngôn ngữ: Bao gồm tiếng Hàn, tiếng Anh, tiếng Trung (phồn thể, giản thể), tiếng Nhật, tiếng Ba Lan.
- Phần mềm PC miễn phí: Hỗ trợ phân tích dữ liệu và tạo báo cáo trên máy tính.
- Thiết kế chắc chắn: Đảm bảo hoạt động ổn định trong môi trường công nghiệp.
3. Thông số kỹ thuật
- Màn hình: 5.7" TFT-LCD (640(W) x 480(H)), 256K màu, màn hình cảm ứng.
- Số kênh đầu vào: 12 kênh analog.
- Loại đầu vào: TC (K, J, E, T, R, B, S, L, N, U, W, Platinel II, C), RTD (Pt100, Jpt100), DCV (-5~10V, -10~20V, 0~5V, 1~5V, 0~10V, 0~20V, -10~20mV, v.v.).
- Độ chính xác đầu vào: ±0.1% của toàn thang đo ±1 chữ số.
- Khoảng thời gian lấy mẫu: 500ms.
- Bộ nhớ trong: 64 MB (Permanent).
- Bộ nhớ ngoài: Hỗ trợ thẻ SD (thường đi kèm 4GB).
- Giao tiếp: RS232C/RS485 (lựa chọn), Ethernet (TCP/IP).
- Chức năng cảnh báo: Tối đa 4 cảnh báo mỗi kênh.
- Nguồn cấp: [Thông thường là 100-240VAC hoặc 24VDC, cần kiểm tra tài liệu kỹ thuật chi tiết của model NNN cụ thể].
4. Ứng dụng
- Giám sát quy trình công nghiệp: Ghi nhận và theo dõi các thông số quan trọng như nhiệt độ lò nung, áp suất trong hệ thống ống dẫn, độ ẩm trong kho bảo quản, v.v.
- Kiểm soát chất lượng sản phẩm: Đảm bảo các điều kiện môi trường hoặc quy trình sản xuất được duy trì trong giới hạn cho phép.
- Nghiên cứu và phát triển (R&D): Thu thập dữ liệu thử nghiệm cho các dự án nghiên cứu.
- Hệ thống HVAC: Giám sát nhiệt độ và độ ẩm trong các tòa nhà, phòng sạch.
- Nông nghiệp: Theo dõi nhiệt độ, độ ẩm trong nhà kính, kho lạnh.
- Công nghiệp dược phẩm và thực phẩm: Đảm bảo tuân thủ các tiêu chuẩn về nhiệt độ và độ ẩm trong quá trình sản xuất và bảo quản.
- Phân tích lỗi và tối ưu hóa: Dữ liệu ghi lại giúp phân tích nguyên nhân gây lỗi và tối ưu hóa hiệu suất hoạt động của hệ thống.
