1. Giới thiệu về Westermo SDW-541-MM-LC2

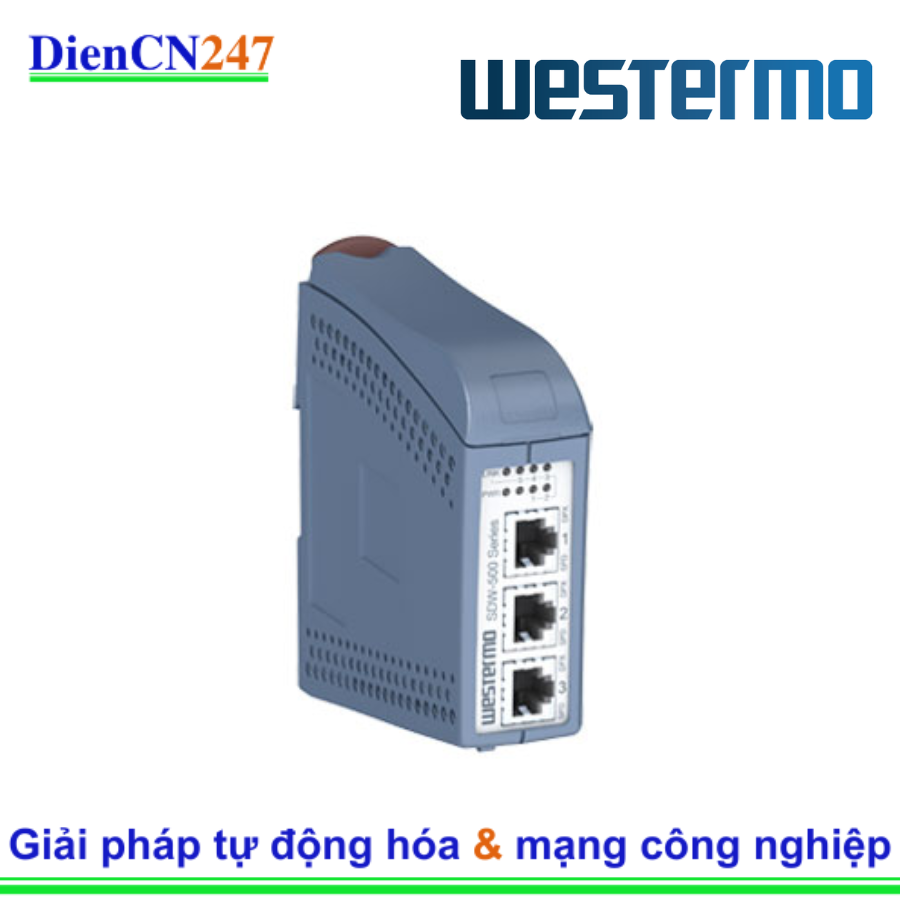

Westermo SDW-541-MM-LC2 với mã sản phẩm 3644-0023 là một bộ chuyển mạch Ethernet công nghiệp không quản lý (unmanaged industrial Ethernet switch) thuộc dòng SDW-500 Series của Westermo. Westermo là một công ty hàng đầu của Thụy Điển, chuyên cung cấp các giải pháp kết nối mạng chắc chắn và đáng tin cậy cho môi trường công nghiệp khắc nghiệt.
Thiết bị này được thiết kế để dễ dàng triển khai và vận hành trong các ứng dụng công nghiệp nặng, nơi các thiết bị mạng thông thường không thể chịu đựng được điều kiện môi trường khắc nghiệt như nhiệt độ cao, rung động, sốc điện, và nhiễu điện từ. SDW-541-MM-LC2 đóng vai trò quan trọng trong việc mở rộng mạng Ethernet, kết nối các thiết bị công nghiệp như PLC, HMI, cảm biến, camera IP và các thiết bị tự động hóa khác, đảm bảo truyền thông dữ liệu ổn định và an toàn.
2. Đặc trưng nổi bật
Westermo SDW-541-MM-LC2 sở hữu nhiều đặc điểm vượt trội, tối ưu hóa cho hiệu suất và độ bền trong môi trường công nghiệp:
- Bộ chuyển mạch 5 cổng linh hoạt: Bao gồm 4 cổng Ethernet 10/100Base-TX (RJ45) và 1 cổng quang 100Base-FX với đầu nối LC Multi-mode. Cổng quang cho phép truyền dữ liệu khoảng cách xa mà không bị ảnh hưởng bởi nhiễu điện từ, lý tưởng cho việc kết nối giữa các tòa nhà hoặc khu vực sản xuất.
- Thiết kế công nghiệp chắc chắn: Vỏ bằng kim loại bền b bỉ, có khả năng chịu nhiệt độ khắc nghiệt, rung động và sốc. Đạt chuẩn bảo vệ IP21, cho phép lắp đặt ở những nơi có thể xảy ra ngưng tụ hơi nước.
- Dải nhiệt độ hoạt động rộng: Hoạt động ổn định trong phạm vi nhiệt độ từ -25°C đến +70°C (-13°F đến +158°F) mà không cần bộ phận làm mát cơ học (không quạt), giúp tăng độ tin cậy và tuổi thọ.
- Nguồn cấp đa dạng và bảo vệ: Hỗ trợ dải điện áp đầu vào rộng từ 10 đến 57 VDC, với khả năng bảo vệ phân cực ngược và đầu vào nguồn kép (dual power input) để tăng cường độ tin cậy.
- Cách ly điện cao cấp: Có khả năng cách ly điện toàn diện giữa các cổng và giữa vỏ thiết bị với hệ thống đất (galvanic isolation), ngăn ngừa các vòng lặp đất (ground loop) và nhiễu điện, đảm bảo truyền dữ liệu ổn định.
- Dễ dàng lắp đặt và sử dụng (Plug-and-Play): Là một bộ chuyển mạch không quản lý, SDW-541-MM-LC2 rất dễ cài đặt với vỏ gắn DIN-rail tích hợp và không yêu cầu cấu hình phức tạp.
- Hỗ trợ các giao thức công nghiệp: Hoạt động minh bạch với các giao thức Ethernet công nghiệp tiêu chuẩn như PROFINET, EtherNet/IP, Modbus TCP, v.v., nhờ hỗ trợ các gói tin lớn (802.1Q long packets).
- Tính năng chẩn đoán và tương thích ngược: Có đèn LED hiển thị trạng thái nguồn, tốc độ, song công và lưu lượng cổng. Hỗ trợ chức năng Port Mirroring để giám sát lưu lượng mạng. Các công tắc DIP cho phép khóa các thông số cổng để tương thích với các thiết bị Ethernet cũ không hỗ trợ tự động đàm phán (auto-negotiation).
- Tuổi thọ cao: Sử dụng các thành phần cấp công nghiệp, giúp đạt thời gian trung bình giữa các lần hỏng hóc (MTBF) cao, lên tới 500.000 giờ theo MIL-HDBK-217K.
3. Thông số kỹ thuật chính
- Mã sản phẩm: 3644-0023
- Model: SDW-541-MM-LC2
- Số cổng: 5 cổng Ethernet
- Cổng TX: 4 x 10/100Base-TX (RJ45), hỗ trợ Auto MDI/MDI-X
- Cổng FX: 1 x 100Base-FX, đầu nối LC, Multi-mode
- Khoảng cách truyền quang: Lên tới 2 km với sợi quang Multi-mode
- Nguồn cấp: 10 – 57 VDC (DC: 12-48V; 350mA)
- Tiêu thụ điện năng: Tối đa khoảng 350 mA (ở 12VDC)
- Nhiệt độ hoạt động: -25°C đến +70°C
- Độ ẩm hoạt động: 5% đến 95% (không ngưng tụ)
- Cách ly điện:
- Giao diện nguồn đến tất cả các giao diện khác: 2.8 kV DC, 2.0 kV RMS (50 Hz, 60s)
- Tín hiệu TX đến tất cả các giao diện khác: 2.1 kV DC, 1.5 kV RMS (50 Hz, 60s)
- Chống nhiễu TX đến tất cả các giao diện khác: 1.5 kV DC, 1.0 kV RMS (50 Hz, 60s)
- Kiểu lắp đặt: Gắn thanh DIN-rail 35mm
- Kích thước (Rộng x Cao x Sâu): 35 x 121 x 119 mm
- Trọng lượng: Khoảng 0.2 kg (200g)
- Tiêu chuẩn bảo vệ: IP21
- Kiểm tra độ bền: Đạt các tiêu chuẩn EMC, cách ly, rung động và sốc cấp công nghiệp cao nhất.
4. Ứng dụng
Westermo SDW-541-MM-LC2 được sử dụng rộng rãi trong nhiều ngành công nghiệp và môi trường đòi hỏi độ tin cậy cao:
- Tự động hóa nhà máy: Kết nối các thiết bị điều khiển, cảm biến, robot và hệ thống giám sát trên dây chuyền sản xuất.
- Hệ thống giao thông: Trong các hệ thống tín hiệu đường sắt, giám sát giao thông đường bộ, và hệ thống điều khiển đèn giao thông.
- Hệ thống nước và xử lý nước thải: Giám sát và điều khiển các trạm bơm, nhà máy xử lý, nơi môi trường thường ẩm ướt và khắc nghiệt.
- Công nghiệp dầu khí và khai thác mỏ: Kết nối thiết bị tại các khu vực xa xôi hoặc môi trường tiềm ẩn rủi ro.
- Năng lượng và tiện ích: Trong các trạm biến áp, nhà máy điện, hệ thống phân phối điện để truyền dữ liệu và điều khiển.
- An ninh và giám sát: Kết nối camera IP và các thiết bị an ninh trong các khu vực công nghiệp hoặc ngoài trời.
- Xây dựng cơ sở hạ tầng: Mở rộng mạng trong các đường hầm, cầu, hoặc các công trình lớn cần kết nối mạng đáng tin cậy.
