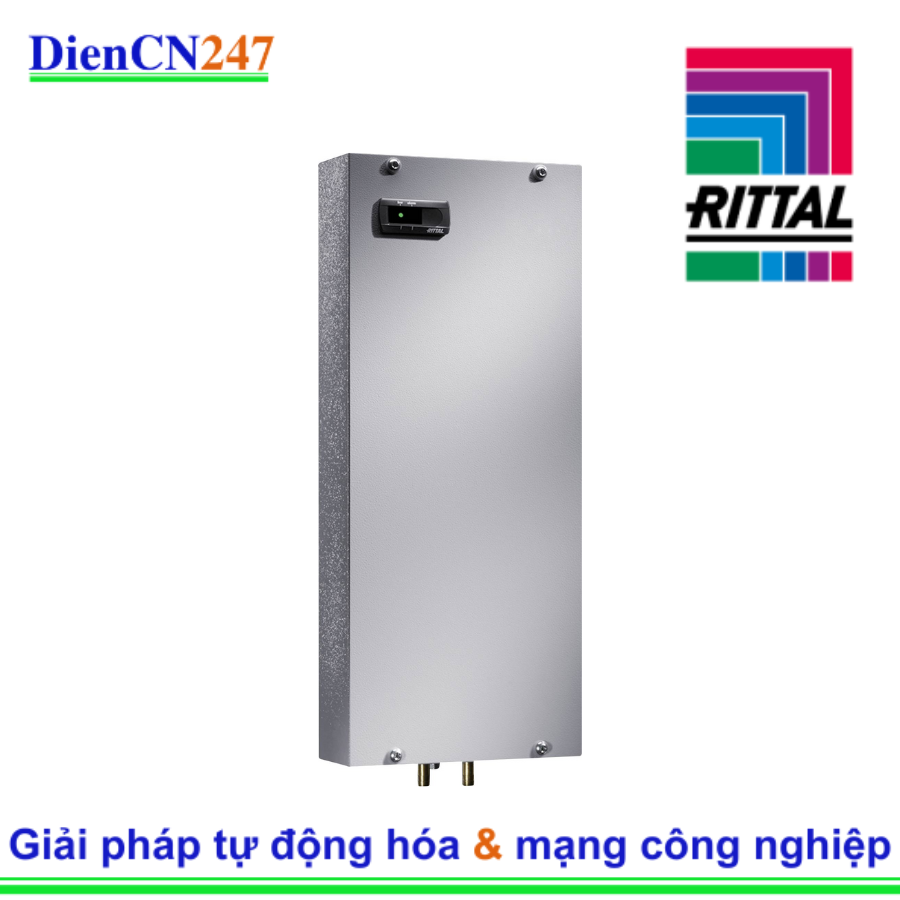

1. Giới thiệu về Rittal SK 3364100

Rittal SK 3364100 là một bộ trao đổi nhiệt không khí-nước (Air-to-water heat exchanger) hiệu suất cao, được thiết kế chuyên biệt để làm mát tủ điện và các vỏ bọc công nghiệp. Thuộc dòng sản phẩm SK (System Climate Control) của Rittal – thương hiệu hàng đầu thế giới về hệ thống tủ điện và giải pháp làm mát công nghiệp, SK 3364100 sử dụng nước làm môi chất làm mát để tản nhiệt từ bên trong tủ ra môi trường bên ngoài. Đây là giải pháp lý tưởng cho những môi trường khắc nghiệt, nhiều bụi bẩn hoặc nơi không khí xung quanh không thích hợp để làm mát trực tiếp bằng không khí, đảm bảo các thiết bị điện tử bên trong tủ hoạt động ổn định và kéo dài tuổi thọ.

2. Đặc trưng nổi bật

Rittal SK 3364100 được trang bị nhiều đặc điểm nổi bật, mang lại hiệu suất tối ưu và độ tin cậy cao:

• Làm mát bằng nước hiệu quả: Sử dụng nước làm môi chất truyền nhiệt, cho phép tản nhiệt hiệu quả cao hơn so với các hệ thống làm mát bằng không khí truyền thống, đặc biệt trong các môi trường có nhiệt độ môi trường cao.
• Thiết kế cho môi trường khắc nghiệt: Với các bộ phận dẫn nước làm bằng đồng và đồng thau (Cu/CuZn), thiết bị có khả năng chống ăn mòn tốt. Cấp bảo vệ IP55 (theo IEC 60529) và UL Type 1, 3R, 12 giúp chống lại bụi bẩn, nước bắn, và điều kiện thời tiết khắc nghiệt.
• Công suất làm mát cao: Cung cấp công suất làm mát đáng kể 1000W (1 kW), đủ để xử lý lượng nhiệt lớn phát sinh từ các thiết bị điện tử công suất cao bên trong tủ.
• Lắp đặt linh hoạt: Hỗ trợ lắp đặt gắn tường, có thể gắn bên trong hoặc bên ngoài tủ, mang lại sự linh hoạt trong thiết kế và bố trí hệ thống.
• Dải nhiệt độ hoạt động rộng: Có khả năng hoạt động hiệu quả trong dải nhiệt độ môi trường từ 1 °C đến 70 °C, và dải nhiệt độ nước vào từ 1 °C đến 30 °C, phù hợp với nhiều điều kiện khí hậu và môi trường công nghiệp.
• Kiểm soát nhiệt độ thông minh: Được trang bị bộ điều khiển cơ bản (basic controller) với cài đặt nhà máy là 35 °C, có thể điều chỉnh trong khoảng 20 °C đến 55 °C, giúp duy trì nhiệt độ ổn định cho các linh kiện bên trong tủ.
• Hoạt động ít bảo trì: Nhờ thiết kế kín và sử dụng nước làm môi chất, thiết bị này đòi hỏi ít bảo trì hơn so với các hệ thống làm mát khác, giảm thiểu thời gian ngừng hoạt động.

3. Thông số kỹ thuật

Dưới đây là các thông số kỹ thuật chính của Rittal SK 3364100:

• Loại thiết bị: Bộ trao đổi nhiệt không khí-nước (Air-to-water heat exchanger)
• Công suất làm mát: 1000 W (1 kW) tại L35 W10 (nhiệt độ không khí trong tủ 35°C, nhiệt độ nước vào 10°C, lưu lượng nước 400 l/h)
• Điện áp hoạt động: 230 V AC, 1 pha, 50/60 Hz
• Công suất tiêu thụ: 37 W (50 Hz) / 38 W (60 Hz)
• Dòng điện tối đa: 0.18 A
• Môi chất làm mát: Nước (yêu cầu chất lượng nước theo tiêu chuẩn của Rittal)
• Bộ phận dẫn nước: Đồng/Đồng thau (Cu/CuZn)
• Áp suất hoạt động cho phép (nước): 1 – 10 bar
• Dải nhiệt độ cài đặt: +20 °C đến +55 °C
• Dải nhiệt độ môi trường: +1 °C đến +70 °C
• Dải nhiệt độ nước vào: +1 °C đến +30 °C
• Lưu lượng khí bên trong tủ: 290 m³/h (50 Hz) / 345 m³/h (60 Hz)
• Kích thước (Rộng x Cao x Sâu): 280 x 550 x 120 mm
• Trọng lượng: Khoảng 9 kg
• Cấp bảo vệ: IP55 theo IEC 60529; UL Type 1, 3R, 12
• Màu sắc: RAL 7035 (xám nhạt)
• Phụ kiện đi kèm: Đã nối dây sẵn, mẫu khoan, phụ kiện làm kín và lắp ráp.

4. Ứng dụng

Rittal SK 3364100 là giải pháp làm mát hiệu quả cho nhiều ứng dụng công nghiệp, đặc biệt trong các môi trường đòi hỏi sự bảo vệ cao và khả năng tản nhiệt mạnh mẽ:

• Tủ điện công nghiệp: Giữ nhiệt độ ổn định cho PLC, biến tần, bộ khởi động mềm, rơle và các thiết bị điện tử nhạy cảm khác trong tủ điều khiển, giúp kéo dài tuổi thọ và ngăn ngừa lỗi.
• Môi trường khắc nghiệt: Lý tưởng cho các nhà máy sản xuất thép, xi măng, khai thác mỏ, hoặc các khu vực có nhiều bụi bẩn, dầu mỡ, hóa chất, nơi không khí xung quanh không thể dùng để làm mát trực tiếp.
• Khu vực có nhiệt độ môi trường cao: Trong các nhà máy chế biến, khu vực lò nung, hoặc các vùng khí hậu nóng, nơi nhiệt độ môi trường có thể lên đến 70°C.
• Hệ thống tự động hóa và robot: Đảm bảo các tủ điều khiển cho robot và dây chuyền tự động hóa hoạt động ổn định, tránh quá nhiệt.
• Ngành thực phẩm và đồ uống: Mặc dù sử dụng nước, thiết kế kín giúp bảo vệ thiết bị điện tử khỏi môi trường rửa trôi, đồng thời kiểm soát nhiệt độ cần thiết.
• Trung tâm dữ liệu và phòng server nhỏ: Khi cần giải pháp làm mát hiệu quả cao trong không gian hạn chế hoặc môi trường có bụi.
