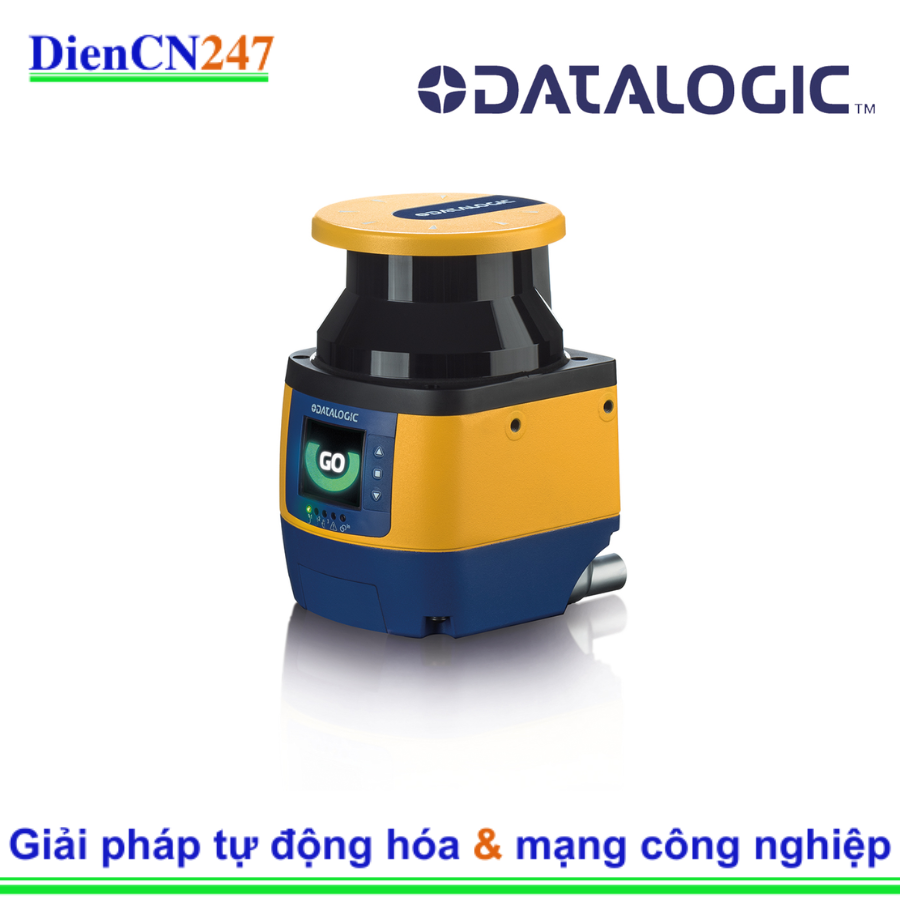

SLS-SA3-08 Datalogic Vietnam | MÁY QUÉT LASER AN TOÀN | DienCN247
1. Giới thiệu
SLS-SA3-08 là một máy quét laser an toàn độc lập (Standalone) được phát triển để giám sát khu vực và kiểm soát truy cập trong môi trường công nghiệp. Với công nghệ đo lường Time-Of-Flight (TOF), thiết bị này có khả năng giám sát một không gian rộng lớn với độ chính xác cao, đảm bảo an toàn cho nhân viên và hoạt động của máy móc. Nó phù hợp với các ứng dụng an toàn máy móc SIL2 / PLd, chứng tỏ độ tin cậy cao trong các hệ thống an toàn.
2. Đặc trưng nổi bật
- Giám sát khu vực an toàn: SLS-SA3-08 tạo ra các vùng bảo vệ và cảnh báo bằng cách quét một khu vực 2D. Khi có vật thể hoặc người xâm nhập vào vùng an toàn, máy quét sẽ gửi tín hiệu dừng máy ngay lập tức.
- Vùng bảo vệ và cảnh báo cấu hình linh hoạt: Thiết bị có thể cấu hình lên đến 6 bộ vùng (zone sets), bao gồm cả vùng an toàn và vùng cảnh báo. Điều này cho phép tùy chỉnh linh hoạt để phù hợp với nhiều bố cục và yêu cầu ứng dụng khác nhau. Vùng bảo vệ có phạm vi 3 mét, trong khi vùng cảnh báo có thể lên tới 40 mét.
- Hoạt động độc lập (Standalone): Là một thiết bị độc lập, nó có thể hoạt động mà không cần bộ điều khiển riêng, giúp giảm độ phức tạp và chi phí hệ thống.
- Khả năng kết nối mở rộng: Có thể kết nối tối đa 4 máy quét với nhau thông qua một cáp duy nhất, tạo thành một hệ thống giám sát tích hợp cho các khu vực rộng lớn hơn.
- Cấu hình dễ dàng: Việc cấu hình được thực hiện dễ dàng thông qua phần mềm DLSentinel trên máy tính, kết nối qua cáp Ethernet. Chức năng tự động học (auto-teaching) giúp thiết lập các vùng an toàn và cảnh báo một cách nhanh chóng.
- Chống chịu môi trường công nghiệp: Thiết bị có khả năng chống bụi và va đập tốt với chuẩn bảo vệ IP65 (chống bụi hoàn toàn và chống tia nước áp lực thấp) và IK10 (chống va đập cao), cùng với dải nhiệt độ hoạt động rộng từ -10°C đến +50°C.
- Phát hiện đối tượng linh hoạt: Có thể lựa chọn khả năng phát hiện đối tượng với các kích thước khác nhau (30mm, 40mm, 50mm, 70mm, 150mm).
- Tích hợp chức năng Muting: Cho phép tạm thời bỏ qua vùng an toàn để cho phép vật liệu hoặc phương tiện đi qua mà không dừng máy.
- Kết nối I/O chuẩn: Sử dụng các đầu nối M12 tiêu chuẩn (M12 4-pin cho Ethernet và M12 8-pin cho nguồn/I/O).
3. Thông số kỹ thuật chính
- Phạm vi bảo vệ an toàn: 3 mét
- Phạm vi vùng cảnh báo: Lên đến 40 mét
- Góc quét: 275°
- Cấp độ an toàn: Loại 3 (Type 3) theo EN61496-1, PLd (Performance Level d) theo EN ISO 13849-1, SIL2 (Safety Integrity Level 2) theo IEC 61508.
- Số lượng vùng cấu hình: Lên đến 6 bộ vùng (zone sets)
- Nguồn cấp: 24 VDC
- Tiêu chuẩn bảo vệ: IP65 (IEC/EN 60529), IK10
- Nhiệt độ hoạt động: -10°C đến +50°C
- Kích thước (Cao x Rộng x Sâu): 152 x 102 x 112.5 mm
- Thời gian phản hồi: Tối thiểu 62ms, tối đa 482ms (tùy thuộc cấu hình)
- Kết nối: M12 4-pin (Ethernet) và M12 8-pin (Nguồn/I/O)
- Vật liệu vỏ: Nhôm sơn / PC (Polycarbonate)
- Khả năng phát hiện: Có thể lựa chọn 30mm, 40mm, 50mm, 70mm hoặc 150mm
4. Ứng dụng
Datalogic SLS-SA3-08 được ứng dụng rộng rãi trong nhiều ngành công nghiệp để đảm bảo an toàn cho các hoạt động và khu vực nguy hiểm:
- Tế bào robot (Robot cells): Bảo vệ các khu vực làm việc của robot (ví dụ: robot gắp đặt, kiểm tra, thử nghiệm, hàn) bằng cách dừng robot khi có người hoặc vật thể xâm nhập.
- Xe tự hành (AGV - Automated Guided Vehicles) và Xe đẩy tự động (AGC - Automated Guided Carts): Giám sát các vùng xung quanh AGV/AGC để tự động giảm tốc độ hoặc dừng xe khi phát hiện chướng ngại vật hoặc người, tránh va chạm.
- Máy móc mở và dây chuyền xử lý: Bảo vệ các khu vực nguy hiểm xung quanh máy móc đang hoạt động (ví dụ: máy đóng gói, máy cắt, máy ép) nơi có thể xảy ra tiếp xúc với các bộ phận chuyển động.
- Palletizers / Depalletizers: Đảm bảo an toàn cho khu vực xếp dỡ pallet, ngăn chặn truy cập trái phép trong quá trình vận hành.
- Kiểm soát truy cập: Tạo ra các cổng an toàn ảo tại lối vào các khu vực nguy hiểm, kích hoạt dừng máy hoặc báo động khi có người đi qua.
- Giám sát tốc độ an toàn: Khi lắp đặt trên các ứng dụng di động, máy quét có thể điều chỉnh tốc độ hoạt động dựa trên sự hiện diện của đối tượng trong vùng cảnh báo hoặc dừng hẳn khi đối tượng vào vùng an toàn.
