1. Giới thiệu

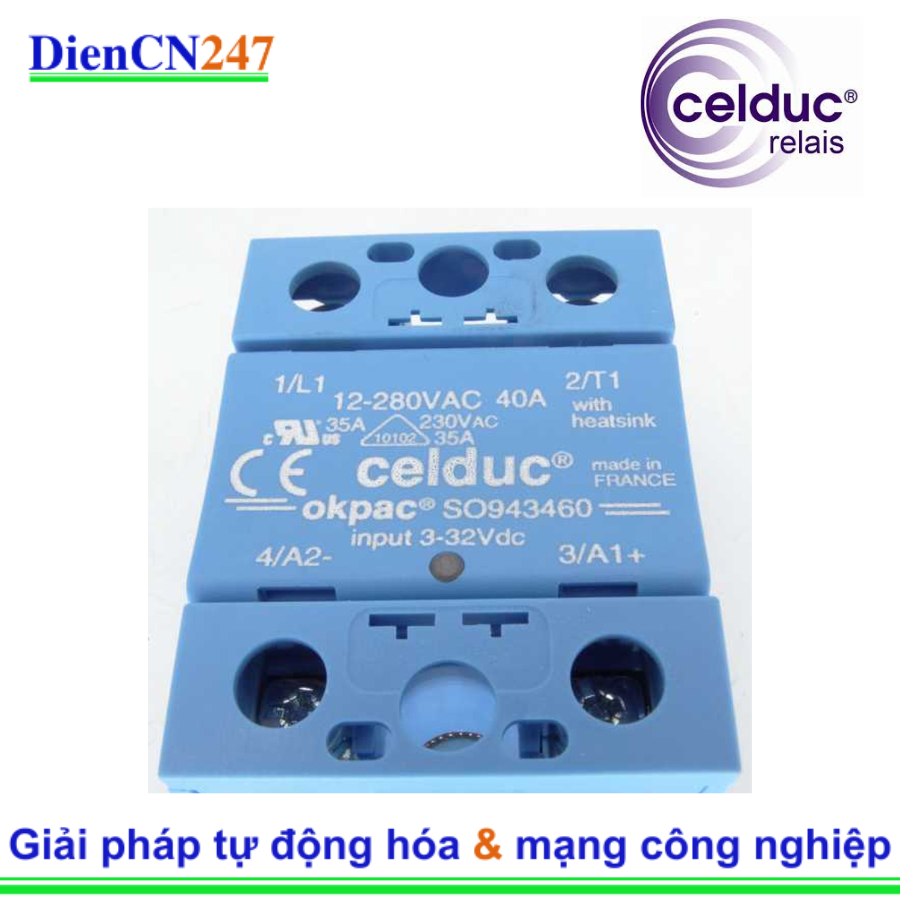

SO943460 là một rơ le bán dẫn (Solid State Relay - SSR) một pha thuộc dòng SO9 của thương hiệu Celduc (Pháp). Đây là thiết bị được thiết kế để đóng ngắt các tải điện xoay chiều mà không cần đến các bộ phận cơ khí chuyển động, mang lại nhiều ưu điểm về độ bền, tuổi thọ và khả năng hoạt động ổn định.
2. Đặc trưng nổi bật:
- Hoạt động không tiếp điểm: Sử dụng công nghệ bán dẫn, loại bỏ hao mòn cơ học, tia lửa điện và tiếng ồn khi chuyển mạch, giúp tăng tuổi thọ và độ tin cậy.
- Chuyên dụng cho tải trở: Được thiết kế đặc biệt để đóng ngắt các tải thuần trở (resistive loads) như bộ gia nhiệt, lò sấy, điện trở đốt nóng.
- Công nghệ TMS²: Sử dụng công nghệ TMS² (Thermo Mechanical Stress Solution) độc quyền của Celduc cho đầu ra thyristor, giúp tăng cường độ bền cơ học và tuổi thọ hoạt động.
- Dải điện áp điều khiển rộng: Cho phép điều khiển bằng điện áp DC trong khoảng từ 3 đến 32VDC với dòng điều khiển ổn định.
- Tích hợp đèn LED báo trạng thái: Đèn LED màu xanh lá cây hiển thị trạng thái hoạt động của rơ le ở đầu vào, giúp dễ dàng theo dõi và chẩn đoán.
- Bảo vệ quá áp đầu vào: Tích hợp mạch bảo vệ chống lại các xung điện áp quá cao ở đầu vào điều khiển.
- Khả năng chuyển mạch tại điểm zero-cross: Rơ le chuyển mạch tại thời điểm điện áp xoay chiều bằng không (zero-cross switching), giúp giảm thiểu nhiễu điện từ (EMI) và tăng tuổi thọ cho tải.
- Tuân thủ các tiêu chuẩn: Được thiết kế và sản xuất theo các tiêu chuẩn EN60947-4-3 (IEC947-4-3) và EN60950/VDE0805, UL và cUL, đảm bảo chất lượng và an toàn.
- Tùy chọn bảo vệ IP20: Có thể tùy chọn thêm nắp bảo vệ để đạt cấp bảo vệ IP20 cho các chân đấu nối.
- Lắp đặt trên tản nhiệt: Cần được lắp đặt trên tản nhiệt phù hợp để đảm bảo khả năng tản nhiệt hiệu quả trong quá trình hoạt động.
3. Thông số kỹ thuật cơ bản:
- Mã sản phẩm: SO943460
- Dòng sản phẩm: SO9
- Loại rơ le: Rơ le bán dẫn (Solid State Relay - SSR) một pha
- Loại tải: Tải trở (Resistive loads)
- Điện áp tải: 12 - 280 VAC
- Dòng tải tối đa: 35 A (tùy thuộc vào tản nhiệt) hoặc 40A (theo một số nguồn)
- Điện áp điều khiển: 3 - 32 VDC
- Dòng điều khiển tối đa: < 13 mA
- Phương pháp chuyển mạch: Zero-cross
- Điện áp đỉnh lặp lại: 600 V
- Thời gian bật/tắt: Tức thời (trong phạm vi nửa chu kỳ điện áp AC)
- Điện trở cách ly: > 10⁹ Ω / 500 VDC
- Điện áp cách ly đầu vào - đầu ra: 4000 Vrms
- Nhiệt độ hoạt động: -55 °C đến +100 °C
- Cấp bảo vệ: IP20 (tùy chọn)
- Kích thước (H x W x D): 59.4 x 45 x 30 mm (ước tính)
- Kiểu lắp đặt: Bắt vít (chassis mount)
- Khối lượng: Khoảng 80 - 91 g
4. Ứng dụng:
Rơ le bán dẫn SO943460 Celduc được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp, đặc biệt là điều khiển các tải trở, bao gồm:
- Điều khiển bộ gia nhiệt: Trong các lò công nghiệp, máy sấy, máy ép nhựa, máy đóng gói và các thiết bị gia nhiệt khác.
- Điều khiển đèn công suất lớn: Trong hệ thống chiếu sáng công nghiệp, sân khấu, quảng cáo.
- Điều khiển điện trở đốt nóng: Trong các ứng dụng gia nhiệt dân dụng và công nghiệp.
- Giao diện giữa bộ điều khiển (PLC, bộ điều khiển nhiệt độ) và tải: Cho phép các tín hiệu điều khiển điện áp thấp điều khiển các tải điện áp cao một cách an toàn và hiệu quả.
- Hệ thống điều khiển nhiệt độ: Trong các ứng dụng yêu cầu kiểm soát nhiệt độ chính xác.
- Dây chuyền sản xuất tự động hóa: Đóng ngắt các thiết bị điện một cách nhanh chóng và tin cậy.
- Tích hợp trong tủ điện công nghiệp: Đảm bảo hoạt động ổn định và an toàn cho hệ thống điện.
