1. Giới Thiệu

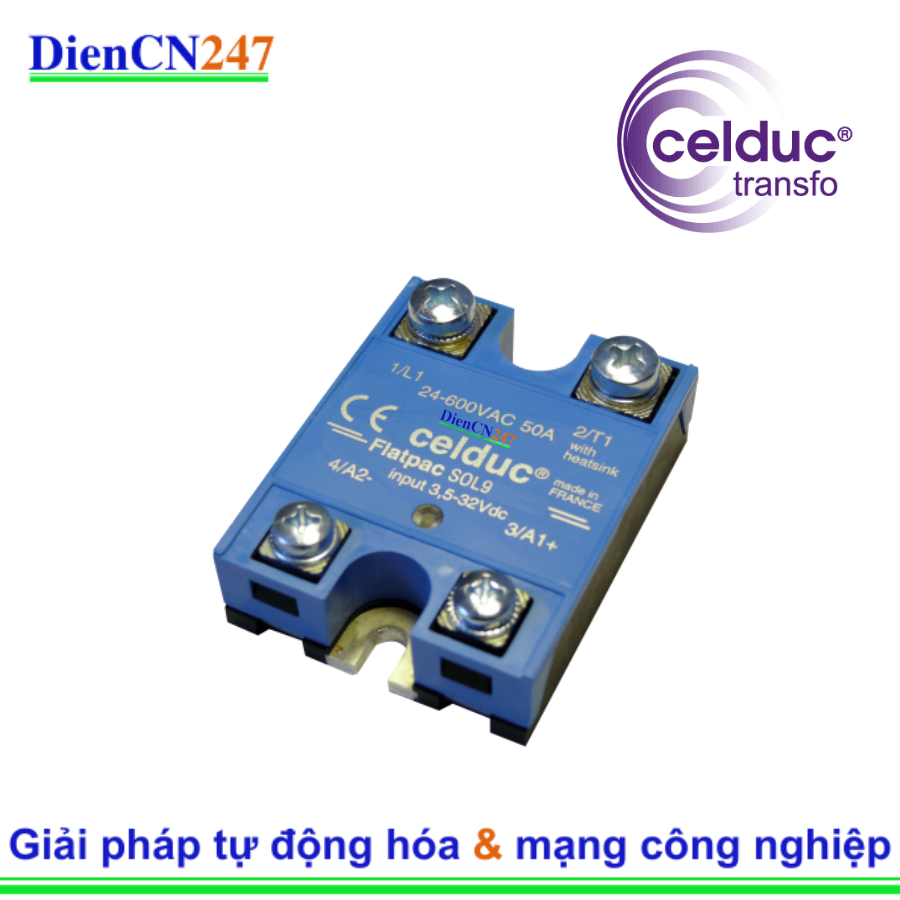

Celduc SOL965460 là một rơ le bán dẫn (SSR) loại một pha, được thiết kế để điều khiển dòng điện xoay chiều (AC) một cách hiệu quả và đáng tin cậy. Khác với rơ le cơ khí truyền thống, SSR hoạt động mà không có bộ phận chuyển động vật lý, giúp tăng tuổi thọ, giảm tiếng ồn và cải thiện hiệu suất. Model SOL965460 đặc biệt phù hợp cho các ứng dụng tải điện trở (tải gia nhiệt) nhờ tính năng chuyển mạch Zero-Cross, giúp giảm thiểu nhiễu điện từ và tăng tuổi thọ của cả rơ le lẫn tải.
2. Đặc Trưng Nổi Bật
Celduc SOL965460 sở hữu nhiều đặc điểm kỹ thuật và tính năng nổi trội:
- Rơ le bán dẫn 1 pha - Zero Cross: Đây là tính năng then chốt. Chuyển mạch Zero-Cross nghĩa là rơ le chỉ đóng hoặc ngắt mạch khi điện áp tải đi qua điểm 0 volt. Điều này giúp giảm thiểu xung điện áp và dòng điện đột ngột, hạn chế nhiễu điện từ (EMI/RFI), tăng tuổi thọ cho các bộ phận điều khiển và tải.
- Dòng điện định mức cao: Với dòng điện định mức Thyristor lên đến 50 A, SOL965460 có khả năng điều khiển các tải công suất lớn một cách ổn định.
- Dải điện áp tải rộng: Hỗ trợ dải điện áp tải từ 24 đến 600 VAC, cho phép ứng dụng linh hoạt trong nhiều hệ thống điện khác nhau.
- Điện áp điều khiển DC: Được điều khiển bằng tín hiệu điện áp một chiều (DC) trong dải 3.5 đến 32 VDC, tương thích với hầu hết các bộ điều khiển logic lập trình (PLC) hoặc vi điều khiển.
- Thiết kế kiểu "Hockey Puck": Với dạng vỏ đế Hockey Puck, SOL965460 dễ dàng lắp đặt bằng cách bắt vít lên tấm tản nhiệt hoặc tủ điện.
- Đèn LED hiển thị trạng thái: Tích hợp đèn LED giúp dễ dàng nhận biết trạng thái hoạt động của rơ le (đang bật hay tắt).
- Cách ly cao: Rơ le được cách ly hoàn toàn giữa mạch điều khiển và mạch tải, đảm bảo an toàn cho hệ thống và người vận hành.
- Độ bền và tuổi thọ cao: Do không có bộ phận cơ khí chuyển động, SOL965460 có tuổi thọ hoạt động cao hơn nhiều so với rơ le điện từ.
- Tuân thủ tiêu chuẩn quốc tế: Đạt các chứng nhận quan trọng như CE, CSA, EAC, UKCA, UL (cURus), VDE, khẳng định chất lượng và độ an toàn của sản phẩm.
3. Thông Số Kỹ Thuật
Dưới đây là các thông số kỹ thuật chi tiết của Celduc SOL965460:
- Loại rơ le: Rơ le bán dẫn 1 pha
- Chế độ chuyển mạch: Zero Cross (Chuyển mạch tại điểm 0V)
- Dòng điện định mức Thyristor: 50 A
- Dòng đóng cắt tối đa @40°C (AC-1): 50 A
- Dải điện áp tải: 24 – 600 VAC
- Điện áp điều khiển (Input): 3.5 – 32 VDC
- Tín hiệu điều khiển: DC – điều chỉnh (regulated)
- Điện áp cách ly (Input/Output): 4000 Vrms
- Tần số hoạt động: 50 / 60 Hz
- Thời gian phản hồi: < 1/2 chu kỳ (khi Zero-Cross)
- Sụt áp trạng thái ON: < 1.6 Vrms @dòng định mức
- Dòng rò trạng thái OFF: < 10 mA rms @điện áp định mức
- Nhiệt độ hoạt động: -55 đến 100°C (Lưu ý: cần có tản nhiệt phù hợp khi hoạt động ở dòng tải cao)
- Kiểu lắp đặt: Bắt vít (Screw Mounting)
- Dạng đầu cực: Bắt vít (Screw Terminals)
- Vỏ ngoài: Dạng đế Hockey Puck (Flatpac)
- Kích thước thân (xấp xỉ): 45 x 58 x 21.5 mm
- Tản nhiệt: Không bao gồm (cần mua riêng tản nhiệt phù hợp với dòng tải và nhiệt độ môi trường)
- Chỉ thị trạng thái: Có đèn LED
4. Ứng Dụng
Celduc SOL965460 được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng điều khiển tải AC chính xác, nhanh chóng và bền bỉ:
- Điều khiển hệ thống gia nhiệt: Đây là ứng dụng phổ biến nhất. SOL965460 được sử dụng trong các lò nung, máy ép nhiệt, máy đúc nhựa, hệ thống sấy, máy hàn nhiệt, lò nung công nghiệp để điều khiển chính xác nhiệt độ thông qua việc đóng/ngắt các bộ phận gia nhiệt.
- Ngành nhựa – cao su: Điều khiển các phần tử gia nhiệt cho khuôn ép, máy đùn, máy tạo hình.
- Hệ thống tự động hóa nhà máy: Đóng/ngắt tải AC, điều khiển các động cơ nhỏ, van điện từ, đèn tín hiệu hoặc các thiết bị công suất khác.
- Ngành dược phẩm và y tế: Kiểm soát nhiệt độ chính xác trong máy sản xuất viên nang, thiết bị đóng gói, hoặc các thiết bị y tế yêu cầu nhiệt độ ổn định.
- Công nghiệp đóng gói: Điều khiển các bộ phận gia nhiệt của máy dán, máy co màng.
- Máy móc chế biến thực phẩm: Kiểm soát các yếu tố gia nhiệt trong quy trình chế biến.
