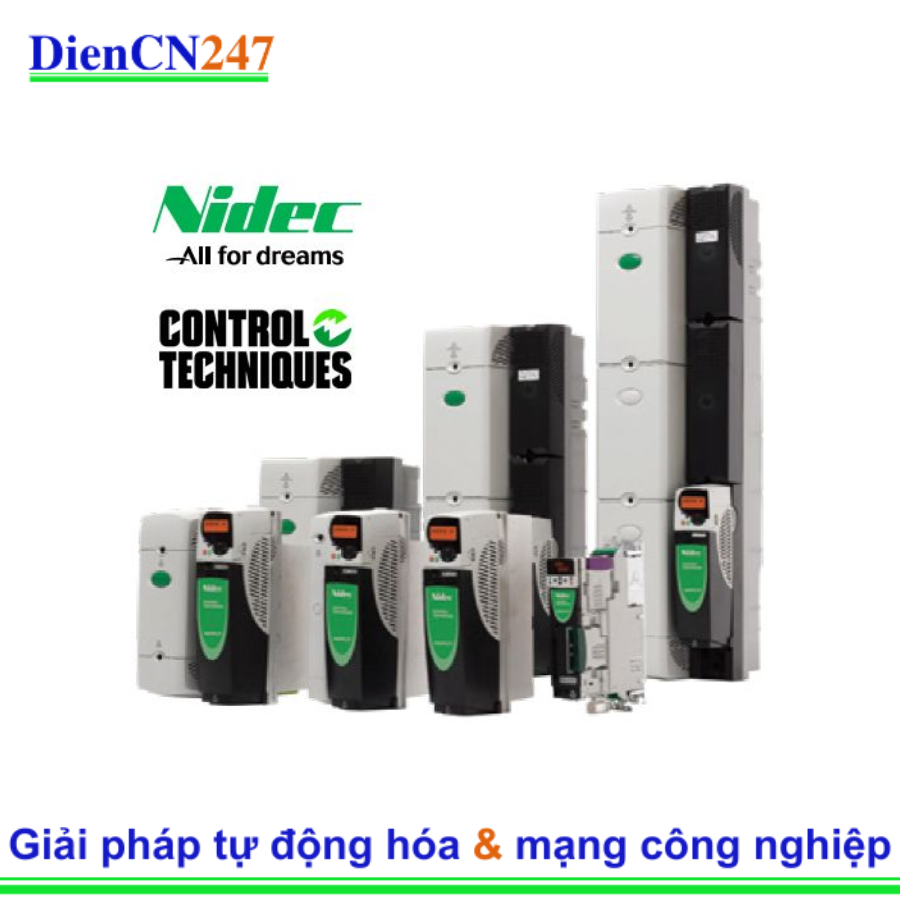

1. Giới thiệu chung về Control Techniques Unidrive SP0401

Control Techniques Unidrive SP là một dòng sản phẩm biến tần và servo drive đa năng, nổi tiếng về khả năng kiểm soát chính xác và linh hoạt cho nhiều loại động cơ và ứng dụng. SP0401 là một model cụ thể trong dòng Unidrive SP, được thiết kế cho các ứng dụng công suất thấp hơn nhưng vẫn yêu cầu hiệu suất cao.

Unidrive SP được biết đến với khả năng "any motor, any encoder" (bất kỳ động cơ nào, bất kỳ bộ mã hóa nào), có nghĩa là nó có thể điều khiển nhiều loại động cơ khác nhau (động cơ cảm ứng, động cơ servo đồng bộ và không đồng bộ) và tương thích với nhiều loại bộ mã hóa phản hồi.

2. Đặc trưng nổi bật

• Tính linh hoạt cao:
  • Có thể hoạt động ở nhiều chế độ điều khiển: V/Hz, Open Loop Vector Control, Closed Loop Induction Motor Control, Rotor Flux Control, Servo Control, Regenerative Control.
  • Khả năng điều khiển cả động cơ AC cảm ứng và động cơ servo AC/động cơ đồng bộ.
  • Tương thích với nhiều loại bộ mã hóa phản hồi (Incremental Encoder, Absolute Encoder, SinCos, Resolver).
• Hiệu suất cao: Cung cấp khả năng kiểm soát tốc độ và vị trí chính xác, đáp ứng nhanh chóng cho các ứng dụng đòi hỏi tính động học cao.
• Tích hợp PLC (Onboard PLC): Unidrive SP có bộ điều khiển lập trình tích hợp sẵn (SyPTLite) sử dụng ngôn ngữ ladder logic, cho phép người dùng thực hiện các chức năng điều khiển máy đơn giản mà không cần PLC bên ngoài, giúp giảm chi phí và đơn giản hóa hệ thống.
• Chức năng an toàn tích hợp (Safe Torque Off - STO): Tuân thủ tiêu chuẩn EN/IEC 61800-5-2 SIL 3, đảm bảo rằng ngõ ra của biến tần bị vô hiệu hóa với mức độ an toàn cao khi chức năng này được kích hoạt, nâng cao an toàn cho người vận hành và thiết bị.
• Khả năng mở rộng mạnh mẽ với Module tùy chọn (Option Modules):
  • Truyền thông: Hỗ trợ nhiều giao thức Fieldbus và Ethernet công nghiệp như SM-CAN, SM-CANOPEN, SM-DEVICENET, SM-ETHERCAT, SM-ETHERNET, SM-INTERBUS, SM-PROFIBUS-DP, SM-PROFINET, SM-SERCOS.
  • Điều khiển ứng dụng: Các module như SM-APPS-LITE-V2, SM-APPS-PLUS, SM-REGISTER, SM-EZMOTION cung cấp các chức năng điều khiển chuyên biệt cho từng loại máy.
  • I/O và Phản hồi: Mở rộng số lượng đầu vào/đầu ra và các loại phản hồi cảm biến.
• Dễ dàng cấu hình và vận hành: Hỗ trợ phần mềm Control Techniques software suite (CTSoft, SyPTPro) cho phép cấu hình, điều chỉnh và sao lưu cấu hình dễ dàng qua cổng Ethernet, Serial hoặc USB.
• Thiết kế nhỏ gọn: Unidrive SP0401 có kích thước nhỏ gọn phù hợp cho việc lắp đặt trong tủ điều khiển.
• Tích hợp điện trở hãm: Các kích thước nhỏ hơn (bao gồm SP0401) có thể có tùy chọn tích hợp điện trở hãm bên trong với bảo vệ nhiệt, phù hợp cho hầu hết các ứng dụng servo.

3. Thông số kỹ thuật

Lưu ý: Các thông số cụ thể có thể thay đổi tùy theo phiên bản và cấu hình chính xác, nhưng đây là các thông số tiêu biểu cho SP0401:

• Loại sản phẩm: Biến tần AC (AC Variable Frequency Drive) và Servo Drive.
• Điện áp cung cấp: 380/480 V AC (3 pha).
• Tần số đầu vào: 50/60 Hz.
• Công suất định mức (Heavy Duty): 0.37 kW (1/2 HP).
• Dòng điện đầu ra (Heavy Duty): 1.3 A.
• Dòng điện đỉnh (Peak Current): Khoảng 2.2 - 2.3 A (Heavy Duty).
• Xếp hạng bảo vệ vỏ bọc: IP20 (phù hợp lắp đặt trong tủ).
• Số lượng khe cắm tùy chọn (Option Slots): 2.
• Đầu vào/đầu ra tích hợp:
  • 3 đầu vào kỹ thuật số cấu hình được.
  • 1 đầu ra kỹ thuật số cấu hình được.
  • 3 đầu vào analog.
  • 2 đầu ra analog.
  • 1 rơle.
  • 1 đầu vào an toàn (STO).
• Giao tiếp nối tiếp tích hợp: Modbus RTU.
• Phạm vi nhiệt độ môi trường: 0°C đến 40°C (32°F đến 104°F).
• Kích thước tổng thể (HxWxD): Khoảng 322 mm x 62 mm x 226 mm.

4. Ứng dụng

Với khả năng đa năng và hiệu suất cao, Control Techniques Unidrive SP0401 được sử dụng rộng rãi trong các ngành công nghiệp và ứng dụng đòi hỏi điều khiển chuyển động chính xác và linh hoạt, bao gồm:

• Máy in và bao bì: Điều khiển chính xác tốc độ và đồng bộ hóa các trục.
• Máy dệt: Điều khiển các cuộn, trục quay, và các bộ phận khác.
• Máy công cụ: Điều khiển trục chính, các trục phụ trợ.
• Ngành gỗ và giấy: Điều khiển máy cắt, máy cưa, máy cuộn.
• Hệ thống băng tải và xử lý vật liệu: Điều khiển tốc độ, vị trí của băng tải, cầu trục.
• Robot và tự động hóa: Các ứng dụng yêu cầu điều khiển servo chính xác.
• Ngành thực phẩm và đồ uống: Điều khiển các máy đóng gói, chiết rót.
• Các ứng dụng OEM: Tích hợp vào các máy móc chuyên dụng đòi hỏi điều khiển động cơ tiên tiến.
