Sport-Club Freiburg sử dụng Bộ chuyển mạch được quản lý Perle PoE trong Kiến trúc mạng phân tán
Khi bộ phận CNTT tích hợp nhiều thiết bị hơn vào kiến trúc mạng, việc đảm bảo băng thông đủ để truyền tải nhiều dữ liệu hơn trở thành mối quan tâm hàng đầu. Các thiết bị chuyển mạch mà họ chọn để tạo điều kiện tích hợp liền mạch cần phải linh hoạt, đáng tin cậy và an toàn.
Franz Schätzle, Trưởng nhóm CNTT tại Sport-Club Freiburg eV, chia sẻ cách bộ chuyển mạch Ethernet công nghiệp Perle cho phép ông tích hợp camera IP và WAP mới vào mạng lưới CNTT phân tán của mình tại Sân vận động Europa-Park. Sport-Club Freiburg là một câu lạc bộ bóng đá Đức đang thi đấu tại Fußball-Bundesliga, một trong những giải đấu quốc gia hàng đầu thế giới. Ban huấn luyện cần có khả năng ghi hình để phân tích video chuyên sâu. Đây là một công cụ mạnh mẽ trong phương pháp tiếp cận của họ nhằm cải thiện kỹ thuật thi đấu của cả đội và cá nhân.

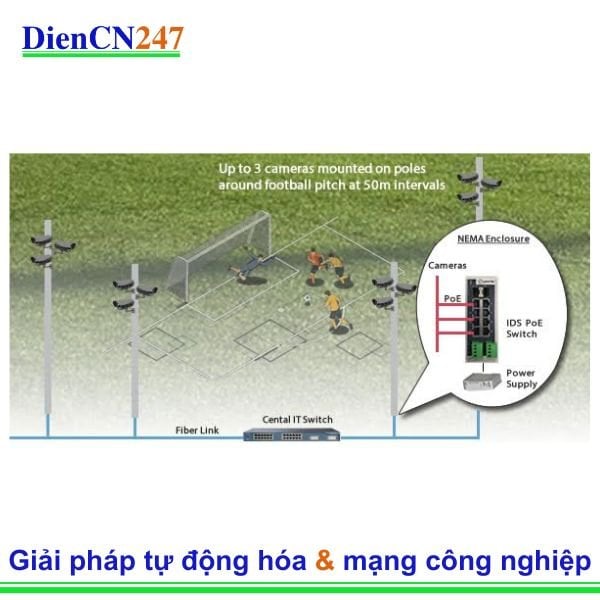

Dự án đầu tiên là lắp đặt hệ thống video hiện đại trên sân để ghi hình cầu thủ trong suốt quá trình luyện tập và thi đấu trực tiếp. Để đảm bảo ghi lại mọi góc độ của trận đấu, camera đã được lắp đặt trên tám cột cách nhau 50m xung quanh chu vi sân bóng. Ba camera PTZ được lắp trên mỗi cột, cùng với thiết bị mạng liên quan được bảo vệ bên trong vỏ thép không gỉ
Schätzle nhận xét: Chúng tôi cần các bộ chuyển mạch PoE chắc chắn, có khả năng cấp nguồn cho camera và truyền tải dữ liệu ghi hình một cách đáng tin cậy đến hệ thống phân tích trung tâm của mạng lõi. Vì các bộ chuyển mạch sẽ được lắp đặt trong các tủ gắn trên cột, chúng phải rất nhỏ gọn và có khả năng chịu được biến động nhiệt độ mà không bị trục trặc.
Ứng dụng thứ hai là cho phép sử dụng mạng WLAN cho toàn bộ nhân viên trên khắp sân vận động. Một loạt các WAP được lắp đặt bên cạnh sân, trong phòng họp báo và trong văn phòng. Tương tự như ứng dụng camera, cần có bộ chuyển mạch PoE để cấp nguồn cho các WAP và cung cấp quyền truy cập mạng đáng tin cậy cho nhân viên khi họ di chuyển.
Đối với cả hai ứng dụng, các công tắc PoE được chọn cần đáp ứng năm yêu cầu chính sau:
- Tối thiểu sáu cổng Ethernet
- Khả năng cung cấp tối thiểu 60W PoE camera và WAP
- Hai cổng cáp quang để truyền dữ liệu dự phòng vào mạng lõi
- Kích thước nhỏ gọn phù hợp với các vỏ thép không gỉ có không gian hạn chế
- Phạm vi nhiệt độ hoạt động rộng để đảm bảo độ tin cậy trong những đợt nắng nóng mùa hè và mùa đông dưới 0 độ
Theo Schätzle, hầu hết mọi người đều không nhận thức được nhu cầu cao về thiết bị CNTT trong môi trường sân vận động. Thiết bị ở rìa mạng thường xuyên phải chịu những điều kiện tương tự như trong môi trường công nghiệp, và chúng tôi đã tính đến điều đó khi lựa chọn sản phẩm.
Schätzle và nhóm của ông có sáu tuần để hoàn tất việc lắp đặt. Tuy nhiên, trong quá trình tìm mua các bộ chuyển mạch PoE đáp ứng yêu cầu kỹ thuật, ông đã gặp khó khăn trong việc tìm kiếm nhà cung cấp có thể giao hàng đúng hạn. Sau đó, ông tìm thấy bộ chuyển mạch Ethernet công nghiệp được quản lý Perle IDS-710HP .
Được trang bị đầy đủ tính năng bên trong vỏ DIN Rail nhỏ gọn, IDS-710HP là một Switch PoE tuân thủ hoàn toàn chuẩn IEEE802.3bt. Switch Gigabit 10 cổng này đi kèm tám cổng đồng PoE 100W và hai khe cắm SFP hỗ trợ cáp quang 1G, cáp quang 2.5G hoặc cáp đồng 10/100/1000Mbps. Dải nhiệt độ hoạt động từ -40°C đến 70°C đảm bảo độ tin cậy ổn định trong môi trường sân vận động ngoài trời. Chức năng đặt lại nguồn PD từ IDS-710HP sẽ khởi động lại từ xa các camera và WAP được kết nối khi cần thiết.
Thiết bị chuyển mạch được quản lý IDS-710 sở hữu các tính năng cấp doanh nghiệp dành cho các môi trường yêu cầu bảo mật mở rộng, QoS và tích hợp mạng. Thiết bị có thể được quản lý bằng địa chỉ IPv6 và hỗ trợ một bộ chức năng quản lý toàn diện bao gồm MRP (IEC62439-2), giao thức Ring cho thời gian phục hồi <10ms , PTP, PROFINET, Modbus TCP, VLAN quản lý, Danh sách Truy cập Quản lý, Yêu cầu Độ mạnh Mật khẩu, RMON, phản chiếu cổng N:1 và nhật ký cảnh báo cục bộ.
Theo Schätzle, Thiết bị chuyển mạch công nghiệp Perle IDS đáp ứng dễ dàng các tiêu chuẩn về tính khả dụng cao, độ tin cậy cao, chất lượng cao và hiệu suất cao cần thiết cho các sản phẩm chúng tôi sử dụng.
Giới thiệu về Sport-Club Freiburg eV – www.scfreiburg.com/
Sport-Club Freiburg eV, thường được gọi là SC Freiburg hoặc đơn giản là Freiburg, là một câu lạc bộ bóng đá Đức, có trụ sở tại thành phố Freiburg im Breisgau, Baden-Württemberg. Được thành lập vào năm 1904, câu lạc bộ này hiện đang thi đấu tại Fußball-Bundesliga, một trong những giải đấu quốc gia hàng đầu thế giới.
