STC-104 TENGCON Vietnam | DienCN247

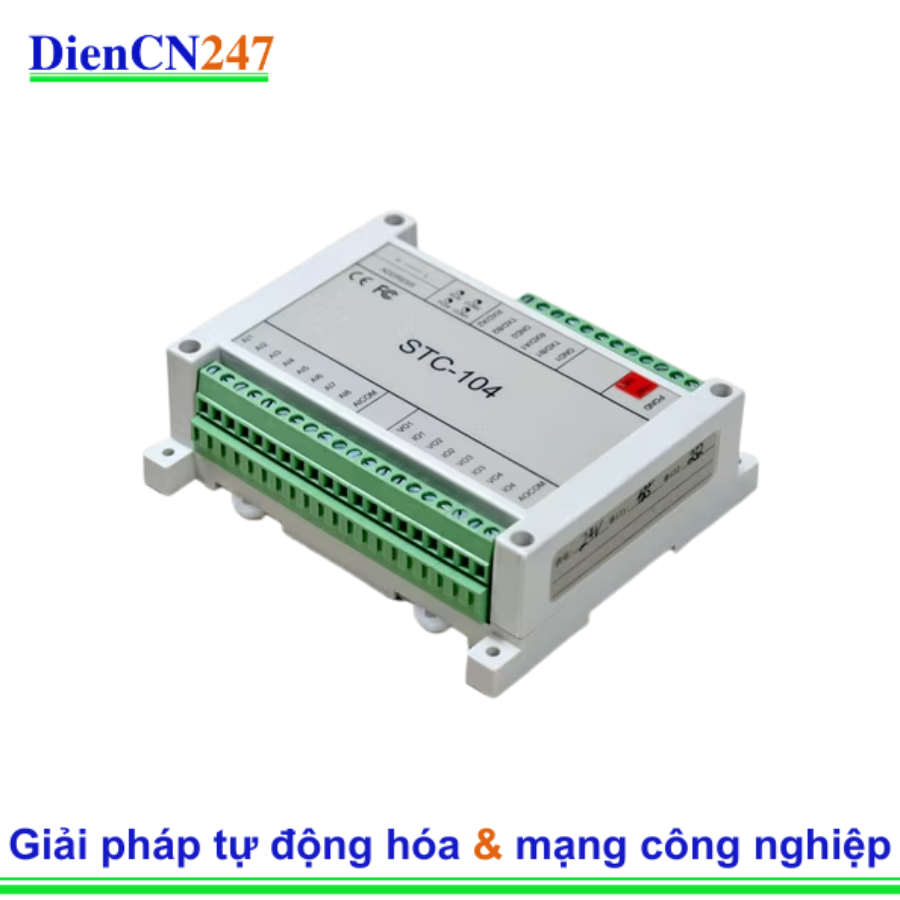

1. Giới thiệu: Module I/O Analog STC-104 TENGCON
STC-104 là một Module I/O (Input/Output) Tương tự (Analog) được thiết kế theo chuẩn công nghiệp, hoạt động như một Đơn vị Đầu cuối Từ xa (RTU) trong các mạng điều khiển phân tán. Chức năng chính của nó là thu thập dữ liệu cảm biến tương tự từ hiện trường và truyền chúng lên hệ thống điều khiển trung tâm (như PLC hoặc SCADA) thông qua giao thức truyền thông chuẩn.
Thiết bị này được thiết kế để lắp đặt trên thanh ray DIN tiêu chuẩn, lý tưởng cho các ứng dụng giám sát và điều khiển chính xác trong môi trường công nghiệp khắc nghiệt.
2. Đặc trưng và Chức năng Chính
STC-104 nổi bật với khả năng xử lý tín hiệu tương tự đa dạng và linh hoạt:
- Tích hợp I/O Analog Đa kênh: Cung cấp 8 kênh đầu vào Analog (AI) và 4 kênh đầu ra Analog (AO), cho phép kết nối đồng thời với nhiều loại cảm biến và thiết bị chấp hành.
- Độ phân giải Cao: Các kênh I/O đều có độ phân giải 12 bit, đảm bảo độ chính xác cao khi chuyển đổi tín hiệu tương tự sang số và ngược lại.
- Giao tiếp Chuẩn Modbus RTU: Sử dụng giao thức Modbus RTU phổ biến qua cổng RS485 (hoặc tùy chọn RS232), dễ dàng tích hợp vào hầu hết các hệ thống SCADA và PLC hiện có.
- Hỗ trợ Tín hiệu Đa dạng: Các đầu vào và đầu ra có thể được cấu hình để hoạt động với tín hiệu điện áp hoặc dòng điện tiêu chuẩn công nghiệp:
- AI: 0∼5V hoặc 0∼20mA
- AO: 0∼10V hoặc 0∼20mA
3. Thông số kỹ thuật Chính
| Thông số Kỹ thuật | Chi tiết |
| Loại Module | Modbus RTU Analog I/O Module |
| Đầu vào Analog (AI) | 8 kênh (0∼5V hoặc 0∼20mA), 12bit |
| Đầu ra Analog (AO) | 4 kênh (0∼10V hoặc 0∼20mA), 12bit |
| Giao thức Truyền thông | Modbus RTU |
| Cổng Truyền thông | 2 cổng RS485 hoặc (1 cổng RS232 + 1 cổng RS485) |
| Nguồn Cung cấp | DC 24V hoặc AC 85∼265V |
| Nhiệt độ Hoạt động | −20∼70∘C |
| Lắp đặt | Thanh ray tiêu chuẩn (Standard rail) hoặc bulông |
4. Ứng dụng Tiêu biểu
Module STC-104 được sử dụng rộng rãi trong các hệ thống tự động hóa đòi hỏi khả năng giám sát và điều khiển tín hiệu tương tự từ xa:
- Giám sát Môi trường/Năng lượng: Thu thập dữ liệu từ các cảm biến nhiệt độ, áp suất, lưu lượng, và độ ẩm trong các nhà máy, tòa nhà thông minh (BMS) hoặc trạm biến áp.
- Hệ thống SCADA và DCS: Mở rộng khả năng I/O cho bộ điều khiển logic lập trình (PLC) hoặc hệ thống điều khiển phân tán, đặc biệt là tại các điểm đo lường xa.
- Điều khiển Quy trình: Cung cấp tín hiệu điều khiển tương tự chính xác (0∼10V hoặc 4∼20mA) cho các thiết bị chấp hành như van điều khiển, biến tần (VFD), và bộ điều khiển PID.
- Tự động hóa Công nghiệp Tổng quát: Áp dụng trong các dây chuyền sản xuất, hệ thống bơm, và các ứng dụng cần đo lường và điều chỉnh liên tục các đại lượng vật lý.
