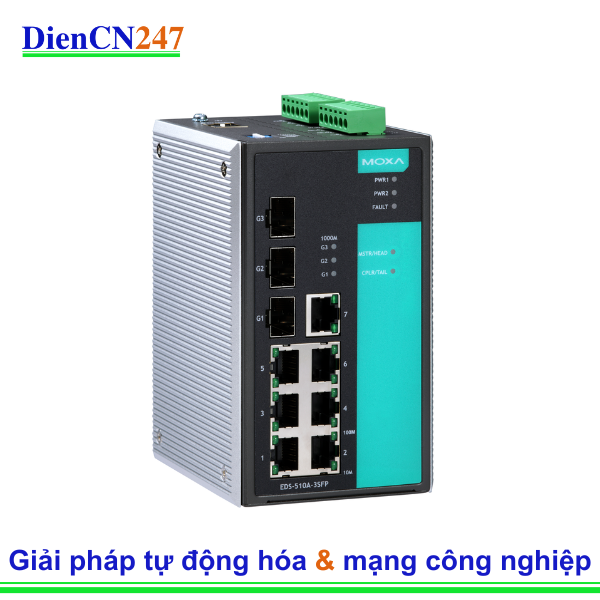

Switch công nghiệp EDS-510A-3SFP có phù hợp cho hệ thống SCADA trong nhà máy không?

Trong nhiều hệ thống SCADA hoặc dây chuyền tự động hóa, mạng Ethernet công nghiệp phải hoạt động liên tục 24/7 và chịu được môi trường khắc nghiệt như rung động, nhiễu điện từ hoặc nhiệt độ cao.

Nếu sử dụng switch mạng văn phòng thông thường, hệ thống có thể gặp các rủi ro như:

• Mất kết nối khi rung động cơ học

• Broadcast storm làm treo toàn bộ mạng

• Không có cơ chế dự phòng khi đứt cáp

• Không chịu được nhiệt độ tủ điện công nghiệp

• Không có nguồn cấp dự phòng

Đây là lý do các hệ thống SCADA và mạng tự động hóa thường sử dụng switch Ethernet công nghiệp chuyên dụng như Moxa EDS-510A-3SFP. Cùng Diencn247 tìm hiểu chi tiết nhé!

Những vấn đề mạng công nghiệp cần được giải quyết

Trong các nhà máy thép, xi măng, năng lượng hoặc cảng biển, hệ thống mạng thường phải đáp ứng các yêu cầu sau:

1. Hoạt động ổn định 24/7

Thiết bị mạng phải duy trì uptime cao để tránh dừng hệ thống sản xuất.

2. Có cơ chế dự phòng nhanh

Nếu một đường cáp bị đứt hoặc thiết bị mất nguồn, mạng phải khôi phục trong thời gian mili giây để hệ thống điều khiển không bị gián đoạn.

3. Chịu được môi trường công nghiệp

Thiết bị thường được lắp trong tủ điện có:

• nhiệt độ cao

• rung động cơ học

• nhiễu điện từ từ motor và biến tần

Các thông số quan trọng của EDS-510A-3SFP

Switch Moxa EDS-510A-3SFP được thiết kế để giải quyết các yêu cầu trên với các đặc điểm quan trọng:

Nhiệt độ hoạt động

• -40 ~ 75°C (phiên bản T)

Cơ chế dự phòng mạng

• Turbo Ring / Turbo Chain

• thời gian khôi phục mạng dưới 20 ms

Độ tin cậy

• MTBF cao, phù hợp vận hành liên tục trong nhà máy

Nguồn cấp

• Dual power input (nguồn dự phòng)

Khả năng quản lý mạng

• VLAN

• QoS

• IGMP Snooping

• SNMP quản lý từ SCADA hoặc NMS

Kết nối quang

• 3 cổng SFP cho truyền dẫn xa và chống nhiễu

Những yếu tố này quan trọng hơn số lượng port khi thiết kế hệ thống mạng công nghiệp.

Khi nào nên sử dụng EDS-510A-3SFP?

Switch này phù hợp cho các hệ thống:

Nhà máy sản xuất

• thép

• xi măng

• năng lượng

• hóa chất

Hệ thống SCADA

• hơn 10 thiết bị trong mạng

• cần dự phòng ring

• yêu cầu uptime cao

Hạ tầng ngoài trời

• tủ điện hiện trường

• trạm năng lượng

• hệ thống cảng

Khi nào không cần dùng switch này?

Trong một số trường hợp, switch công nghiệp có thể không cần thiết:

• mạng văn phòng nhỏ

• hệ thống chỉ có vài thiết bị

• không yêu cầu dự phòng

• môi trường không có yếu tố công nghiệp

Trong các trường hợp này, switch Ethernet thông thường có thể đáp ứng đủ nhu cầu.

Kiến trúc mạng đề xuất trong hệ thống SCADA

Một kiến trúc phổ biến trong nhà máy là:

PLC / RTU
↓
Access Switch
↓
Industrial Ring Network
↓
Core Switch
↓
SCADA Server

Trong kiến trúc này:

• Moxa EDS-510A-3SFP thường đóng vai trò switch access hoặc distribution

• tham gia vào ring network dự phòng

Nếu một đường cáp bị đứt, cơ chế ring sẽ tự động chuyển hướng lưu lượng để duy trì kết nối.

So sánh nhanh với switch thông thường

Do đó switch công nghiệp thường được sử dụng trong các hệ thống tự động hóa và SCADA.

Câu hỏi thường gặp

Switch có hỗ trợ Modbus TCP không?

Có. Switch hoạt động ở Layer 2 nên có thể truyền mọi giao thức Ethernet như Modbus TCP, PROFINET hoặc EtherNet/IP.

Có thể cấu hình qua web không?

Có. Thiết bị hỗ trợ Web GUI, CLI và SNMP.

Có cần license không?

Không. Các tính năng mạng cơ bản được tích hợp sẵn.

Thời gian khôi phục ring là bao lâu?

Với cơ chế Turbo Ring của Moxa, thời gian khôi phục có thể dưới 20 ms.

Kết luận

Switch Moxa EDS-510A-3SFP phù hợp khi:

• hệ thống SCADA hoặc tự động hóa cần hoạt động 24/7

• cần cơ chế dự phòng mạng mili giây

• môi trường có rung động hoặc nhiễu điện từ

• cần truyền dữ liệu qua cáp quang

Thiết bị có thể không cần thiết trong các hệ thống văn phòng nhỏ hoặc mạng không yêu cầu độ tin cậy cao.
