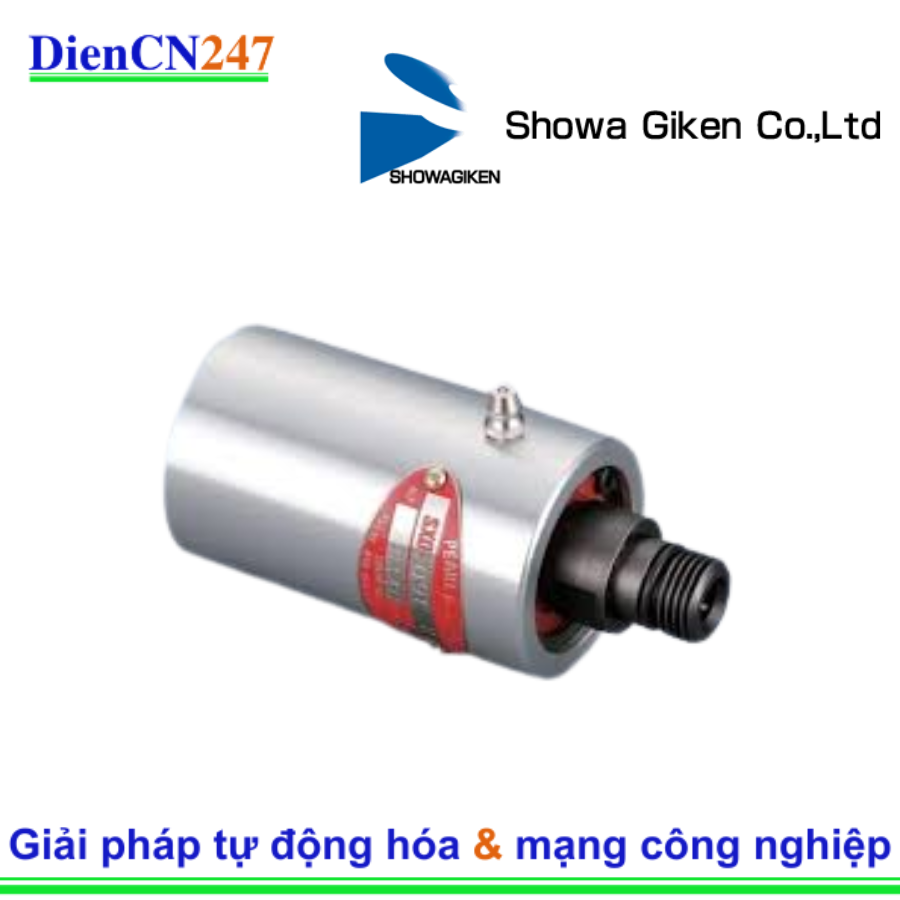

1. Giới thiệu về SXO-091-2 RH Showa Giken

SXO-091-2 RH là một loại khớp nối xoay (Rotary Joint) kiểu góc vuông (90° Style), được thiết kế để truyền dẫn các môi chất như nước làm mát, dầu thủy lực hoặc dung dịch cắt từ một nguồn cố định vào trục quay của máy móc.

Ký hiệu "RH" (Right Hand) xác định hướng ren phải của trục rotor, giúp khớp nối tự siết chặt hơn khi trục máy quay ngược chiều kim đồng hồ, đảm bảo tính an toàn và chống rò rỉ tuyệt đối. Với thiết kế nhỏ gọn và độ chính xác cao, sản phẩm này là sự lựa chọn hàng đầu cho các trung tâm gia công CNC và máy khoan tốc độ cao.

2. Đặc trưng nổi bật

Dòng SXO Series của Showa Giken sở hữu nhiều ưu điểm vượt trội về công nghệ làm kín:

• Tối ưu tốc độ cao: Nhờ thiết kế rotor được gia công tinh xảo và hệ thống ổ bi chính xác, thiết bị có thể vận hành ổn định ở tốc độ lên đến 10.000 vòng/phút.
• Chống ăn mòn và mài mòn: Vỏ ngoài được làm bằng hợp kim nhôm xử lý Anodized, trong khi rotor được làm từ thép công cụ mạ điện, giúp tăng cường độ cứng và khả năng chịu môi trường khắc nghiệt.
• Hệ thống Seal tiên tiến: Sử dụng con dấu cơ khí (Mechanical Seal) bằng Carbon và thép công cụ chuyên dụng, giúp giảm thiểu ma sát, nhiệt lượng và ngăn chặn rò rỉ môi chất hiệu quả.
• Thiết kế 90 độ: Cấu trúc dạng chữ L giúp tiết kiệm không gian lắp đặt, phù hợp cho các vị trí có diện tích hạn chế trong máy công cụ.
• Dễ dàng bảo trì: Cấu tạo đơn giản cho phép thay thế linh kiện tiêu chuẩn một cách nhanh chóng, giảm thiểu thời gian dừng máy.

3. Thông số kỹ thuật

Model SXO-091-2 RH có các thông số kỹ thuật tiêu chuẩn như sau:

• Môi chất sử dụng: Nước (Water), Dầu (Oil), Dung dịch cắt gọt (Coolant).
• Áp suất vận hành tối đa: 6.9 MPa (tương đương khoảng 69 bar).
• Tốc độ quay tối đa: 10.000 RPM (vòng/phút).
• Nhiệt độ hoạt động tối đa: 120°C.
• Kích thước kết nối (Supply Side): Rc 3/8 (Ren trong).
• Kích thước ren Rotor (Mounting): M16 x 1.5 RH (Ren phải).
• Vật liệu Seal: Standard Seal (Carbon to Tool Steel).

4. Ứng dụng thực tế

Khớp nối xoay Showa Giken SXO-091-2 RH được ứng dụng rộng rãi trong các ngành công nghiệp nặng và cơ khí chính xác:

• Máy công cụ (Machine Tools): Cung cấp nước làm mát xuyên tâm (Through-spindle coolant) cho máy phay CNC, máy khoan, máy tiện tốc độ cao.
• Ngành sản xuất linh kiện điện tử: Sử dụng trong các thiết bị quay cần độ chính xác cực cao và không được phép rò rỉ môi chất.
• Hệ thống thủy lực quay: Truyền dẫn dầu thủy lực cho các cơ cấu kẹp, mâm cặp (Chucks) trên trục quay.
• Công nghiệp bao bì và nhựa: Làm mát hoặc gia nhiệt cho các trục lô, con lăn trong quy trình cán, ép màng.
