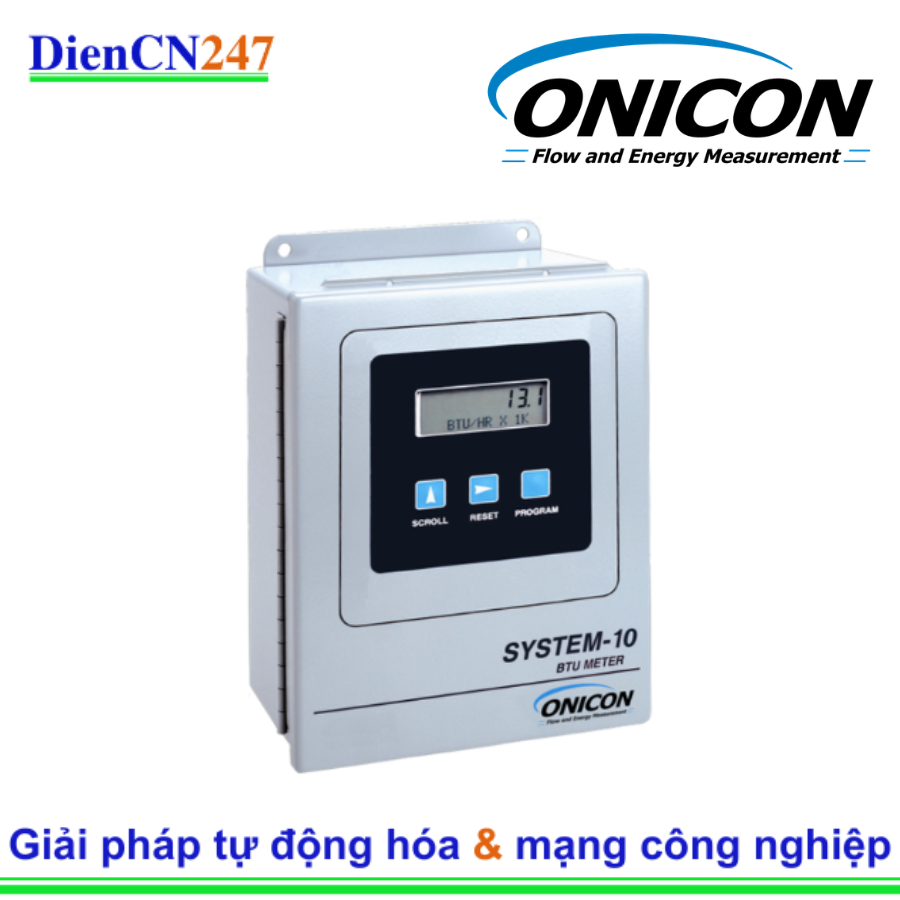

1. Giới thiệu SYSTEM-10 ONICON

ONICON SYSTEM-10 là một thiết bị tính toán năng lượng BTU (BTU Meter) dạng kỹ thuật số cực kỳ chính xác và linh hoạt. Được thiết kế để đo lường năng lượng nhiệt trong các hệ thống sưởi ấm, làm mát và điều hòa không khí (HVAC), SYSTEM-10 đóng vai trò là "bộ não" kết nối với các cảm biến lưu lượng và cảm biến nhiệt độ để cung cấp dữ liệu tiêu thụ năng lượng theo thời gian thực.

Thiết bị này nổi tiếng với khả năng tích hợp liền mạch vào các hệ thống quản lý tòa nhà (BMS) nhờ các giao thức truyền thông đa dạng, giúp người vận hành tối ưu hóa hiệu suất và tiết kiệm chi phí năng lượng.

2. Đặc trưng nổi bật

• Độ chính xác cao: SYSTEM-10 được hiệu chuẩn tại nhà máy cùng với các cảm biến đi kèm, đảm bảo kết quả đo lường năng lượng đạt chuẩn NIST (Viện Tiêu chuẩn và Kỹ thuật Quốc gia Hoa Kỳ).
• Linh hoạt trong kết nối: Thiết bị hỗ trợ hầu hết các loại cảm biến lưu lượng của ONICON cũng như các loại cảm biến nhiệt độ Pt1000 RTD chất lượng cao.
• Màn hình hiển thị trực quan: Tích hợp màn hình LCD 2 dòng, giúp người dùng dễ dàng theo dõi trực tiếp các chỉ số như tốc độ dòng chảy, nhiệt độ cung cấp/nhiệt độ hồi và tổng năng lượng đã tiêu thụ.
• Dễ dàng lắp đặt: Thiết kế nhỏ gọn, có thể gắn trực tiếp trên tường hoặc trên tủ điện, hỗ trợ cấu hình nhanh chóng ngay tại hiện trường.
• Khả năng mở rộng: Hỗ trợ nhiều module truyền thông khác nhau, cho phép nâng cấp hệ thống mà không cần thay thế toàn bộ thiết bị.

3. Thông số kỹ thuật

Dưới đây là các thông số cơ bản giúp bạn đánh giá sự phù hợp của thiết bị với hệ thống:

• Nguồn điện cấp: 24 VAC hoặc 24 VDC.
• Đầu vào nhiệt độ: Cặp cảm biến RTD 1000 Ohm bạch kim, được ghép cặp chính xác.
• Đầu vào lưu lượng: Tín hiệu xung (Pulse) hoặc tín hiệu analog (4-20mA) từ các thiết bị đo lưu lượng.
• Tín hiệu đầu ra: Cổng RS485 mặc định hỗ trợ giao thức BACnet MS/TP hoặc Modbus RTU. Tùy chọn thêm ngõ ra Analog 4-20mA.
• Vỏ bảo vệ: Đạt tiêu chuẩn NEMA 1 (trong nhà), có tùy chọn NEMA 4 (ngoài trời) cho các môi trường khắc nghiệt.
• Môi trường hoạt động: Nhiệt độ từ -20°C đến 65°C.

4. Ứng dụng

ONICON SYSTEM-10 là lựa chọn hàng đầu cho các dự án yêu cầu quản lý năng lượng chặt chẽ:

• Hệ thống nước lạnh (Chilled Water): Đo lường và giám sát năng lượng tại các trung tâm dữ liệu, bệnh viện và tòa nhà văn phòng cao tầng.
• Hệ thống sưởi trung tâm: Theo dõi hiệu quả truyền nhiệt trong các mạng lưới sưởi ấm khu vực.
• Thanh toán chi phí năng lượng (Billing): Cung cấp dữ liệu chính xác để tính hóa đơn năng lượng cho từng căn hộ hoặc các gian hàng thuê trong trung tâm thương mại.
• Tối ưu hóa hệ thống HVAC: Cung cấp dữ liệu để điều chỉnh công suất máy bơm và máy làm lạnh, giúp giảm thiểu lãng phí điện năng.
