T22CT 1TF75L000000 Lumel Vietnam | DienCN247
1. Giới thiệu

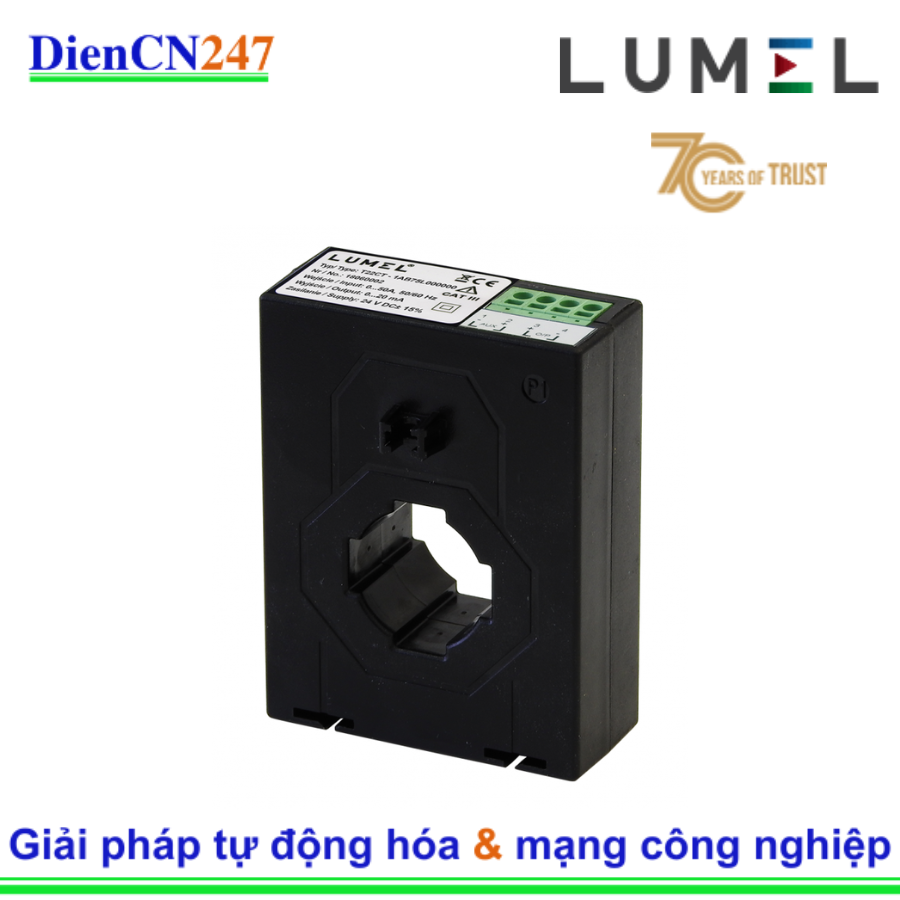

Bộ chuyển đổi dòng điện xoay chiều T22CT 1TF75L000000 của Lumel.
- Loại sản phẩm: Bộ chuyển đổi dòng điện xoay chiều (AC Current Transducer).
- Nhà sản xuất: Lumel S.A. (Ba Lan).
- Mã sản phẩm: T22CT 1TF75L000000.
- Chức năng chính: Đo lường dòng điện xoay chiều (AC) với tần số 50/60Hz và chuyển đổi thành tín hiệu đầu ra DC tỷ lệ 4...20 mA hoặc 0...20 mA.
- Ứng dụng: Phân tích mạng điện, giám sát và đo lường các mạng điện hình sin và bị méo.
2. Đặc trưng:
- Đo dòng điện AC: Chuyên dùng để đo dòng điện xoay chiều.
- Dải đo: 300A AC (được chỉ định bởi "1TF75" trong mã sản phẩm, trong đó "1T" có thể liên quan đến kích thước và "F" có thể liên quan đến dải đo).
- Ngõ ra analog: Cung cấp ngõ ra DC tỷ lệ 4...20 mA.
- Cách ly điện cao: Đảm bảo an toàn và chống nhiễu giữa dây dẫn sơ cấp và đầu ra.
- Kết nối dễ dàng và an toàn: Sử dụng thiết bị đầu cuối kẹp lò xo.
- Lắp đặt linh hoạt:
- Gắn trực tiếp lên thanh cái bằng vít cố định tích hợp.
- Có thể lắp trên ray DIN 35mm (với phụ kiện tùy chọn).
- Độ ổn định cao: Thiết kế giúp thiết bị hoạt động ổn định hơn so với các loại biến dòng analog sử dụng nguồn loop thông thường nhờ có 2 dây nguồn và 2 dây tín hiệu riêng biệt.
3. Thông số kỹ thuật:
- Dải đo dòng điện sơ cấp (Iin): 300 A AC.
- Ngõ ra (Iout): 4...20 mA DC.
- Tần số: 50/60 Hz.
- Nguồn cấp: 24 V DC ± 15%.
- Sai số: ± 0.5%.
- Thời gian đáp ứng: < 600 ms.
- Điện áp tối đa: 720 V AC.
- Điện áp cách ly: 6400 V AC.
- Đường kính lỗ trong (Øint): 28 mm (cho phép luồn dây dẫn có kích thước phù hợp).
- Kích thước (1T): 70 x 30 mm (có thể là kích thước ngoài của bộ chuyển đổi).
- Tiêu chuẩn: Có thể tuân theo các tiêu chuẩn công nghiệp của EU.
- Bảo hành: Thông thường là 36 tháng từ nhà sản xuất (tùy thuộc vào nhà cung cấp).
4. Ứng dụng:
- Giám sát dòng điện trong các hệ thống điện công nghiệp và dân dụng.
- Đo lường và kiểm soát dòng điện trong các tủ điện, trạm biến áp, máy phát điện.
- Cung cấp tín hiệu dòng điện cho các thiết bị hiển thị, bộ ghi dữ liệu, PLC, hệ thống SCADA.
- Bảo vệ quá dòng trong các mạch điện.
- Phân tích và giám sát chất lượng điện năng.
- Sử dụng trong các hệ thống tự động hóa và điều khiển.
