T77530-10 A.I.Tek Vietnam | DienCN247

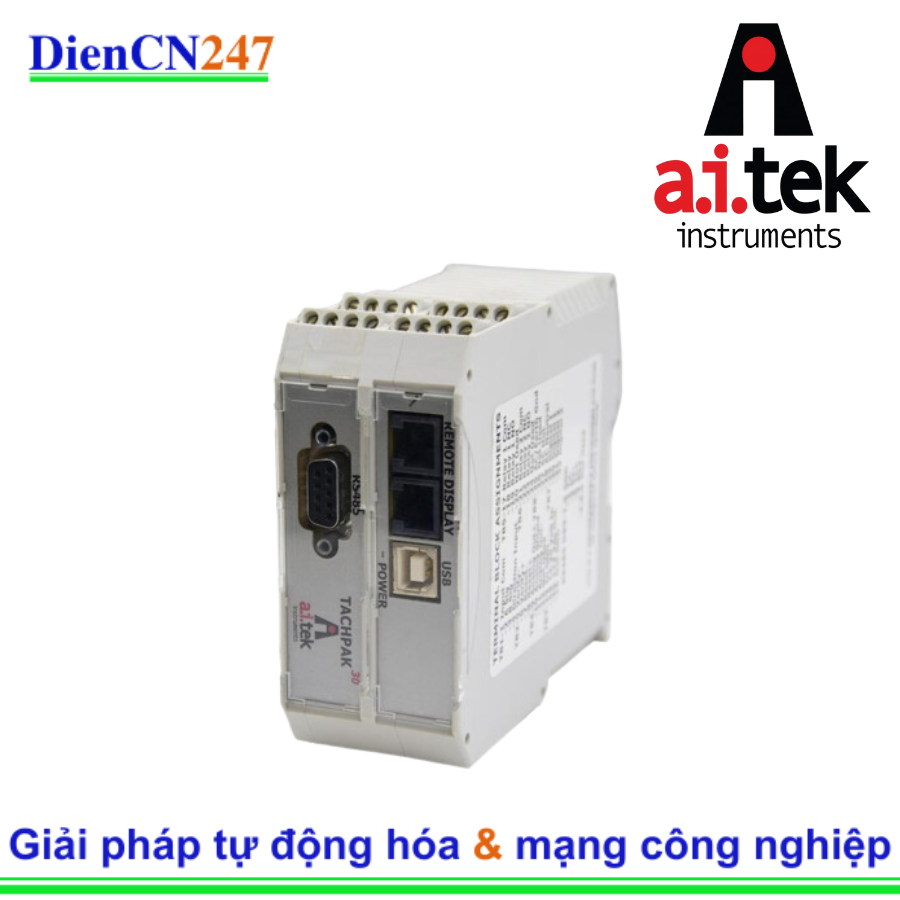

1. Giới thiệu về A.I.Tek T77530-10
A.I.Tek Instruments, một thương hiệu nổi tiếng trong lĩnh vực đo tốc độ và cảm biến, đã phát triển dòng TACHPAK 30 để đáp ứng nhu cầu khắt khe của ngành công nghiệp. T77530-10 là một phiên bản cụ thể của TACHPAK 30, cung cấp khả năng xử lý tín hiệu tốc độ kỹ thuật số với độ chính xác và tốc độ phản hồi vượt trội. Thiết bị này không chỉ hiển thị giá trị mà còn cung cấp các ngõ ra điều khiển và tín hiệu analog để tích hợp vào các hệ thống tự động hóa phức tạp.
2. Đặc trưng nổi bật
A.I.Tek T77530-10 sở hữu nhiều đặc điểm nổi bật, giúp nó trở thành một công cụ mạnh mẽ và đáng tin cậy:
Độ chính xác và tốc độ cao:
Độ chính xác vượt trội: Đạt ±0.005% cho ngõ ra relay và ±0.1% cho ngõ ra analog, đảm bảo kết quả đo lường cực kỳ đáng tin cậy.
Thời gian phản hồi nhanh: Chỉ 7.6 ms (cho analog), 16.5 ms (cho relay cơ) và 2 ms (cho relay số), cho phép giám sát và điều khiển gần như thời gian thực.
Chế độ hoạt động đa dạng: Có thể hoạt động ở chế độ tần số, chu kỳ (period) hoặc đếm (counter mode), mang lại sự linh hoạt cho nhiều ứng dụng khác nhau.
Ngõ ra linh hoạt:
Ngõ ra analog: Tùy chọn 0-20 mA, 4-20 mA, hoặc -20 đến 0 đến +20 mA (có thể lựa chọn bởi người dùng), dễ dàng tích hợp với PLC, DCS, hoặc các thiết bị hiển thị.
Ngõ ra relay: Bao gồm 2 relay cơ (Form C, 6 A @ 277 Vac) và 2 relay bán dẫn (solid-state, Form A, 0.4 A @ 60 Vac hoặc DC), cho phép điều khiển trực tiếp các thiết bị ngoại vi hoặc kích hoạt cảnh báo.
Cấu hình và lập trình dễ dàng: Thiết bị có thể lập trình tại hiện trường bằng phần mềm TACHLINK™ hoặc TACHTROL® plus, giúp người dùng tùy chỉnh các thông số như ngưỡng báo động, độ trễ, và chức năng toán học.
Khả năng xử lý tín hiệu: Cho phép người dùng xác định mức logic đầu vào, chế độ lấy trung bình, điểm đặt báo động và hysteresis. Ngoài ra, nó còn có chức năng chuẩn hóa tín hiệu và các hàm toán học để xử lý dữ liệu đầu vào.
Tương thích màn hình hiển thị kỹ thuật số: Có thể kết nối với tối đa 8 màn hình hiển thị từ xa TACHTROL® plus để hiển thị giá trị.
Nguồn cấp đa dạng: Chấp nhận dải điện áp rộng (12-30 VDC hoặc 80-264 VAC, 50-60 Hz), giúp dễ dàng lắp đặt trong nhiều hệ thống điện khác nhau.
Độ bền cao: Được thiết kế để chịu được các điều kiện môi trường công nghiệp khắc nghiệt như nhiệt độ, rung động và sốc. Tuân thủ tiêu chuẩn EMC/CE và RoHS.
3. Thông số kỹ thuật chính
Dải tần số đầu vào:
Giới hạn trên: 50 kHz (tối đa tuyệt đối), 40 kHz (điển hình)
Giới hạn dưới: 0.005 Hz (tối thiểu tuyệt đối)
Độ nhạy đầu vào:
Mức logic đầu vào: Có thể điều chỉnh từ 200mV đến +28V (AC hoặc DC)
Cách ly điện: 500 Vrms liên tục giữa kênh đầu vào và ngõ ra.
Ngõ ra Analog:
Dải: 0-20 mA, 4-20 mA, -20 đến 0 đến +20 mA (có thể lựa chọn)
Độ chính xác: ±0.1% toàn dải
Trở kháng vòng lặp: 100-1000 ohms
Thời gian phản hồi: 6.55 ms + 1 ms ổn định
Relay cơ:
Số lượng: 2 (Form C)
Công suất tiếp điểm: 6 A @ 277 Vac, 5 A @ 30 Vdc, 10A @ 125/250 Vac
Thời gian phản hồi: 16.5 ms (tối đa)
Relay bán dẫn (Solid-State Relay):
Số lượng: 2 (Form A)
Công suất tiếp điểm: 400 mA @ 60 V (AC hoặc DC)
Thời gian phản hồi: 2 ms (tối đa), 0.8 ms (điển hình)
Nguồn cấp: 12-30 VDC hoặc 80-264 VAC, 50-60 Hz
Nhiệt độ hoạt động:
Vận hành: -25°C đến +65°C
Lưu trữ: -40°C đến +85°C
Kích thước: Thường là loại gắn bảng điều khiển (panel mount).
Tiêu chuẩn: EMC/CE compliant, RoHS compliant.
4. Ứng dụng
A.I.Tek T77530-10 là một thiết bị cực kỳ linh hoạt và được ứng dụng rộng rãi trong nhiều ngành công nghiệp:
Giám sát tốc độ động cơ và tuabin: Đo tốc độ quay của động cơ điện, động cơ diesel, tuabin hơi, tuabin khí trong các nhà máy điện, dầu khí, và hàng hải.
Kiểm soát và bảo vệ máy móc: Cung cấp tín hiệu cảnh báo hoặc dừng máy khi tốc độ vượt quá ngưỡng an toàn, bảo vệ thiết bị khỏi hư hỏng.
Kiểm soát quy trình sản xuất: Giám sát tốc độ băng tải, máy trộn, máy bơm trong các nhà máy hóa chất, thực phẩm, và dược phẩm để đảm bảo chất lượng sản phẩm và hiệu quả vận hành.
Hệ thống tự động hóa công nghiệp: Cung cấp tín hiệu tốc độ chính xác cho PLC, DCS để điều khiển và điều chỉnh các biến số quy trình.
Kiểm tra và thử nghiệm: Sử dụng trong các phòng thí nghiệm và cơ sở thử nghiệm để đo lường hiệu suất thiết bị.
Ngành hàng không vũ trụ: Giám sát tốc độ động cơ và các bộ phận quay khác trên máy bay và các phương tiện vũ trụ.
