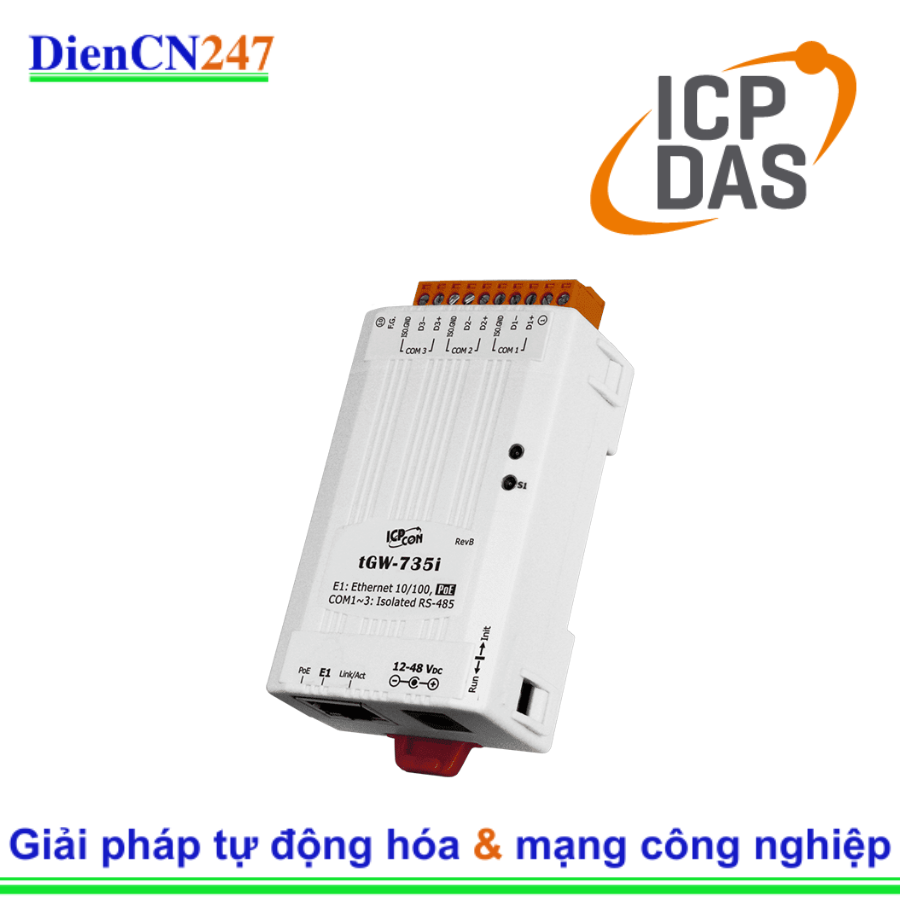

1. Giới thiệu tGW-735i ICP DAS
tGW-735i là một giải pháp cầu nối, cho phép truyền dữ liệu giữa các thiết bị sử dụng giao thức nối tiếp Modbus RTU/ASCII và các thiết bị trên mạng Ethernet dùng Modbus TCP. Với thiết kế nhỏ gọn và khả năng lắp đặt trên thanh ray DIN, tGW-735i rất phù hợp cho các môi trường công nghiệp. Thiết bị có bộ xử lý 32-bit ARM mạnh mẽ, đảm bảo xử lý lưu lượng mạng hiệu quả và cung cấp giao diện quản lý web trực quan để cấu hình dễ dàng.
2. Đặc trưng nổi bật
- Hỗ trợ đa giao thức: Hỗ trợ đồng thời cả Modbus TCP (Master/Slave) và Modbus RTU/ASCII (Master/Slave), cho phép giao tiếp linh hoạt với nhiều loại thiết bị khác nhau.
- Chức năng Master/Slave: Có thể hoạt động như một Modbus TCP Client để giao tiếp với các server Modbus TCP, hoặc như một Modbus TCP Server để cho phép các client bên ngoài truy cập vào các thiết bị nối tiếp.
- Cách ly quang học: Cổng RS-485 được cách ly 3000 VDC, bảo vệ thiết bị khỏi các nhiễu điện áp đột ngột trong môi trường công nghiệp.
- Hỗ trợ PoE: Tương thích với chuẩn IEEE 802.3af PoE (Class 1), cho phép cấp nguồn qua cáp Ethernet, giúp việc lắp đặt trở nên gọn gàng và đơn giản hơn.
- Bộ nhớ cache: Tính năng này giúp tăng tốc độ phản hồi của Modbus TCP bằng cách lưu trữ dữ liệu đã đọc, giảm tải cho các thiết bị nối tiếp.
3. Thông số kỹ thuật
- Giao thức: Modbus TCP/UDP (Master/Slave), Modbus RTU/ASCII (Master/Slave).
- Cổng kết nối:
- Ethernet: 1 cổng 10/100 Base-TX (RJ45), hỗ trợ Auto-MDI/MDIX và PoE.
- Nối tiếp: 3 cổng RS-485 2 dây, cách ly quang học.
- Nguồn điện: 12 ~ 48 VDC hoặc qua PoE (IEEE 802.3af).
- Nhiệt độ hoạt động: -25°C đến +75°C.
- Kích thước: 52 mm x 95 mm x 27 mm.
- Lắp đặt: Lắp trên thanh ray DIN.
4. Ứng dụng
tGW-735i là lựa chọn lý tưởng cho các ứng dụng yêu cầu kết nối các thiết bị công nghiệp truyền thống với mạng lưới điều khiển hiện đại. Một số ứng dụng điển hình bao gồm:
- Tự động hóa nhà máy: Thu thập dữ liệu từ các PLC, cảm biến và máy móc sử dụng Modbus RTU để giám sát và điều khiển từ phòng điều khiển trung tâm.
- Hệ thống quản lý tòa nhà: Tích hợp các hệ thống HVAC, chiếu sáng và an ninh sử dụng Modbus nối tiếp vào hệ thống quản lý tập trung qua mạng Ethernet.
- Giám sát năng lượng: Kết nối các đồng hồ đo điện thông minh (smart meter) để theo dõi và phân tích dữ liệu tiêu thụ năng lượng.
