1. Giới thiệu về TH62-7-2-2A Nitto Seiko

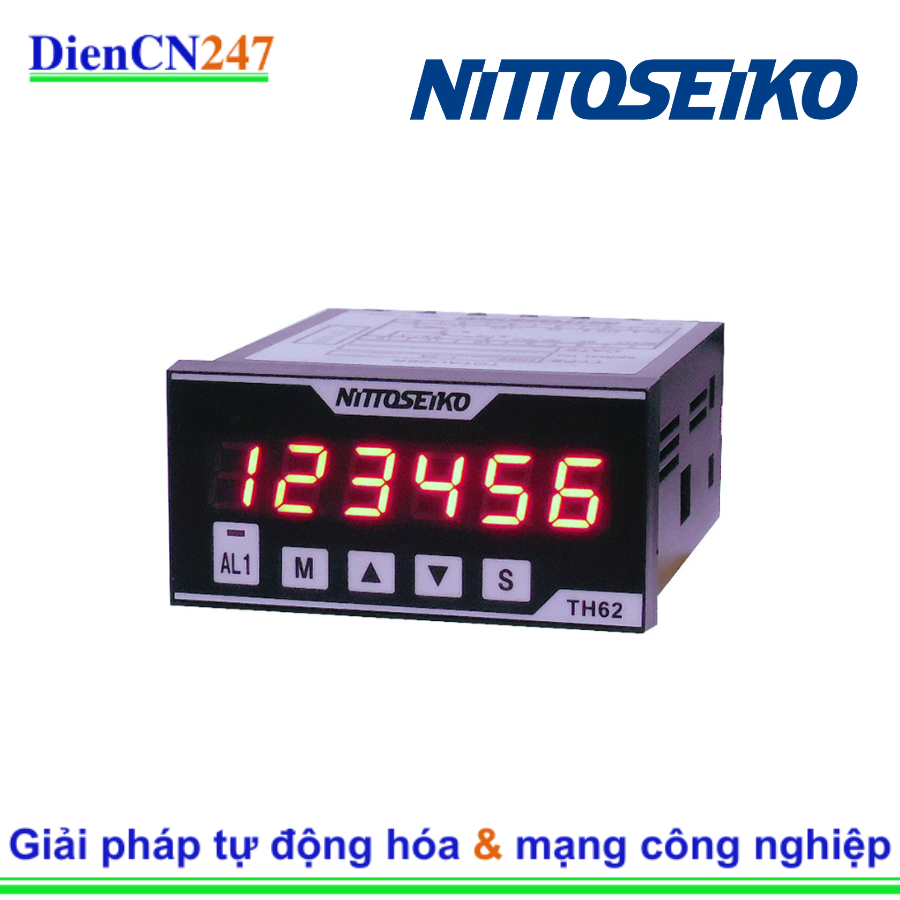

TH62-7-2-2A thuộc dòng sản phẩm Totalizer TH62 của Nitto Seiko, được thiết kế để nhận tín hiệu xung từ các đồng hồ đo lưu lượng (flow meters). Chức năng chính của thiết bị này là tính toán chu kỳ tín hiệu xung, nhân với hệ số của đồng hồ đo lưu lượng và hiển thị kỹ thuật số lưu lượng tức thời và/hoặc giá trị lưu lượng tích lũy. Nó là một phần tử giao diện quan trọng giữa đồng hồ đo lưu lượng và hệ thống điều khiển hoặc giám sát, giúp người vận hành dễ dàng theo dõi và quản lý dữ liệu lưu lượng.
2. Đặc trưng nổi bật
Sản phẩm TH62-7-2-2A Nitto Seiko sở hữu nhiều đặc điểm nổi bật, giúp nó trở thành lựa chọn lý tưởng cho các hệ thống đo lường công nghiệp:
- Đa dạng tín hiệu đầu vào: Có thể nhận cả tín hiệu xung không tiếp xúc (no-contact pulse) và tín hiệu tiếp xúc (contact pulse), bao gồm cả đầu vào Open Collector, cho phép tương thích với nhiều loại đồng hồ đo lưu lượng khác nhau.
- Chức năng chia tỷ lệ và chia đếm (dividing and scaling count): Cho phép cài đặt các hệ số chia và tỷ lệ để chuyển đổi tín hiệu xung thành giá trị lưu lượng thực tế, hiển thị chính xác theo đơn vị mong muốn.
- Hỗ trợ nhiều đầu vào: Có khả năng nhận tín hiệu từ tối đa 2 đồng hồ đo lưu lượng (Input A và Input B) và thực hiện các phép tính cộng/trừ (Addition/Subtraction) giữa chúng, rất hữu ích cho các ứng dụng đo lường phức tạp.
- Chức năng hiển thị linh hoạt: Hiển thị giá trị tổng (totalized value) hoặc lưu lượng tức thời (instantaneous flow rate) bằng đèn LED 7 đoạn, với khả năng cài đặt vị trí dấu thập phân và triệt tiêu số 0.
- Tùy chọn truyền thông RS-485: Cho phép kết nối với PLC và các thiết bị truyền thông khác tương thích với giao thức Modbus-RTU, nâng cao khả năng điều khiển và giám sát tự động.
- Tính năng bảo vệ và an toàn: Chống nhiễu, có khả năng lưu trữ dữ liệu khi mất điện (EEPROM storage) và đạt tiêu chuẩn bảo vệ IP65 cho mặt trước (front panel).
- Dễ dàng cài đặt và vận hành: Thiết kế theo tiêu chuẩn DIN (72W x 72H), dễ dàng lắp đặt và cấu hình.
3. Thông số kỹ thuật
Các thông số kỹ thuật chính của TH62-7-2-2A Nitto Seiko bao gồm:
- Đầu vào xung:
- Số lượng đầu vào: 2 điểm (Input A, Input B).
- Loại tín hiệu: Xung không tiếp xúc điện áp (Voltage no-contact), Open collector, hoặc tín hiệu tiếp xúc không điện áp (No-voltage contact signal).
- Tần số: 10kHz trở xuống (đối với không tiếp xúc/Open collector), 30Hz trở xuống (đối với tiếp xúc).
- Mức tín hiệu: H: 4-30V, L: 0-1.5V (đối với không tiếp xúc), hoặc H: 5-30V, L: 2V trở xuống (đối với tiếp xúc).
- Hệ thống đếm: Cộng & Cộng (Addition & Addition), Cộng & Trừ (Addition & Subtraction), Trừ & Trừ (Subtraction & Subtraction).
- Chia tỷ lệ: 1/1 đến 1/999999.
- Hiển thị: LED 7 đoạn màu đỏ, 6 chữ số (6.3W x 10H).
- Nguồn cấp: AC 85-264V 50/60Hz (đối với loại nguồn AC), hoặc DC 11-30V (đối với loại nguồn DC).
- Công suất tiêu thụ: Khoảng 4.5VA (loại AC), khoảng 4.5W (loại DC).
- Nguồn cấp cho bộ tạo xung (flowmeter generator): 12V DC ±10% 50mA (tiêu chuẩn), hoặc 24V DC ±10% 30mA (tùy chọn).
- Nhiệt độ môi trường hoạt động: 0-50°C (không đóng băng).
- Độ ẩm môi trường hoạt động: 45-85% RH (không ngưng tụ).
- Khối lượng: Khoảng 0.2kg.
- Vật liệu vỏ: Nhựa ABS.
- Tiêu chuẩn bảo vệ: IP65 (mặt trước).
- Chức năng tùy chọn: Truyền thông RS-485 (Modbus-RTU), ngõ ra BCD tín hiệu tổng.
4. Ứng dụng trong công nghiệp
Với khả năng xử lý tín hiệu linh hoạt và độ chính xác cao, TH62-7-2-2A Nitto Seiko được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp, đặc biệt là nơi cần giám sát và kiểm soát lưu lượng chất lỏng hoặc khí:
- Hệ thống quản lý chất lỏng: Giám sát lưu lượng nước, hóa chất, dầu, nhiên liệu trong các nhà máy sản xuất, nhà máy điện, hệ thống cấp thoát nước.
- Công nghiệp hóa chất và dược phẩm: Kiểm soát định lượng các thành phần chất lỏng trong quy trình pha chế, sản xuất thuốc và hóa chất.
- Công nghiệp thực phẩm và đồ uống: Đo lường và kiểm soát lưu lượng nguyên liệu lỏng như sữa, nước giải khát, dầu ăn, đảm bảo quy trình sản xuất chính xác.
- Hệ thống HVAC: Giám sát lưu lượng nước làm mát, chất tải nhiệt trong các hệ thống điều hòa không khí và làm lạnh công nghiệp.
- Kiểm soát quy trình tự động: Tích hợp với PLC và các hệ thống SCADA để tự động hóa việc giám sát và điều khiển lưu lượng, giúp tối ưu hóa hiệu suất và giảm thiểu sai sót.
- Ứng dụng trong các hệ thống bơm và phân phối: Giám sát lượng chất lỏng được bơm hoặc phân phối, đảm bảo đúng định lượng.
