TỔNG QUAN VỀ SAFETY RELAY
1. Safety relay là gì ?
- Relay an toàn (Safety Relay) là một thiết bị điện tử được thiết kế đặc biệt để đảm bảo an toàn cho hệ thống và con người trong các môi trường công nghiệp. Không giống như relay thông thường, relay an toàn có khả năng giám sát, phát hiện sự cố và thực hiện các chức năng bảo vệ khi xảy ra tình huống nguy hiểm như ngắn mạch, quá tải hoặc lỗi cảm biến. Khi phát hiện vấn đề, thiết bị này sẽ tự động ngắt mạch hoặc kích hoạt cảnh báo để ngăn ngừa tai nạn.
- Hiện nay, relay an toàn được chia thành nhiều loại khác nhau tùy theo chức năng và ứng dụng cụ thể. Một số loại phổ biến bao gồm:
- Relay an toàn cơ bản: Dùng để giám sát các nút dừng khẩn cấp hoặc cửa an toàn
- Relay an toàn đa chức năng: Tích hợp nhiều tính năng như giám sát tốc độ, thời gian trễ (delay), hoặc điều khiển nhiều mạch an toàn cùng lúc
- Relay an toàn lập trình được: Linh hoạt hơn, cho phép người dùng cấu hình theo nhu cầu cụ thể, thường dùng trong các hệ thống phức tạp
- Relay an toàn chuyên dụng: Được thiết kế cho các ứng dụng đặc thù như bảo vệ máy ép, thang máy hoặc robot công nghiệp
- Relay an toàn đơn kênh: Chỉ sử dụng một đường tín hiệu đầu vào để kiểm tra điều kiện an toàn
- Relay an toàn hai kênh (dual-channel): Có hai đường tín hiệu đầu vào để đảm bảo tính dự phòng, giảm thiểu lỗi xảy ra
- Relay an toàn có thời gian trễ (delay): Cho phép thiết lập thời gian trì hoãn ngắt mạch, phù hợp với một số ứng dụng đặc biệt
- Sự đa dạng này giúp relay an toàn phù hợp với nhiều tình huống khác nhau trong sản xuất và vận hành.
2. Chức năng của relay an toàn đơn kênh và hai kênh
- Trong hệ thống relay an toàn, kênh 1 và kênh 2 đại diện cho hai đường tín hiệu đầu vào độc lập. Chúng có vai trò quan trọng trong việc đảm bảo an toàn theo các tiêu chuẩn như EN ISO 13849-1 và IEC 62061.
- Kênh 1: Xử lý tín hiệu đầu vào chính từ cảm biến an toàn hoặc nút dừng khẩn cấp
- Kênh 2: Là kênh dự phòng, kiểm tra lại tín hiệu từ kênh 1 để phát hiện lỗi
- Chức năng của relay 2 kênh:
- Dự phòng: Nếu một kênh bị lỗi (đứt dây, hỏng cảm biến), kênh còn lại vẫn đảm bảo hệ thống phát hiện sự cố và dừng hoạt động
- Kiểm tra chéo: Hai kênh so sánh tín hiệu với nhau để phát hiện lỗi, tránh trường hợp tín hiệu sai lệch
- Đạt tiêu chuẩn an toàn: Thiết kế dual-channel đáp ứng các tiêu chuẩn như ISO 13849 hoặc SIL (Safety Integrity Level)
3. Ý nghĩa chức năng Timer Delay của Relay an toàn
- Thời gian Delay (trễ) là khoảng thời gian mà relay an toàn cố tình trì hoãn việc kích hoạt hoặc ngắt tín hiệu đầu ra sau khi nhận tín hiệu đầu vào, Cho phép hệ thống dừng dần hoặc thực hiện các bước cần thiết trước khi tắt hoàn toàn (vd: dừng băng chuyền mà không làm đổ vật liệu)
- Ứng dụng:
- Dừng máy an toàn có kiểm soát: Cho phép máy tiếp tục hoạt động trong một khoảng thời gian nhất định trước khi dừng hẳn
- Giảm thiểu sốc cơ khí: Tránh dừng đột ngột, bảo vệ động cơ và cơ cấu truyền động
4. Nên sử dụng cảm biến có tiêu chuẩn an toàn hay cảm biến thông thường cho relay an toàn ?
- Không phải mọi cảm biến đều cần tiêu chuẩn an toàn để kết nối với relay an toàn, nhưng điều này phụ thuộc vào ứng dụng và mức độ an toàn yêu cầu. Cảm biến đạt tiêu chuẩn an toàn phải đạt các tiêu chuẩn như chứng nhận EN ISO 13849-1 hoặc IEC 61508 (về chức năng an toàn), và PL (Performance Level) hoặc SIL (Safety Integrity Level). Còn về cảm biến thông thường có thể kết nối nếu hệ thống không yêu cầu mức an toàn cao. Tuy nhiên, độ tin cậy thấp hơn, dễ bị lỗi tín hiệu. Do đó, Để đảm bảo an toàn tối đa, nên ưu tiên cảm biến đạt tiêu chuẩn, nhưng cảm biến thông thường vẫn dùng được trong một số trường hợp đơn giản.

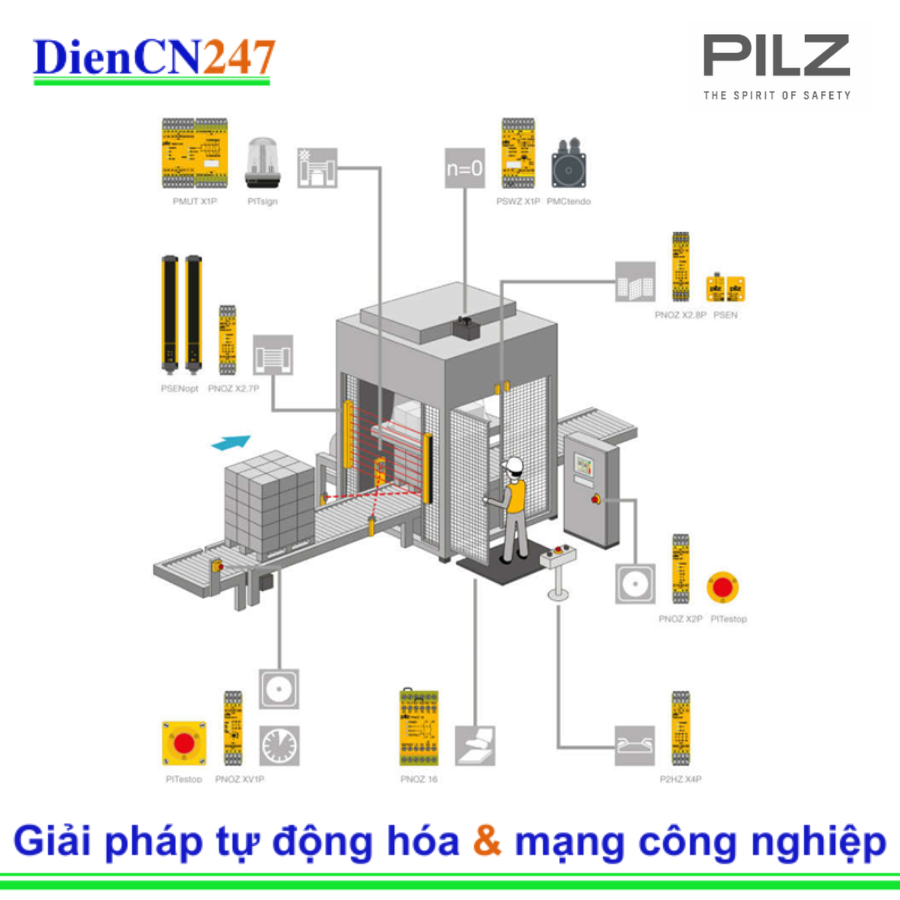

5. Ứng dụng của relay an toàn trong nhà máy
- Dừng khẩn cấp: Kết nối với nút dừng khẩn cấp để tắt máy móc ngay lập tức khi có sự cố
- Giám sát cửa an toàn: Đảm bảo máy chỉ hoạt động khi cửa bảo vệ đóng kín
- Bảo vệ dây chuyền: Ngăn ngừa tai nạn trong các hệ thống băng chuyền, robot tự động
- Kiểm soát vùng nguy hiểm: Dùng với cảm biến ánh sáng hoặc cảm biến chuyển động để phát hiện người vào khu vực cấm
- Kiểm soát robot công nghiệp để ngăn chặn va chạm
Relay an toàn là giải pháp thiết yếu để hiện đại hóa và bảo vệ nhà máy, giảm thiểu rủi ro cho công nhân, tăng tuổi thọ máy móc.
6. Ưu điểm của relay an toàn so với PLC truyền thống
- Dễ cài đặt và sử dụng: Không yêu cầu kỹ năng lập trình cao
- Độ tin cậy cao: Thiết kế chuyên biệt cho an toàn, ít lỗi hơn trong các tình huống khẩn cấp
- Chi phí thấp hơn: Phù hợp cho các hệ thống nhỏ, không cần đầu tư lớn như PLC
- Đáp ứng tiêu chuẩn an toàn: Dễ dàng đạt các chứng nhận như SIL hoặc ISO 13849
- Phản hồi nhanh hơn: Xử lý tín hiệu trực tiếp, không có độ trễ xử lý phần mềm như PLC
