1. Giới thiệu TP3-4131A024L024M (Order no. 098403) Euchner

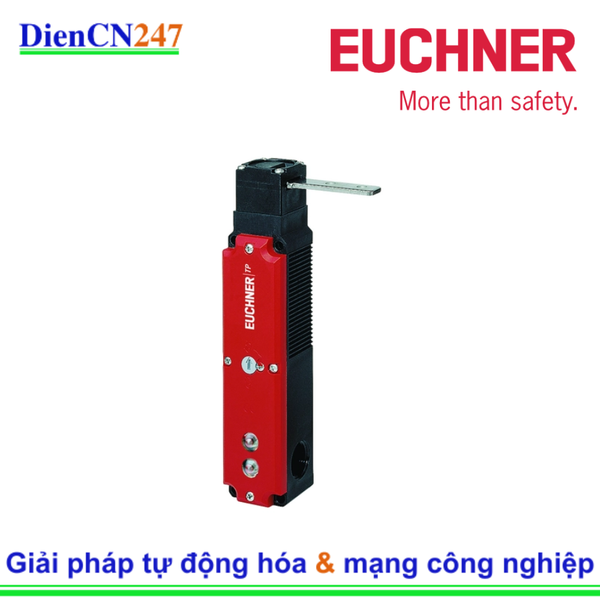

TP3-4131A024L024M (Mã đặt hàng: 098403) là một công tắc an toàn có khóa bảo vệ, thuộc dòng sản phẩm TP nổi tiếng của hãng Euchner - Đức. Đây là một thiết bị an toàn cơ điện được thiết kế để giám sát và khóa các cửa bảo vệ, cổng an toàn trên máy móc, đảm bảo người vận hành không thể tiếp cận khu vực nguy hiểm trong khi máy đang hoạt động. Với nguyên lý hoạt động khóa bằng lực lò xo và chỉ mở khi được cấp điện, công tắc này mang lại mức độ an toàn cao, tuân thủ các tiêu chuẩn an toàn máy móc nghiêm ngặt nhất.

2. Đặc trưng nổi bật

Khóa bảo vệ bằng lò xo (Closed-circuit current principle): Đây là đặc điểm an toàn nổi bật. Khóa luôn ở trạng thái đóng (khóa) nhờ lực lò xo. Để mở khóa, cần cấp điện cho cuộn dây điện từ (solenoid). Điều này đảm bảo rằng trong trường hợp mất điện đột ngột, khóa vẫn giữ nguyên trạng thái đóng, bảo vệ người vận hành khỏi nguy hiểm.
Cấu hình tiếp điểm đa dạng: Công tắc có cấu hình tiếp điểm linh hoạt với 2 tiếp điểm NC (thường đóng) tác động cưỡng bức, 1 tiếp điểm NO (thường mở) để giám sát vị trí cửa và 1 tiếp điểm NO để giám sát trạng thái khóa.
Đèn LED chỉ thị: Tích hợp đèn LED hiển thị trạng thái hoạt động (khóa/mở) giúp người vận hành dễ dàng nhận biết tình trạng của công tắc từ xa.
Nút mở khóa phụ (Auxiliary release): Có một nút mở khóa phụ ở mặt trước, cho phép mở khóa bằng tay trong trường hợp khẩn cấp hoặc khi không thể cấp điện.
Thiết kế bền bỉ: Vỏ được làm từ nhựa nhiệt dẻo gia cố (reinforced thermoplastic), đảm bảo khả năng chống va đập, chống ăn mòn và phù hợp với môi trường công nghiệp khắc nghiệt.
Tiêu chuẩn bảo vệ cao: Đạt tiêu chuẩn bảo vệ IP67, chống bụi hoàn toàn và chịu được ngâm trong nước ở độ sâu nhất định, cho phép sử dụng trong môi trường ẩm ướt hoặc có nhiều bụi.

3. Thông số kỹ thuật

Mã sản phẩm: TP3-4131A024L024M
Mã đặt hàng (Order no.): 098403
Nguyên lý khóa: Khóa bằng lực lò xo (Closed-circuit current principle).
Điện áp hoạt động solenoid: AC/DC 24V (-15% đến +10%).
Cấu hình tiếp điểm: 2NC (tác động cưỡng bức) + 1NO (giám sát cửa) + 1NO (giám sát khóa).
Chỉ thị trạng thái: Đèn LED AC/DC 24V.
Vật liệu vỏ: Nhựa nhiệt dẻo gia cố (Reinforced thermoplastic).
Lực giữ khóa tối đa: 1300 N.
Tốc độ tiếp cận: Tối đa 20 m/phút.
Tuổi thọ cơ học: 1 x 10⁶ chu kỳ.
Cấp bảo vệ: IP67.
Nhiệt độ môi trường: -20 °C đến +55 °C.

4. Ứng dụng

Công tắc an toàn TP3-4131A024L024M Euchner được sử dụng rộng rãi trong các ngành công nghiệp nhằm bảo vệ người lao động và tài sản. Các ứng dụng tiêu biểu bao gồm:

Bảo vệ máy móc và thiết bị: Lắp đặt trên các cửa, tấm chắn bảo vệ của máy CNC, máy ép, robot công nghiệp và các dây chuyền sản xuất tự động.
Hệ thống tự động hóa: Tích hợp vào hệ thống điều khiển PLC để giám sát và đảm bảo các cánh cửa an toàn được đóng chặt trước khi máy khởi động.
Các khu vực nguy hiểm: Đảm bảo không ai có thể tiếp cận khu vực có chuyển động hoặc điện áp cao khi máy đang hoạt động, giảm thiểu rủi ro tai nạn lao động.
