Triển khai NAT công nghiệp xử lý xung đột IP PLC trùng địa chỉ cho hệ thống SCADA nhà máy 3 dây chuyền
Giới thiệu
Hôm nay Diencn247 sẽ chia sẻ chi tiết giải pháp NAT đặc biệt trong nhiều nhà máy hiện hữu, PLC của các dây chuyền thường dùng chung default IP (ví dụ 192.168.1.1)
Khi cần:
Kết nối về SCADA trung tâm
Mở rộng thêm dây chuyền
Tích hợp vào hệ thống quản lý tập trung
→ Xung đột IP xảy ra ngay lập tức.
→ Mất kết nối, gián đoạn sản xuất.
→ Phải cấu hình lại từng PLC (rủi ro cao).
Giải pháp không phải thay PLC.
Giải pháp đúng là triển khai NAT công nghiệp tách mạng máy và mạng nhà máy, cho phép nhiều PLC trùng IP vẫn giao tiếp SCADA bình thường.
HỆ THỐNG GỒM NHỮNG THÀNH PHẦN NÀO?
1. PLC dây chuyền
LAN IP mặc định: 192.168.1.1 (trùng nhau)
Giao thức: Modbus TCP / Ethernet/IP / Profinet

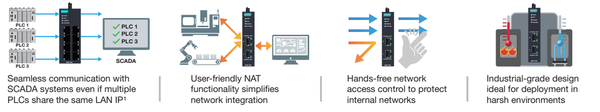

2. Thiết bị NAT công nghiệp
2 port hoặc 8 port NAT
Hỗ trợ IP Twins Mapping (mapping nhiều thiết bị cùng IP)
Chế độ Learning / Lockdown
Cách ly Internal – External network
3. Switch nhà máy
Tách VLAN Machine Network và Plant Network
Hỗ trợ log và giám sát
4. SCADA / Control Center
IP quản lý tập trung (ví dụ 10.10.10.x)
Truy cập PLC qua địa chỉ IP đã được NAT
VÌ SAO GIẢI PHÁP PHỔ THÔNG KHÔNG PHÙ HỢP?
| Giải pháp phổ thông | Giải pháp NAT công nghiệp |
|---|---|
| Cấu hình lại từng PLC | Giữ nguyên IP máy |
| Dễ gây downtime | Không gián đoạn |
| Không tách mạng | Cách ly 2 lớp mạng |
| Không có access control | Có Lockdown mode |
| Không lưu trạng thái | Có chế độ Learning |
Rủi ro thực tế nếu không dùng NAT:
PLC cùng IP → SCADA không phân biệt được
Thêm dây chuyền mới → phải redesign toàn bộ IP
Kỹ sư automation không quen networking → cấu hình sai
Mở port trực tiếp → tăng nguy cơ tấn công mạng

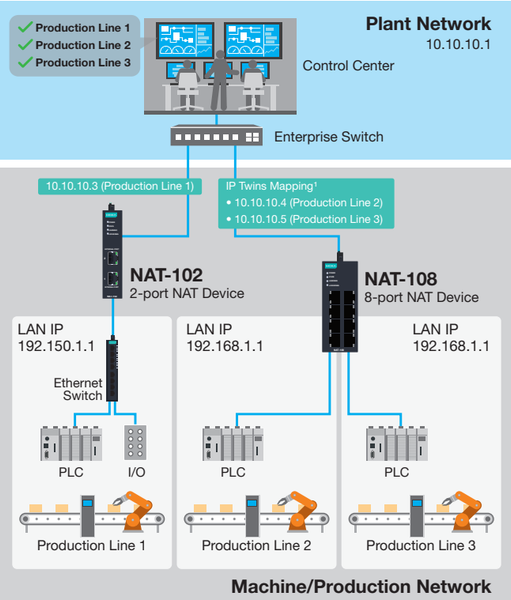

KIẾN TRÚC TRIỂN KHAI ĐỀ XUẤT
PLC (192.168.1.1)
↓
Internal Port (NAT)
↓
External Port → 10.10.10.3 (Line 1)
→ 10.10.10.4 (Line 2)
→ 10.10.10.5 (Line 3)
↓
Enterprise Switch
↓
SCADA / Control Center
Luồng dữ liệu:
PLC nội bộ giữ nguyên IP → NAT ánh xạ ra IP riêng trên mạng nhà máy → SCADA truy cập bằng IP mới.
Dự phòng:
Không thay đổi cấu hình PLC
Mở rộng thêm dây chuyền chỉ cần thêm rule NAT
Không ảnh hưởng hệ thống đang chạy
Bảo mật:
Cách ly Machine Network khỏi Plant Network
Lockdown mode giới hạn truy cập
Giảm bề mặt tấn công mạng OT
CASE TRIỂN KHAI THỰC TẾ
Nhà máy sản xuất linh kiện điện tử:
3 dây chuyền sản xuất
3 PLC cùng IP 192.168.1.1
1 hệ thống SCADA trung tâm
Trước triển khai:
Không thể kết nối đồng thời cả 3 PLC
Khi thêm line mới phải cấu hình lại IP
Sau triển khai NAT:
Mapping IP:
10.10.10.3 → Line 1
10.10.10.4 → Line 2
10.10.10.5 → Line 3
Không downtime khi mở rộng
Không còn xung đột IP
SCADA truy cập ổn định 24/7
Không cần thay đổi cấu hình PLC gốc
Giải đáp thắc mắc một số câu hỏi thường gặp
1. Có cần thay đổi IP PLC không?
Không. PLC giữ nguyên IP nội bộ.
2. Có cần kiến thức networking chuyên sâu không?
Không. Thiết bị hỗ trợ Learning mode giúp cấu hình nhanh.
3. Có bảo mật được mạng nội bộ không?
Có. NAT tạo lớp cách ly giữa Machine Network và Plant Network.
4. Khi mở rộng dây chuyền có ảnh hưởng hệ thống cũ không?
Không. Chỉ cần thêm rule mapping mới.
Tổng kết
Xử lý xung đột IP trong nhà máy không nên giải quyết bằng cách:
Cấu hình lại từng PLC
Thiết kế lại toàn bộ IP
Chấp nhận downtime
Tư duy đúng là:
Tách lớp mạng máy và mạng nhà máy bằng NAT công nghiệp,
giữ nguyên hệ thống cũ,
mở rộng linh hoạt,
đảm bảo an toàn OT.
Khi thiết kế đúng kiến trúc từ đầu,

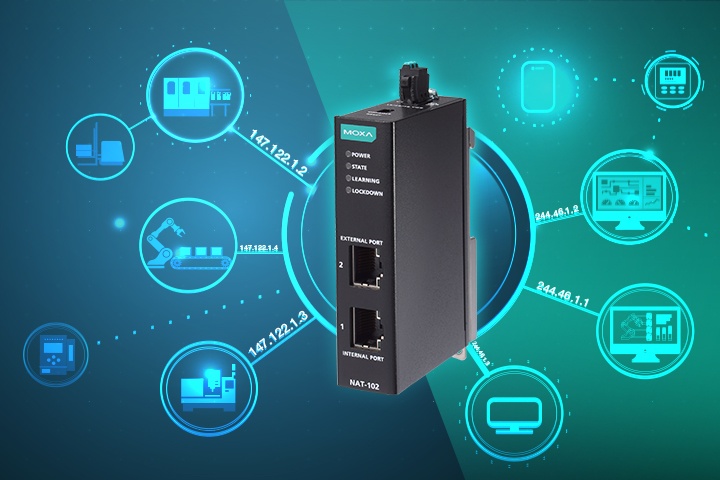

việc mở rộng sản xuất sẽ không còn là “cơn ác mộng IP”. Diecn247 sẽ đề xuất thiết bị NAT-102 hoặc NAT-108 sử dụng trong ứng dụng giải quyết bài toán trùng IP.
