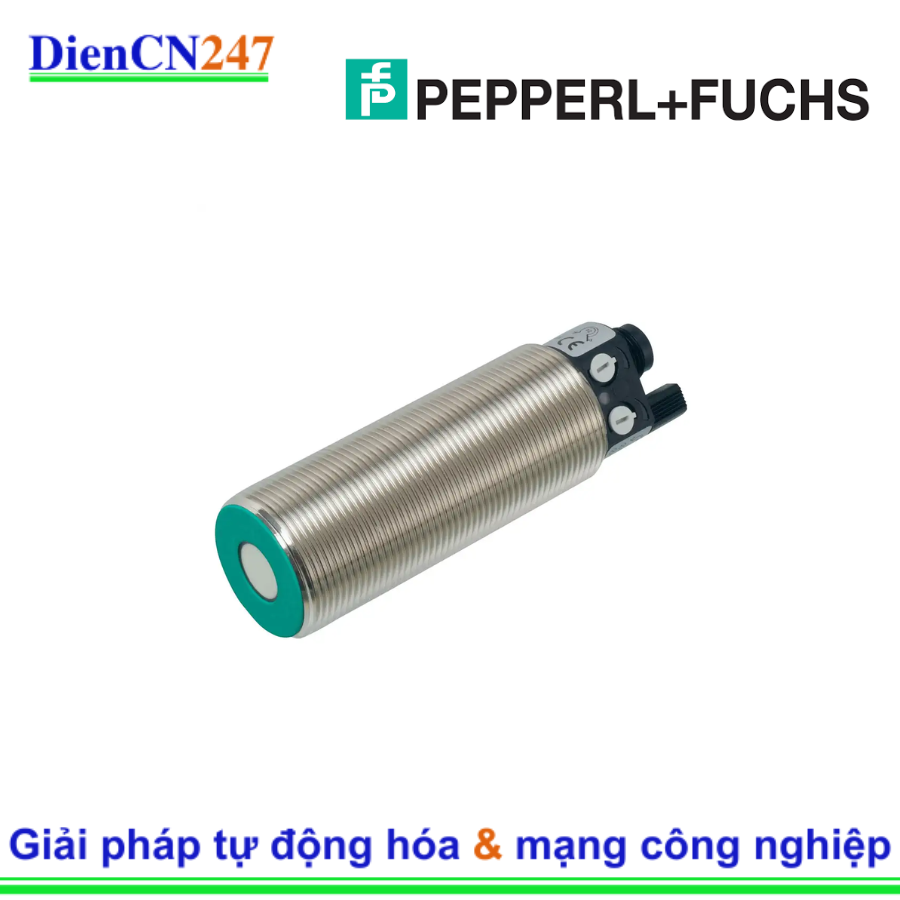

Cảm biến siêu âm Pepperl+Fuchs UC2000-30GM70-2E2R2-V15 là một giải pháp đáng tin cậy và linh hoạt cho các ứng dụng phát hiện vật thể và đo khoảng cách trong môi trường công nghiệp. Với khả năng hoạt động dựa trên nguyên lý sóng siêu âm, cảm biến này không bị ảnh hưởng bởi màu sắc, độ trong suốt hay độ bóng của vật thể, cũng như các điều kiện môi trường như bụi bẩn hay sương mù nhẹ. Thiết kế nhỏ gọn, chắc chắn cùng các tính năng nổi bật làm cho UC2000-30GM70-2E2R2-V15 trở thành lựa chọn lý tưởng cho nhiều bài toán tự động hóa.

2. Đặc trưng nổi bật

• Nguyên lý hoạt động siêu âm: Phát hiện vật thể và đo khoảng cách bằng sóng siêu âm, mang lại độ tin cậy cao trong các môi trường khắc nghiệt.
• Phạm vi hoạt động rộng: Có khả năng phát hiện vật thể trong phạm vi từ 100 mm đến 2000 mm, phù hợp với nhiều ứng dụng khác nhau.
• Hai đầu ra chuyển mạch PNP: Cung cấp hai tín hiệu đầu ra dạng PNP (Normally Open/Normally Closed có thể lập trình), cho phép linh hoạt trong việc điều khiển và giám sát.
• Có thể điều chỉnh điểm chuyển mạch: Các điểm chuyển mạch cho hai đầu ra có thể được điều chỉnh dễ dàng thông qua chiết áp tích hợp hoặc qua phần mềm cấu hình (với phụ kiện cáp lập trình hồng ngoại ULTRA-PROG-IR), cho phép cài đặt linh hoạt theo yêu cầu ứng dụng cụ thể.
• Bù trừ nhiệt độ: Tích hợp tính năng bù trừ nhiệt độ giúp đảm bảo độ chính xác của phép đo ngay cả khi nhiệt độ môi trường thay đổi.
• Tùy chọn đồng bộ hóa: Hỗ trợ tùy chọn đồng bộ hóa nhiều cảm biến, ngăn ngừa nhiễu xuyên âm khi lắp đặt các cảm biến gần nhau.
• Kết nối M12: Sử dụng kết nối M12 5 chân tiêu chuẩn công nghiệp, dễ dàng tích hợp vào các hệ thống hiện có.
• Thiết kế chắc chắn: Vỏ ngoài bằng đồng mạ niken với cấp bảo vệ IP65, đảm bảo hoạt động bền bỉ trong môi trường công nghiệp.

3. Thông số kỹ thuật

• Nguyên lý cảm biến: Cảm biến siêu âm phản xạ trực tiếp (Diffuse mode)
• Phạm vi cảm biến: 100 ... 2000 mm
• Vùng chết: 0 ... 100 mm
• Đối tượng chuẩn: Tấm phản xạ chuẩn 100 mm x 100 mm
• Tần số đầu dò: Khoảng 200 kHz
• Độ chính xác lặp lại: ± 3 mm
• Độ trôi nhiệt độ: ≤±1.5% giá trị toàn thang
• Điện áp hoạt động: 12 ... 30 V DC (bao gồm độ gợn sóng)
• Dòng tiêu thụ không tải: ≤50 mA
• Loại đầu ra: 2 đầu ra chuyển mạch PNP, NO (NC có thể lập trình)
• Dòng hoạt động: Tối đa 150 mA trên mỗi đầu ra, được bảo vệ ngắn mạch/quá tải
• Tần số chuyển mạch: ≤4 Hz
• Độ trễ chuyển mạch (Hysteresis): 20 mm (có thể lập trình)
• Điện áp rơi: ≤3 V
• Dòng trạng thái OFF: $\leq 10 \mu$A
• Kết nối: Đầu nối M12 x 1, 5 chân
• Giao tiếp: Hồng ngoại (để lập trình với phụ kiện tùy chọn)
• Đầu vào/Đầu ra: 1 kết nối đồng bộ hóa (hai chiều) / Đầu vào Teach-In
• Chỉ báo: LED vàng (Trạng thái đầu ra 1), LED xanh lá/vàng (Trạng thái đầu ra 2 / Teach-In)
• Nhiệt độ hoạt động: -25 ... 70 °C
• Nhiệt độ lưu trữ: -40 ... 85 °C
• Độ bền va đập: 30 g, chu kỳ 11 ms
• Độ bền rung: 10 ... 55 Hz, biên độ ± 1 mm
• Vật liệu vỏ: Đồng mạ niken
• Vật liệu bề mặt cảm biến: Hỗn hợp epoxy resin/hạt thủy tinh rỗng; bọt polyurethane
• Cấp bảo vệ: IP65
• Khối lượng: Khoảng 140 g (tùy phiên bản cáp)
• Tiêu chuẩn tuân thủ: EN IEC 60947-5-2:2020, IEC 60947-5-2:2019
• Chứng nhận: cULus Listed (Class 2 Power Source), CCC

4. Ứng dụng

Cảm biến siêu âm Pepperl+Fuchs UC2000-30GM70-2E2R2-V15 phù hợp với nhiều ứng dụng trong các ngành công nghiệp khác nhau, bao gồm:

• Phát hiện vật thể: Phát hiện sự hiện diện của vật thể không phụ thuộc vào màu sắc, hình dạng hay vật liệu.
• Kiểm soát mức: Giám sát mức chất lỏng hoặc vật liệu rắn trong bồn chứa hoặc silo (trong phạm vi hoạt động).
• Định vị và phân loại: Xác định vị trí và phân loại các đối tượng trên băng tải.
• Kiểm tra đường kính cuộn: Đo đường kính của cuộn vật liệu (giấy, vải...).
• Kiểm soát vòng lặp (Loop control): Duy trì độ chùng phù hợp của vật liệu dạng tấm hoặc dây.
• Ứng dụng trong môi trường khắc nghiệt: Hoạt động tốt trong môi trường có bụi, khói hoặc sương mù nhẹ.
