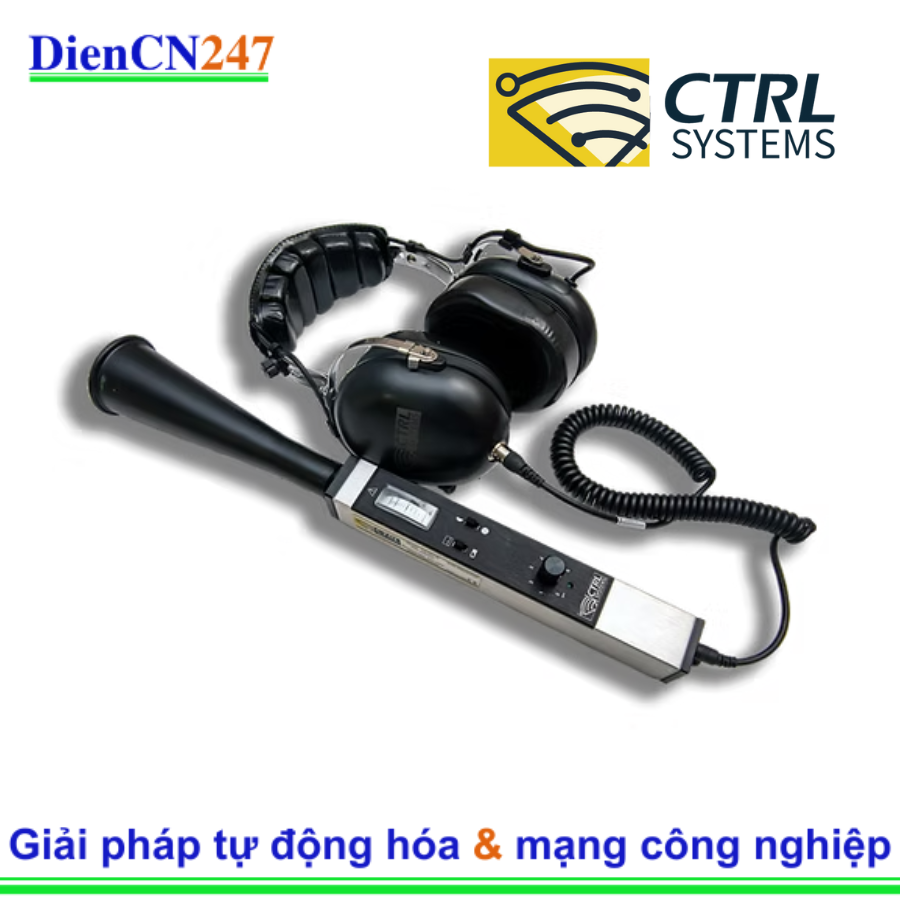

CTRL Systems UL101 là một thiết bị dò siêu âm cầm tay được thiết kế để phát hiện và chuyển đổi sóng siêu âm được tạo ra từ các hệ thống cơ khí, khí nén, thủy lực và điện. Thiết bị này được sử dụng rộng rãi trong công tác bảo trì dự đoán, khắc phục sự cố, kiểm tra an toàn và kiểm soát chất lượng. UL101 nổi tiếng với độ nhạy cao, khả năng loại bỏ tiếng ồn môi trường và dễ sử dụng.

2. Đặc trưng

• Phát hiện rò rỉ: Độ nhạy cao giúp phát hiện rò rỉ khí nén, khí đốt, chân không và chất làm lạnh một cách nhanh chóng và chính xác.
• Kiểm tra cơ khí: Hỗ trợ chẩn đoán tình trạng của ổ trục động cơ, hộp số và các thiết bị cơ khí khác thông qua việc phân tích âm thanh siêu âm phát ra.
• Kiểm tra điện: Phát hiện các sự cố phóng điện như hồ quang điện, phóng điện bề mặt và phóng điện vầng quang trong các thiết bị điện trung và cao thế.
• Hoạt động tần số cố định: Hoạt động ở tần số tối ưu (thường là 40 kHz +/- 1.5 kHz) để phát hiện các dạng lỗi công nghiệp khác nhau.
• Điều chỉnh độ nhạy và khuếch đại dễ dàng: Cho phép người dùng tùy chỉnh để phù hợp với các môi trường và ứng dụng khác nhau.
• Thiết kế cầm tay, nhẹ: Dễ dàng thao tác bằng một tay và mang theo.
• Chuyển đổi siêu âm thành âm thanh nghe được: Giúp người dùng dễ dàng nhận biết và phân tích các âm thanh bất thường thông qua tai nghe.
• Pin 9V tiêu chuẩn: Sử dụng pin 9V dễ dàng thay thế, cho thời gian hoạt động liên tục dài (> 45 giờ).
• Không cần hiệu chuẩn: Có thể sử dụng ngay mà không cần quá trình hiệu chuẩn phức tạp.
• Đầu dò đa dạng (tùy chọn): Có các loại đầu dò khác nhau (ví dụ: đầu dò tiếp xúc, đầu dò mở rộng) để tiếp cận các vị trí khó khăn hoặc tăng độ nhạy tiếp xúc.
• Vỏ nhôm chắc chắn: Đảm bảo độ bền khi sử dụng trong môi trường công nghiệp khắc nghiệt.
• Tai nghe công nghiệp: Tai nghe chất lượng cao giúp loại bỏ tiếng ồn bên ngoài, tập trung vào âm thanh siêu âm được chuyển đổi.

3. Thông số kỹ thuật

• Kích thước máy thu: 8.75” x 1.26” x 1.26” (222 x 32 x 32 mm)
• Kích thước máy phát (tùy chọn): 4.125" x 1.26" x 1.26" (105 x 32 x 32 mm)
• Trọng lượng bộ kit: Khoảng 9 lbs (4 kg)
• Vỏ máy: Nhôm ép đùn, độ dày 0.09" (2.3 mm)
• Nguồn điện: Pin Alkaline 9-Volt (> 45 giờ sử dụng liên tục)
• Khoảng cách thu: Lên đến 150 feet (45 m)
• Ngưỡng độ nhạy: Cường độ tối thiểu: 10^-12 W/m² (0 dB SPL)
• Áp suất siêu âm tối thiểu: 2.0 x 10^-5 PA @ 40 kHz
• Băng thông tần số: 1.8 - 2.2 kHz @ mức 0.7 (hoặc -3 dB SPL)
• Tần số cộng hưởng làm việc: 40 kHz +/- 1.5 kHz
• Nhiệt độ hoạt động: -4° đến +130° F (-20° đến +54° C)
• Tai nghe: Trở kháng 600-Ohm, giảm tiếng ồn bên ngoài 21-24 dB

4. Ứng dụng

CTRL Systems UL101 được sử dụng rộng rãi trong nhiều ngành công nghiệp cho các mục đích sau:

• Phát hiện rò rỉ khí nén và khí đốt: Tiết kiệm năng lượng và chi phí bằng cách xác định và khắc phục rò rỉ trong hệ thống khí nén, khí đốt tự nhiên, LPG, v.v.
• Phát hiện rò rỉ chân không: Đảm bảo hiệu suất hoạt động của các hệ thống chân không trong sản xuất và phòng thí nghiệm.
• Phát hiện rò rỉ chất làm lạnh: Tìm kiếm rò rỉ trong hệ thống điều hòa không khí và làm lạnh.
• Bảo trì vòng bi và hộp số: Theo dõi tình trạng bôi trơn và phát hiện các dấu hiệu mài mòn sớm.
• Kiểm tra điện: Phát hiện sớm các sự cố phóng điện như hồ quang, phóng điện bề mặt và vầng quang trong tủ điện, trạm biến áp và các thiết bị điện khác, giúp ngăn ngừa nguy cơ cháy nổ và gián đoạn hoạt động.
• Kiểm tra van: Xác định các van bị rò rỉ hoặc hoạt động không đúng cách.
• Kiểm tra tính toàn vẹn của các bình chứa không áp suất: Sử dụng máy phát siêu âm để kiểm tra các mối hàn, gioăng và phớt.
• Kiểm soát chất lượng: Kiểm tra độ kín của các sản phẩm như ô tô, máy bay, tàu hỏa, phòng sạch, v.v.
