1. Giới thiệu
Appleton UPR463PR là một phích cắm công nghiệp thuộc dòng sản phẩm ATX™ UPR Series 63 Amp của hãng Appleton, nổi tiếng với các thiết bị điện chống cháy nổ và công nghiệp nặng. Sản phẩm này được thiết kế đặc biệt để sử dụng trong các môi trường nguy hiểm, nơi có nguy cơ cháy nổ cao (khu vực Zone 1, 2, 21, 22), đảm bảo an toàn tối đa cho hệ thống điện.
2. Đặc trưng nổi bật
- An toàn tăng cường (Increased Safety): UPR463PR được chứng nhận theo tiêu chuẩn ATEX/IECEx, đảm bảo an toàn khi sử dụng trong môi trường khí dễ cháy (Zone 1 và 2) và bụi dễ cháy (Zone 21 và 22).
- Thiết kế khóa liên động: Phích cắm được khóa cơ học trong ổ cắm khi công tắc BẬT. Không thể cắm hoặc rút phích cắm trừ khi công tắc ở vị trí TẮT. Tay cầm vận hành công tắc có thể được khóa ở vị trí TẮT (tối đa 4 khóa).
- Chống phân cực dương: Chỉ những phích cắm ATX cùng kiểu, số cực và định mức cường độ dòng điện mới có thể sử dụng với ổ cắm này, giúp tránh kết nối sai.
- Vật liệu bền bỉ:
- Ổ cắm: Được làm từ polyester gia cố sợi thủy tinh có khả năng chống va đập cao.
- Phích cắm: Được làm từ polyamide.
- Chống chịu môi trường khắc nghiệt: Sản phẩm có khả năng chống ăn mòn và hoạt động ổn định trong dải nhiệt độ rộng, từ -30 °C đến +55 °C.
- Bảo vệ cao: Đạt tiêu chuẩn bảo vệ IP66 (chống bụi hoàn toàn và chống nước phun mạnh) và IK10 (chống va đập cao).
3. Thông số kỹ thuật chính
- Mã sản phẩm: UPR463PR (thay thế cho mã cũ PRE463PR)
- Cường độ dòng điện: 63 Amps
- Số cực: 4P (3P + Earth - 3 pha + tiếp địa)
- Điện áp định mức:
- 380-415 Vac, 50/60 Hz
- Cũng có các phiên bản hỗ trợ điện áp khác như 200/346 Vac – 240/415 Vac (cho 3P+N+E), 440/460 Vac, 480/500 Vac hoặc 600/690 Vac.
- Điện áp cách điện định mức: 690 Vac
- Điện áp hoạt động định mức: 690 Vac
- Điện áp xung định mức: 6 KV
- Khả năng chuyển mạch: AC 21 A / AC 22 A (63 Amp từ 230 Volt đến 500 Volt), AC 23 A (22 kW ở 400 Volt, 30 kW ở 500 Volt)
- Kích thước dây dẫn tối đa: 25 mm²
- Tiêu chuẩn bảo vệ: IP66, IK10
- Phân loại khu vực nguy hiểm: Zone 1 và 2 (khí), Zone 21 và 22 (bụi)
- Phân loại khí: Ex db eb IIC Gb (Đối với UPR125 - dòng 125A, tương tự cho 63A)
- Phân loại bụi: Ex tb IIIC Db
- Nhiệt độ bề mặt tối đa: 80°C (cho bụi)
- Nhiệt độ môi trường hoạt động: -30 °C đến +55 °C
- Chất liệu: Vỏ ổ cắm polyester gia cố sợi thủy tinh, phích cắm polyamide.
- Chứng nhận: ATEX Certificate: INERIS 20 ATEX 0033X.
4. Ứng dụng
Appleton UPR463PR được sử dụng rộng rãi trong các ngành công nghiệp đòi hỏi an toàn cao và kết nối điện đáng tin cậy trong môi trường nguy hiểm. Các ứng dụng điển hình bao gồm:
- Ngành dầu khí: Nhà máy lọc dầu, nhà máy hóa chất và hóa dầu, đường ống dẫn, giàn khoan trên bờ và ngoài khơi.
- Công nghiệp nặng: Nhà máy sản xuất, nhà kho, khu vực có hơi hóa chất hoặc bụi dễ cháy.
- Thiết bị di động hoặc cố định: Các thiết bị vận hành bằng điện như máy hàn, hệ thống chiếu sáng, băng tải, máy sưởi, máy phát điện, máy điều hòa không khí, máy nén, máy bơm.
- Khu vực có nguy cơ cháy nổ: Đặc biệt là trong các khu vực được phân loại Zone 1, 2, 21, và 22 theo tiêu chuẩn ATEX/IECEx.
5. Bài viết khác
1 100% Italy Origin Appleton Vietnam "Code: UPR463PR
Old part is PRE463PR
Appleton ATX Plug
Pin Configuration: 3P+E
Amps: 63A
Voltage: 380 - 415 Vac 50/60 Hz"
Old part is PRE463PR
Appleton ATX Plug
Pin Configuration: 3P+E
Amps: 63A
Voltage: 380 - 415 Vac 50/60 Hz"
2 100% France Origin Appleton Vietnam "Code: UPR463RRA5
Old part is PRE463RRA5
Appleton ATX Receptacle
63A 3P+T M50 Polyester ATEX / IECEx 380-415 V 50/60 Hz"

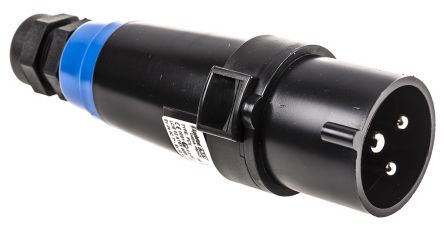

3 100% Romania Origin Appleton Vietnam "Code: PRE316PB
Appleton ATX Plug
200/250 Vac 50/60 Hz "

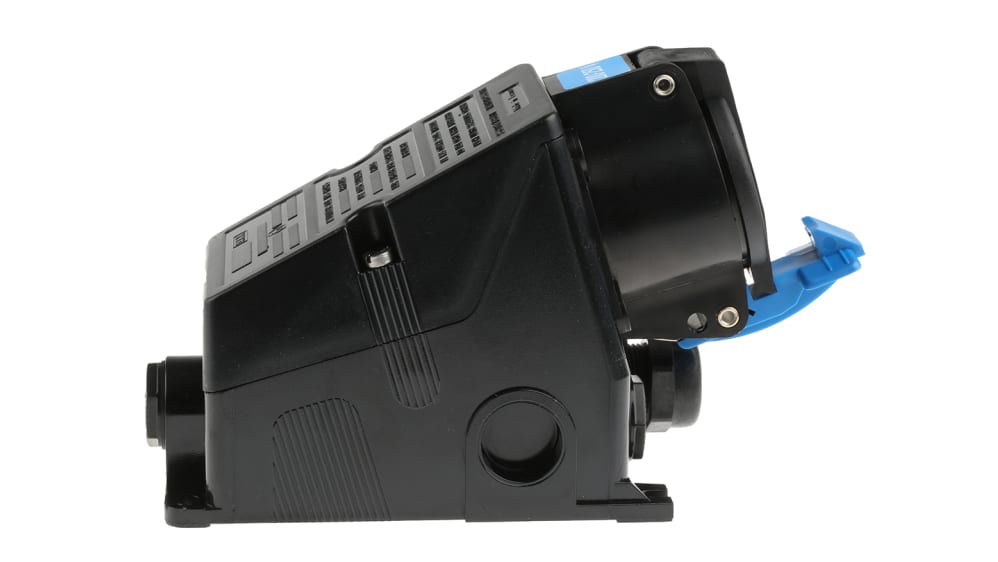

4 100% Romania Origin Appleton Vietnam "Code: PRE316RB
