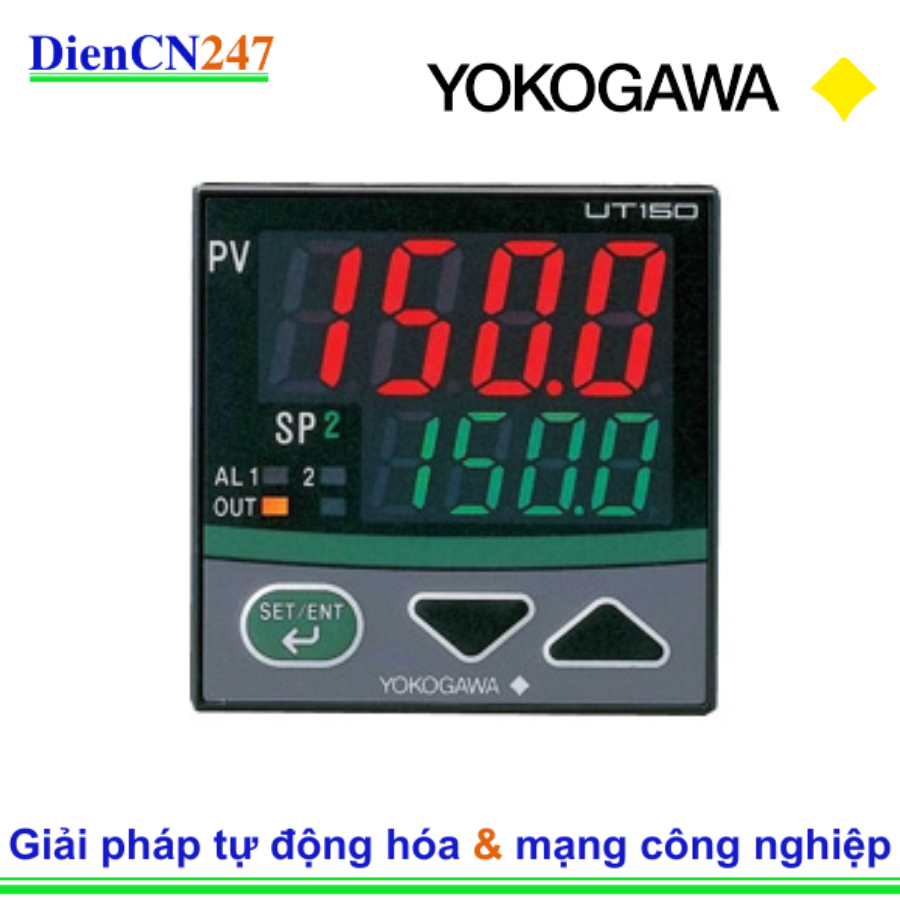

UT150-RN là một bộ điều khiển nhiệt độ PID một vòng (single loop controller) nhỏ gọn thuộc dòng UT150 của Yokogawa. Được thiết kế để điều khiển nhiệt độ chính xác và hiệu quả trong nhiều ứng dụng công nghiệp khác nhau. "RN" trong mã sản phẩm thường chỉ ra cấu hình ngõ ra điều khiển là rơ le (Relay output) cho chức năng gia nhiệt (heating).

2. Đặc trưng nổi bật:

• Thiết kế nhỏ gọn: Kích thước mặt trước tiêu chuẩn 48 x 48 mm (1/16 DIN), tiết kiệm không gian lắp đặt trên tủ điện hoặc bảng điều khiển.
• Hiển thị rõ ràng và dễ thao tác: Màn hình LED 4 chữ số hiển thị giá trị đo (PV) và giá trị cài đặt (SV) rõ ràng, cùng với các phím chức năng trực quan.
• Độ chính xác cao và phản hồi nhanh: Thuật toán PID tiên tiến với chức năng tự động dò thông số (auto-tuning) và chức năng "SUPER" chống quá điều khiển (overshoot suppress) giúp đạt được độ ổn định nhiệt độ cao.
• Đầu vào đa năng: Hỗ trợ nhiều loại cảm biến nhiệt độ thông dụng như thermocouple (K, J, T, R, S, B, E, N, W, L, U) và RTD (Pt100, JPt100), cũng như tín hiệu DC mV/V.
• Ngõ ra điều khiển rơ le: Model "RN" được trang bị ngõ ra rơ le cho điều khiển ON/OFF hoặc PID theo thời gian tỷ lệ, phù hợp với nhiều loại bộ gia nhiệt.
• Chức năng cảnh báo: Tùy chọn ngõ ra cảnh báo (alarm output) để báo hiệu các trạng thái bất thường của quá trình. Model có hậu tố "/AL" sẽ có 2 điểm cảnh báo.
• Truyền thông RS485 Modbus (tùy chọn): Có thể tích hợp giao tiếp RS485 với giao thức Modbus RTU để dễ dàng kết nối với các hệ thống SCADA, HMI hoặc PLC để giám sát và điều khiển từ xa. Model có hậu tố "/RS" sẽ có chức năng này.
• Nguồn cấp đa dạng: Hỗ trợ nguồn cấp 100-240 VAC tiêu chuẩn và tùy chọn 24 VAC/DC.
• Chức năng hẹn giờ (tùy chọn): Một số model có tích hợp chức năng hẹn giờ cho các ứng dụng điều khiển theo thời gian.
• Chức năng đốt nóng/làm mát (tùy chọn): Có các model hỗ trợ cả điều khiển gia nhiệt và làm mát.
• Chức năng cảnh báo đứt mạch gia nhiệt (tùy chọn): Phát hiện và cảnh báo khi có sự cố với bộ gia nhiệt.
• Khả năng chống bụi và nước: Mặt trước đạt chuẩn IP65.

3. Thông số kỹ thuật cơ bản:

• Kích thước mặt trước: 48 x 48 mm (1/16 DIN)
• Nguồn cấp: 100-240 VAC (tiêu chuẩn), 24 VAC/DC (tùy chọn)
• Ngõ vào: Thermocouple (K, J, T, R, S, B, E, N, W, L, U), RTD (Pt100, JPt100), DC mV/V
• Ngõ ra điều khiển (tiêu chuẩn -RN): Rơ le (Relay output), thường cho điều khiển gia nhiệt
• Ngõ ra điều khiển (tùy chọn): SSR drive (điều khiển rơ le bán dẫn), dòng 4-20mA, điện áp xung
• Ngõ ra cảnh báo (tùy chọn): Rơ le (2 điểm với tùy chọn /AL)
• Giao tiếp (tùy chọn): RS485 Modbus RTU (với tùy chọn /RS)
• Hiển thị: LED 4 chữ số cho giá trị đo (PV) và giá trị cài đặt (SV)
• Chế độ điều khiển: PID (với auto-tuning và "SUPER" overshoot suppress), ON/OFF
• Thời gian lấy mẫu: Nhanh
• Cấp bảo vệ mặt trước: IP65
• Nhiệt độ hoạt động: -10 đến +55 °C
• Độ ẩm hoạt động: 5 đến 95% RH (không ngưng tụ)

4. Ứng dụng:

Bộ điều khiển nhiệt độ Yokogawa UT150-RN được sử dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm:

• Ngành nhựa: Điều khiển nhiệt độ cho máy đùn, máy ép phun, khuôn ép.
• Ngành thực phẩm: Ổn định nhiệt độ cho lò nướng, lò sấy, nồi hấp, bồn trộn.
• Ngành hóa chất: Điều khiển nhiệt độ cho bồn chứa, hệ thống gia nhiệt đường ống.
• Ngành năng lượng: Quản lý nhiệt trong các bộ trao đổi nhiệt, lò đốt nhỏ.
• Tự động hóa: Ứng dụng trong các dây chuyền sản xuất liên tục và khép kín, máy đóng gói, máy móc chế biến.
• Nghiên cứu và phát triển: Điều khiển nhiệt độ chính xác trong các thí nghiệm và thiết bị lab.
• HVAC: Kiểm soát nhiệt độ trong các hệ thống sưởi ấm và thông gió quy mô nhỏ.
