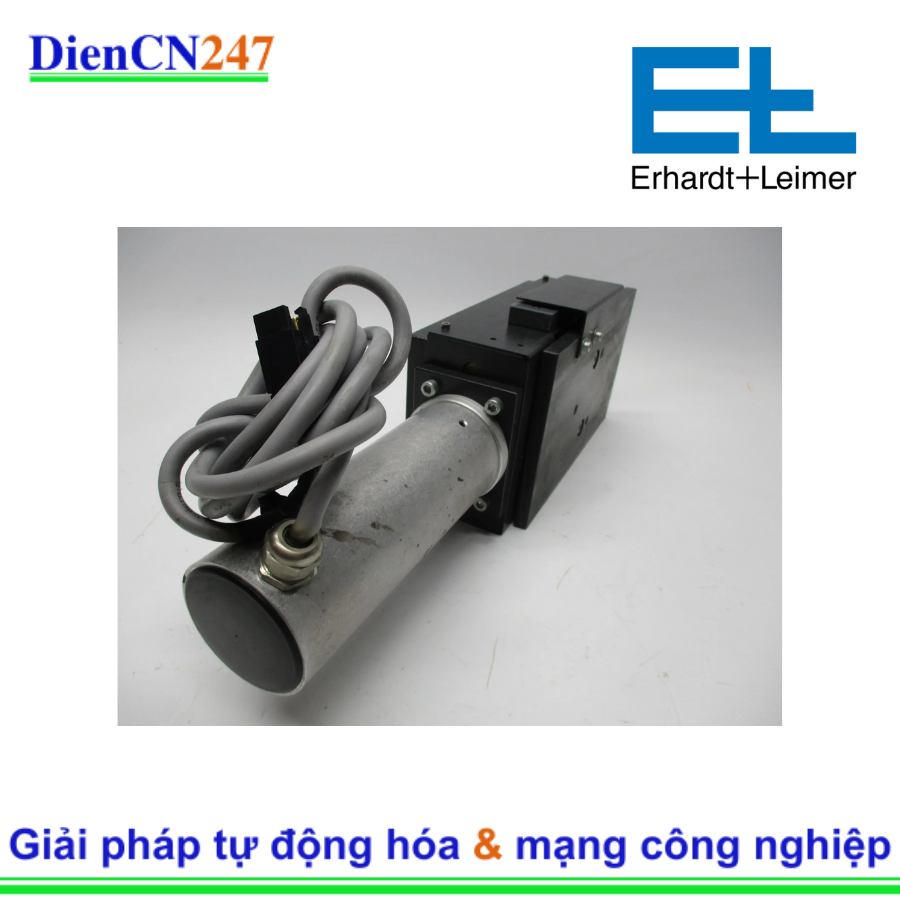

1. Giới thiệu về Erhardt+Leimer VG 1404

Erhardt+Leimer VG 1404 là một bộ điều khiển mép và đường chạy web kỹ thuật số tiên tiến, được thiết kế để đảm bảo sự ổn định và chính xác tối ưu của vật liệu dạng tấm hoặc cuộn (web) trong quá trình sản xuất. Là một sản phẩm từ Erhardt+Leimer (E+L), thương hiệu hàng đầu thế giới về các giải pháp dẫn hướng web, VG 1404 kế thừa và phát triển những công nghệ tiên tiến nhất, mang lại hiệu suất vượt trội và độ tin cậy cao. Với khả năng xử lý tín hiệu từ nhiều loại cảm biến và điều khiển các bộ truyền động một cách chính xác, VG 1404 đóng vai trò cốt yếu trong việc tối ưu hóa quy trình sản xuất, giảm thiểu phế phẩm và nâng cao chất lượng sản phẩm cuối cùng trong nhiều ngành công nghiệp.

2. Đặc trưng nổi bật

Erhardt+Leimer VG 1404 được trang bị nhiều đặc điểm nổi bật, giúp nó trở thành giải pháp dẫn hướng web lý tưởng:

• Điều khiển kỹ thuật số tiên tiến: Sử dụng bộ vi xử lý và thuật toán điều khiển kỹ thuật số mạnh mẽ, VG 1404 mang lại độ chính xác và tốc độ phản ứng cao trong việc điều chỉnh vị trí mép hoặc đường chạy web.
• Tương thích đa dạng cảm biến: Hỗ trợ nhiều loại cảm biến khác nhau của E+L, bao gồm cảm biến quang (FR 50xx, FE 45xx), cảm biến siêu âm (FX 46xx, FX 56xx) và cảm biến hồng ngoại, cho phép lựa chọn loại cảm biến phù hợp nhất với đặc tính vật liệu và ứng dụng cụ thể.
• Giao diện người dùng trực quan: Thường đi kèm với màn hình hiển thị LCD hoặc giao diện HMI rõ ràng, dễ sử dụng, cho phép người vận hành dễ dàng thiết lập thông số, giám sát trạng thái và chẩn đoán lỗi.
• Khả năng điều khiển linh hoạt: Có thể điều khiển nhiều loại bộ truyền động (actuator) của E+L, bao gồm các bộ truyền động điện cơ (EMG), thủy lực hoặc khí nén, đảm bảo khả năng điều chỉnh vị trí web mượt mà và chính xác.
• Tích hợp dễ dàng: Cung cấp các giao diện truyền thông công nghiệp (ví dụ: Ethernet, Profibus, DeviceNet - tùy chọn), giúp dễ dàng tích hợp vào hệ thống điều khiển PLC hoặc SCADA hiện có của nhà máy.
• Chức năng mở rộng: Có thể tích hợp các chức năng nâng cao như điều khiển trung tâm (center guiding), bù sai lệch, hay các chức năng đặc biệt khác tùy thuộc vào cấu hình cụ thể và yêu cầu của ứng dụng.
• Thiết kế công nghiệp bền bỉ: Được chế tạo theo tiêu chuẩn công nghiệp cao, đảm bảo hoạt động ổn định và đáng tin cậy trong môi trường sản xuất khắc nghiệt.

3. Thông số kỹ thuật

Để hiểu rõ hơn về khả năng của Erhardt+Leimer VG 1404, dưới đây là các thông số kỹ thuật chính (Lưu ý: các thông số có thể thay đổi tùy thuộc vào cấu hình và phiên bản cụ thể):

• Loại thiết bị: Bộ điều khiển mép/đường chạy web kỹ thuật số
• Điện áp nguồn cấp: 24 V DC (± 20%)
• Tín hiệu ngõ vào:
  • Từ các cảm biến E+L: Quang học (FR 50xx, FE 45xx), siêu âm (FX 46xx, FX 56xx), hồng ngoại.
  • Tín hiệu điều khiển bên ngoài (analog/digital)
• Tín hiệu ngõ ra:
  • Tín hiệu điều khiển cho bộ truyền động E+L (analog, digital)
  • Tín hiệu trạng thái/lỗi
• Giao diện truyền thông: Có thể bao gồm Ethernet, Profibus-DP, DeviceNet, RS-232/RS-485 (tùy chọn module)
• Phương pháp điều khiển: PID kỹ thuật số, tự động thích ứng
• Tần số lấy mẫu: Cao, đảm bảo phản ứng nhanh
• Nhiệt độ hoạt động: 0 °C đến +50 °C (tùy thuộc vào model và lắp đặt)
• Cấp bảo vệ: IP20 (để lắp đặt trong tủ điều khiển)
• Lắp đặt: Gắn trên thanh DIN hoặc gắn trực tiếp vào bảng điều khiển
• Kích thước: Nhỏ gọn, module hóa, tiết kiệm không gian.

4. Ứng dụng

Erhardt+Leimer VG 1404 được ứng dụng rộng rãi trong nhiều ngành công nghiệp sản xuất vật liệu dạng cuộn hoặc tấm, nơi việc duy trì vị trí chính xác của web là yếu tố then chốt:

• Công nghiệp in ấn: Đảm bảo đăng ký màu sắc chính xác, kiểm soát mép cuộn trong máy in flexo, gravure, offset.
• Ngành bao bì: Định vị chính xác vật liệu trong quá trình sản xuất bao bì linh hoạt, túi, nhãn mác.
• Ngành giấy và bìa cứng: Kiểm soát đường chạy của giấy trong các máy xeo giấy, máy cắt, máy cuộn lại.
• Công nghiệp chuyển đổi (Converting): Trong các máy cắt, máy cán màng, máy phủ, máy tráng, VG 1404 giúp đảm bảo chất lượng sản phẩm và giảm thiểu lãng phí.
• Sản xuất vải không dệt (Non-woven): Duy trì sự thẳng hàng của vật liệu trong quá trình sản xuất và gia công.
• Sản xuất lốp xe: Kiểm soát vị trí của các lớp vật liệu cao su và sợi trong quá trình chế tạo lốp.
• Sản xuất phim và màng nhựa: Đảm bảo chất lượng cuộn thành phẩm bằng cách duy trì mép cuộn thẳng và đều.
