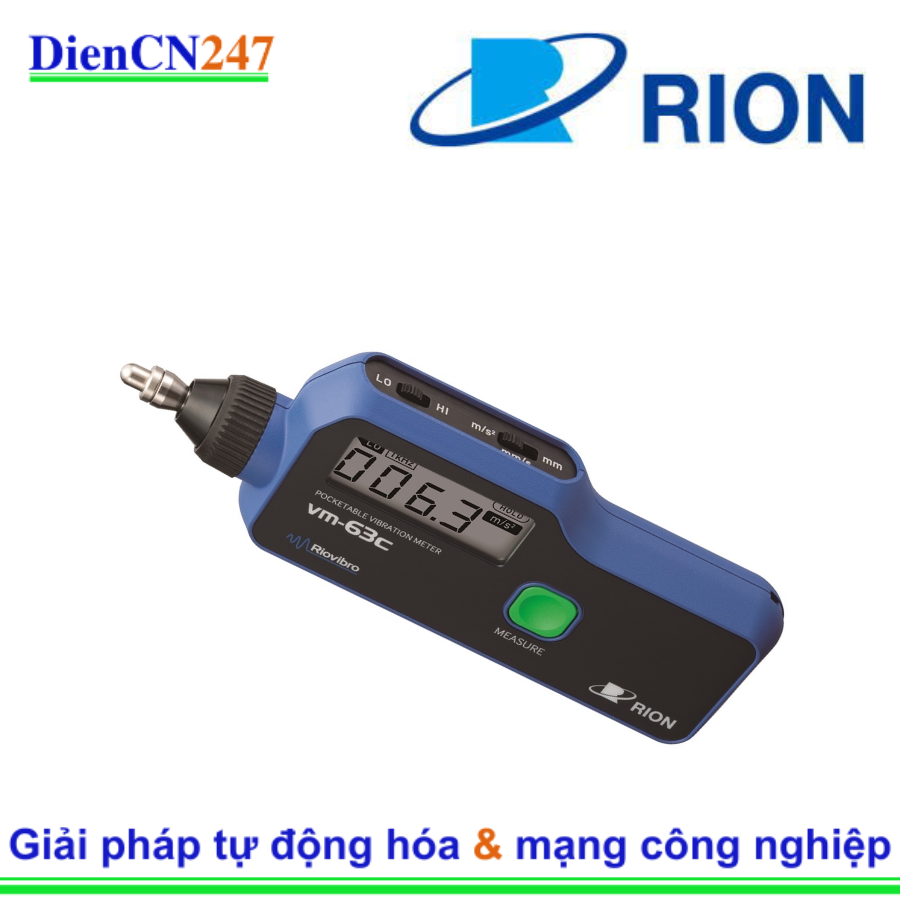

1. Giới thiệu về Rion VM-63C
Rion VM-63C là một máy đo độ rung cầm tay được thiết kế đặc biệt để đơn giản hóa quá trình đo độ rung tại hiện trường. Điểm nổi bật của thiết bị này là sự tích hợp giữa cảm biến gia tốc (accelerometer) và màn hình hiển thị kỹ thuật số, loại bỏ nhu cầu sử dụng dây cáp rườm rà. Điều này làm cho VM-63C trở thành một công cụ lý tưởng cho việc kiểm tra nhanh và định kỳ máy móc công nghiệp, đặc biệt là máy móc quay như động cơ, bơm, quạt, và máy nén.
Với thiết kế nhỏ gọn, người dùng có thể dễ dàng cầm nắm bằng một tay và vận hành chỉ với một nút bấm duy nhất, mang lại sự tiện lợi và hiệu quả cao trong công việc.
2. Đặc trưng nổi bật
Rion VM-63C sở hữu nhiều đặc điểm quan trọng giúp nó trở thành một công cụ hiệu quả cho việc kiểm tra độ rung:
Thiết kế tích hợp: Cảm biến gia tốc và màn hình kỹ thuật số được tích hợp trong cùng một thân máy, giúp loại bỏ các kết nối dây cáp phức tạp và dễ dàng sử dụng tại hiện trường.
Dễ sử dụng: Không cần công tắc nguồn. Chỉ cần nhấn nút "MEASURE" để bật thiết bị và bắt đầu đo. Thiết bị sẽ tự động tắt nguồn sau một khoảng thời gian không hoạt động để tiết kiệm pin.
Đo lường đa thông số: Có khả năng đo đồng thời ba thông số rung động cơ bản:
Gia tốc (Acceleration): Hiển thị giá trị đỉnh (Peak), thường dùng để phát hiện các hỏng hóc liên quan đến tần số cao như lỗi vòng bi, răng hộp số.
Vận tốc (Velocity): Hiển thị giá trị RMS (Root Mean Square), là thông số phổ biến để đánh giá mức độ nghiêm trọng của rung động tổng thể, đặc biệt ở các dải tần trung bình.
Độ dịch chuyển (Displacement): Hiển thị giá trị đỉnh-đỉnh (Peak-to-Peak), thường dùng để đánh giá độ rung ở các dải tần số thấp, liên quan đến mất cân bằng hoặc lệch trục.
Dải đo rộng: Thiết kế dải rộng giúp loại bỏ nhu cầu chuyển đổi dải đo thường xuyên, đơn giản hóa quá trình đo.
Độ chính xác cao: Độ chính xác tại 80 Hz là ±5% ±2 digits cho gia tốc và vận tốc, và ±10% ±2 digits cho độ dịch chuyển, đảm bảo kết quả đo đáng tin cậy.
Hiển thị rõ ràng: Màn hình LCD kỹ thuật số 3 1/2 chữ số với tốc độ cập nhật khoảng 1 giây, giúp người dùng dễ dàng đọc kết quả. Giá trị đo được sẽ giữ lại trên màn hình khi nhả nút "MEASURE".
Dải tần số linh hoạt:
Gia tốc: 10 Hz đến 1 kHz (dải thấp) và 1 kHz đến 15 kHz (dải cao).
Vận tốc và Độ dịch chuyển: 10 Hz đến 1 kHz.
Ngõ ra AC: Có ngõ ra AC (khoảng ±2V PEAK) cho phép kết nối tai nghe (Rion VP-37) để nghe âm thanh rung động hoặc kết nối với các thiết bị phân tích tín hiệu khác.
Sử dụng pin AA tiện lợi: Sử dụng 2 pin AA (alkaline hoặc pin sạc Ni-MH), cho phép khoảng 50 giờ hoạt động liên tục với pin alkaline.
3. Thông số kỹ thuật chính
Phương pháp đo: Gia tốc kế áp điện (Piezoelectric accelerometer - shear type).
Dải đo:
Gia tốc: 0.1 đến 199.9 m/s² Peak (RMS × √2)
Vận tốc: 0.1 đến 199.9 mm/s RMS
Độ dịch chuyển: 0.001 đến 1.999 mm P-P (RMS × 2√2)
Độ chính xác (tại 80 Hz, -10°C đến +50°C):
Gia tốc: ±5% ±2 digits
Vận tốc: ±5% ±2 digits
Độ dịch chuyển: ±10% ±2 digits
Dải tần số đo:
Gia tốc: 10 Hz đến 1 kHz (LOW); 1 kHz đến 15 kHz (HI)
Vận tốc: 10 Hz đến 1 kHz
Độ dịch chuyển: 10 Hz đến 1 kHz
Hiển thị: Màn hình LCD 3 1/2 chữ số. Tốc độ cập nhật khoảng 1 giây.
Ngõ ra tín hiệu: AC output, khoảng ±2 V PEAK (tương thích tai nghe VP-37).
Nguồn cấp: 2 pin IEC R6 (size AA) (pin alkaline/manganese hoặc pin sạc Ni-MH).
Thời lượng pin: Khoảng 50 giờ sử dụng liên tục (với pin alkaline ở 25°C).
Điều kiện hoạt động: -10°C đến +50°C, 30% đến 90% RH (không ngưng tụ).
Kích thước (C x R x S): Khoảng 185 x 68 x 30 mm.
Khối lượng: Khoảng 250 g (bao gồm pin).
Tiêu chuẩn áp dụng: Chinese RoHS, CE marking.
4. Ứng dụng
Rion VM-63C được ứng dụng rộng rãi trong các hoạt động bảo trì và kiểm tra máy móc công nghiệp, đặc biệt là các thiết bị quay:
Bảo trì dự phòng trong nhà máy: Thực hiện kiểm tra định kỳ để phát hiện sớm các bất thường về độ rung, giúp ngăn ngừa hỏng hóc đột ngột và tối ưu hóa lịch trình bảo trì.
Kiểm tra máy móc quay: Giám sát độ rung của động cơ, máy bơm, quạt, máy nén, và các loại máy móc có trục quay để đánh giá tình trạng hoạt động.
Chẩn đoán sơ bộ: Xác định các vấn đề phổ biến như mất cân bằng, lệch trục, lỏng lẻo, hoặc hỏng hóc vòng bi ở giai đoạn ban đầu.
Kiểm soát chất lượng: Kiểm tra độ rung của sản phẩm hoặc thiết bị trước khi xuất xưởng hoặc sau khi lắp đặt.
Phát hiện rung động bất thường: Nhanh chóng xác định các điểm nóng về rung động để lên kế hoạch sửa chữa.
