1. Giới thiệu về B&K Vibro VS-068

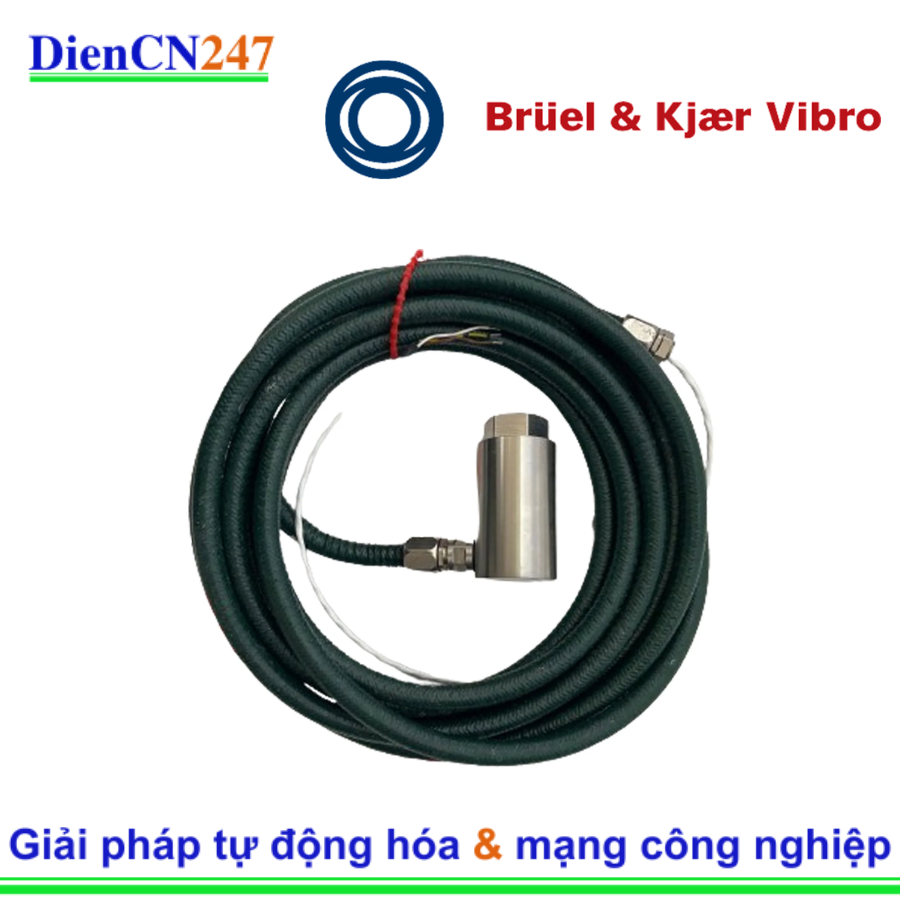

B&K Vibro VS-068 là một cảm biến vận tốc rung động hoạt động theo nguyên lý điện động (moving coil - cuộn dây chuyển động). Đây là một thiết bị robust và đáng tin cậy, được phát triển để chịu được các điều kiện khắc nghiệt của môi trường công nghiệp. VS-068 được sử dụng để đo rung động của vỏ ổ trục (bearing casing) trên các máy quay lớn như tuabin, máy bơm, máy nén và quạt, giúp phát hiện sớm các vấn đề về mất cân bằng, lệch trục, hoặc lỗi ổ trục.
Sự đơn giản trong nguyên lý hoạt động và độ bền cơ học đã giúp VS-068 trở thành một lựa chọn tiêu chuẩn cho việc giám sát rung động trong các hệ thống bảo vệ máy và giám sát tình trạng (CMS).
2. Đặc trưng nổi bật
B&K Vibro VS-068 có những đặc điểm chính sau:
Nguyên lý hoạt động điện động (Electrodynamic Principle): Hoạt động dựa trên nguyên lý cuộn dây chuyển động trong từ trường, tạo ra tín hiệu điện áp tỷ lệ với vận tốc rung động. Điều này giúp cảm biến không cần nguồn cấp ngoài, đơn giản hóa việc lắp đặt.
Đo vận tốc rung động: Trực tiếp đo thông số vận tốc rung động, đây là thông số quan trọng để đánh giá mức độ nghiêm trọng của rung động tổng thể theo các tiêu chuẩn như ISO 10816.
Độ nhạy cao và ổn định: Độ nhạy điển hình là 100 mV/(mm/s) ±5% tại 80 Hz, đảm bảo tín hiệu rõ ràng và chính xác cho hệ thống giám sát. Độ ổn định cao theo thời gian giúp giảm thiểu nhu cầu hiệu chuẩn.
Dải tần số hoạt động rộng: Hoạt động hiệu quả trong dải tần số từ 10 Hz đến 2 kHz (±5%), phù hợp để phát hiện nhiều loại lỗi máy móc từ mất cân bằng tần số thấp đến các vấn đề liên quan đến bánh răng hoặc ổ trục ở tần số cao hơn. Tần số tự nhiên của cảm biến là 8 Hz ±10%.
Thiết kế bền bỉ:
Vỏ bằng thép không gỉ: Được bọc kín khí (hermetically sealed) bằng thép không gỉ, giúp chống chịu tốt trong môi trường công nghiệp khắc nghiệt, bụi bẩn, ẩm ướt.
Cấp bảo vệ IP66: Đảm bảo khả năng chống bụi hoàn toàn và chống lại tia nước mạnh.
Dải nhiệt độ hoạt động rộng: Hoạt động trong khoảng nhiệt độ từ -40°C đến +80°C (có thể lên đến +100°C trong thời gian ngắn).
Lắp đặt vĩnh viễn: Được thiết kế để gắn cố định trực tiếp vào vỏ ổ trục hoặc các bộ phận máy móc khác thông qua ren M10, đảm bảo phép đo nhất quán. Hướng đo là ngang (Horizontal).
Cáp tích hợp: Thường đi kèm với cáp PTFE (PolyTetraFluoroEthylene) 2 lõi được bọc chống nhiễu, dài 5 mét (có thể kéo dài tới 200 mét với hộp đấu nối và ống bảo vệ). Cáp PTFE chịu được nhiệt độ và hóa chất tốt.
3. Thông số kỹ thuật chính
Thông số đo: Vận tốc rung động (Vibration Velocity)
Nguyên lý đo: Điện động (Electrodynamic - moving coil)
Hướng đo: Ngang (Horizontal)
Độ nhạy (tại 80 Hz): 100 mV/(mm/s) ±5%
Dải tần số hoạt động: 10 Hz đến 2 kHz (±5%)
Tần số tự nhiên (f0): 8 Hz ±10%
Trở kháng nội: 4 kΩ ±10%
Độ nhạy ngang (Transverse Sensitivity): <7%
Dịch chuyển rung động tối đa cho phép: ±0.45 mm
Kết nối điện: Cáp PTFE (có vỏ bọc chống nhiễu) 2 lõi. Chiều dài cáp tiêu chuẩn 5m, có thể mở rộng lên đến 200m với hộp đấu nối.
Kết nối cơ khí (Mounting Thread): M10; độ sâu 10mm (thích hợp cho miếng gắn/đinh tán).
Vật liệu vỏ: Thép không gỉ (hermetically sealed).
Cấp bảo vệ: IP66
Dải nhiệt độ hoạt động: -40°C đến +80°C (tối đa +100°C trong thời gian ngắn)
Kích thước:
Đường kính: 38 mm
Chiều dài tổng thể: 75 mm
Trọng lượng (không có cáp): Khoảng 0.5 kg (hoặc 350g theo một số tài liệu).
Tiêu chuẩn: Tuân thủ EMC/CE.
4. Ứng dụng
B&K Vibro VS-068 được sử dụng rộng rãi trong các ngành công nghiệp để giám sát tình trạng và bảo vệ máy móc quan trọng:
Nhà máy điện: Giám sát rung động trên tuabin hơi, tuabin khí, máy phát điện, bơm cấp lò hơi, quạt lớn và các thiết bị quay quan trọng khác.
Ngành dầu khí: Ứng dụng trong các nhà máy lọc dầu, giàn khoan ngoài khơi, và đường ống dẫn để giám sát máy nén, máy bơm.
Công nghiệp hóa chất và hóa dầu: Kiểm soát rung động của các máy móc quy trình như máy bơm, máy trộn, quạt công suất cao.
Ngành xi măng, khai thác mỏ: Giám sát rung động của các máy nghiền, băng tải và thiết bị vận chuyển vật liệu.
Các ngành công nghiệp nặng khác: Bất kỳ nơi nào có máy móc quay lớn và quan trọng cần được giám sát liên tục để đảm bảo hoạt động an toàn và hiệu quả, cũng như để thực hiện bảo trì dự đoán.
