VS-068 B&K Vibro Vietnam | DienCN247

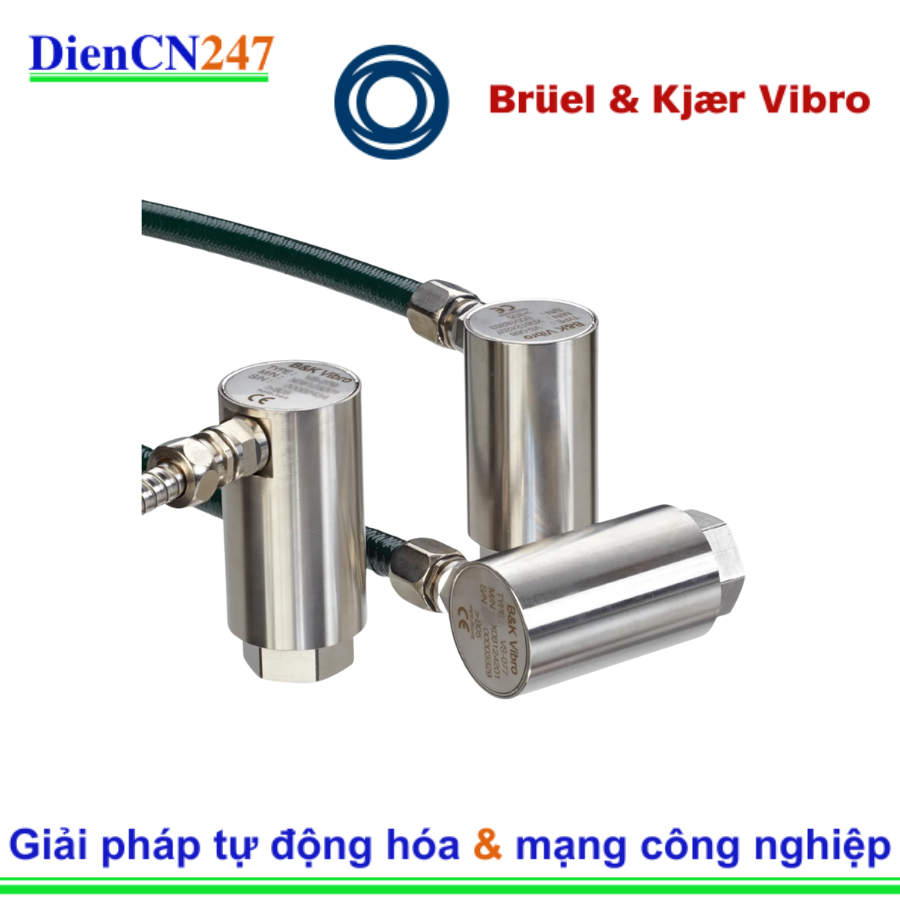

1. Giới thiệu VS-068 B&K Vibro
VS-068 hoạt động dựa trên nguyên lý điện động (electrodynamic - moving coil). Cảm biến sử dụng cuộn dây di chuyển trong từ trường tĩnh (do nam châm vĩnh cửu tạo ra). Khi máy móc rung động, cuộn dây sẽ di chuyển tương đối so với từ trường, tạo ra tín hiệu điện áp tỷ lệ trực tiếp với vận tốc rung động của máy.
Cảm biến vận tốc là lựa chọn tối ưu cho việc giám sát rung động trong dải tần số thấp và trung bình (thường từ 10 Hz đến 1,000 Hz), nơi mà vận tốc rung động thường là chỉ số tốt nhất để đánh giá các lỗi phổ biến như mất cân bằng và lệch trục.
2. Đặc trưng và Ưu điểm nổi bật
- Nguyên lý Điện động: Cung cấp tín hiệu điện áp đầu ra trực tiếp, không cần tích hợp điện tử phức tạp như cảm biến gia tốc, tạo ra độ tuyến tính cao trong dải tần hoạt động.
- Độ nhạy Cao và Tiêu chuẩn: Độ nhạy tiêu chuẩn là 100 mV/mm/s(±5%) tại 80 Hz, giúp dễ dàng giao tiếp với các hệ thống giám sát và PLC.
- Hướng đo Lắp đặt Cố định: VS-068 được thiết kế để đo theo phương ngang (Horizontal), là phương đo phổ biến nhất để giám sát rung động trên các máy móc quay.
- Thiết kế Bền bỉ: Vỏ bằng thép không gỉ, được làm kín (hermetically sealed) với cấp bảo vệ IP 66, phù hợp cho việc lắp đặt vĩnh viễn trong môi trường công nghiệp khắc nghiệt (bụi bẩn và nước văng).
- Cáp Tích hợp: Thường đi kèm với cáp PTFE bọc thép bảo vệ (flexible steel protective hose) dài 5 m (có thể mở rộng lên đến 200 m với hộp đấu nối), giúp tăng cường bảo vệ cơ học và chống nhiễu EMC.
- Tần số Cộng hưởng Thấp: Tần số tự nhiên f0=8 Hz, đảm bảo độ chính xác cao trong dải tần làm việc chính (10 Hz…2 kHz).
3. Thông số kỹ thuật chính
| Thông số | Chi tiết |
| Loại Cảm biến | Vận tốc rung động (Vibration Velocity) |
| Nguyên lý Đo lường | Điện động (Electrodynamic - Cuộn dây di chuyển) |
| Hướng Đo | Ngang (Horizontal ±5∘) |
| Độ nhạy | 100 mV/mm/s(±5%) tại 80 Hz |
| Dải Tần số Hoạt động | 10 Hz…2000 Hz(±5%) |
| Tần số Tự nhiên | f0=8 Hz(±10%) |
| Nhiệt độ Vận hành | −40∘C…+80∘C (Tối đa ngắn hạn +100∘C) |
| Trở kháng Nội bộ | 4 kΩ±5% |
| Độ dịch chuyển Tối đa | ±0.45 mm |
| Cấp Bảo vệ | IP 66 |
| Lắp đặt | Ren cố định M10 (Sử dụng đinh tán M10 x 25 mm) |
| Khối lượng (Không cáp) | Xấp xỉ 500 g |
4. Ứng dụng
VS-068 là cảm biến lý tưởng để đo lường rung động tổng thể (Overall Vibration) theo yêu cầu của các tiêu chuẩn máy móc quốc tế, được sử dụng rộng rãi trong:
- Công nghiệp Lọc Hóa dầu, Xi Măng, Thép: Giám sát các thiết bị quan trọng như máy nén, bơm, quạt, máy thổi.
- Máy phát điện và Động cơ lớn: Theo dõi rung động tuyệt đối của ổ đỡ các máy phát, động cơ điện và hộp số công nghiệp lớn.
- Hệ thống Giám sát Online: Kết nối với các hệ thống giám sát và bảo vệ máy (ví dụ: VIBROCONTROL 1860, hoặc các thiết bị đo rung chung) để cung cấp dữ liệu vận tốc rung động trực tiếp.
- Phát hiện Lỗi Tần số Thấp: Rất nhạy cảm với các lỗi xảy ra ở tốc độ quay của máy (1X, 2X,...) như:
- Mất cân bằng (Unbalance)
- Lệch trục (Misalignment)
- Lỏng lẻo Cơ khí (Mechanical Looseness)
