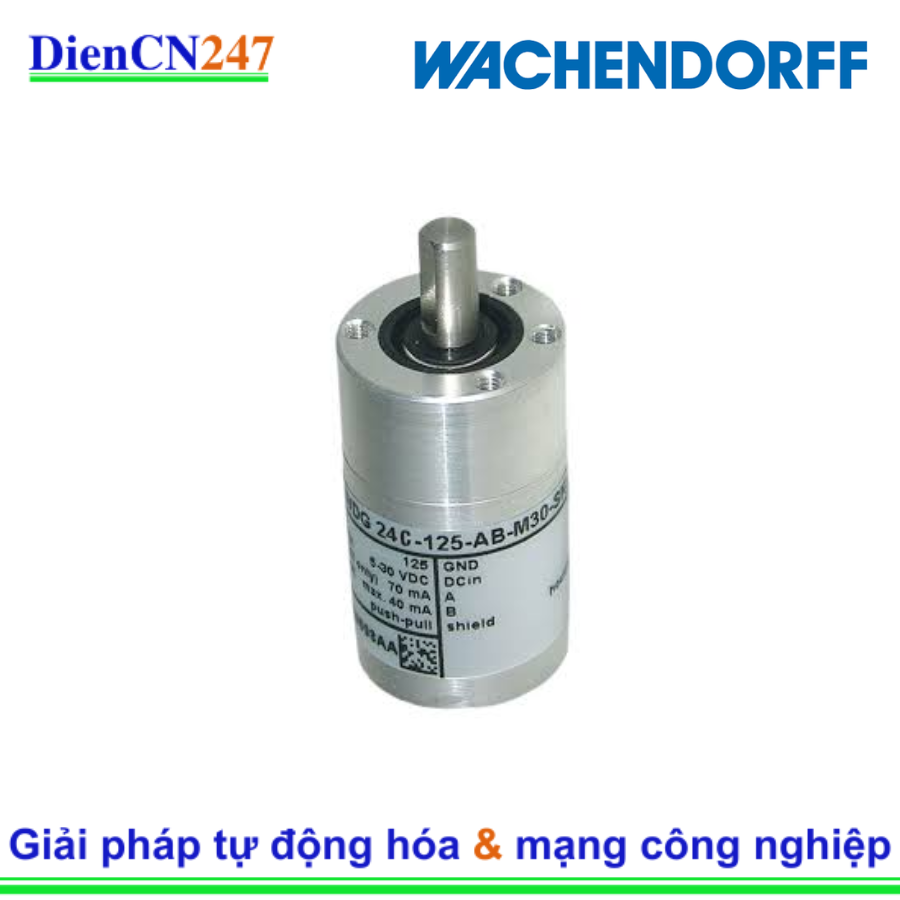

1. Giới thiệu: Bộ Mã Hóa Vòng Quay WDG 24C-128-AB-M30-L7-F79 Wachendorff

WDG 24C-128-AB-M30-L7-F79 là một mẫu bộ mã hóa vòng quay (Incremental Encoder) chất lượng cao thuộc dòng sản phẩm WDG 24C nổi tiếng của nhà sản xuất Wachendorff (Đức). Bộ mã hóa này được thiết kế nhỏ gọn, cung cấp tín hiệu đầu ra chính xác, đáng tin cậy để đo lường vị trí, tốc độ và quãng đường trong các ứng dụng tự động hóa công nghiệp. Cấu trúc mã đặt hàng chi tiết giúp xác định chính xác các thông số kỹ thuật riêng biệt của thiết bị này.

2. Đặc trưng Nổi Bật

WDG 24C-128-AB-M30-L7-F79 nổi bật với những đặc điểm sau:

• Thiết kế Nhỏ gọn: Với đường kính thân 24 mm (thể hiện qua "24C" trong mã), nó lý tưởng cho các không gian lắp đặt chật hẹp.
• Độ Phân Giải Tốt: Thiết bị cung cấp 128 xung trên mỗi vòng quay (PPR), đảm bảo khả năng đo lường vừa phải cho nhiều ứng dụng.
• Tín hiệu Đầu ra AB: Cung cấp hai kênh tín hiệu A và B (AB) để xác định tốc độ và hướng quay.
• Mạch Đầu ra Linh hoạt (M30): Sử dụng mạch đầu ra Push-Pull (TTL/HTL) với dải điện áp rộng $\text{5 VDC}$ đến $\text{30 VDC}$, cho phép tương thích với nhiều loại bộ điều khiển.
• Kết nối Cáp Tiêu chuẩn: Kết nối $\text{L7}$ là cáp ra hướng xuyên tâm ($\text{L}$), có chiều dài 7 mét ($\text{7}$), với lớp vỏ cáp được nối đất (shield connected).
• Độ Bền Cao: Được chế tạo để chống rung động ($1000 \text{ m/s}^2$) và sốc, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

3. Thông số Kỹ thuật Quan trọng

Các thông số kỹ thuật cụ thể của phiên bản này:

• Mô hình: WDG 24C (Incremental Encoder)
• Độ Phân Giải (PPR): 128 xung/vòng
• Kênh Tín hiệu: AB (Pha A và B)
• Mạch Đầu ra (M30): Push-Pull/TTL/HTL (Thường là $\text{5 VDC}$ đến $\text{30 VDC}$)
• Tần số Xung tối đa: Thường $\leq 64 \text{ ppr}$ là $\text{max. 20 kHz}$, với $\text{128 ppr}$ có thể đạt $\text{max. 200 kHz}$ (tùy thuộc vào mạch $\text{M30}$).
• Kết nối (L7): Cáp ra xuyên tâm, chiều dài $\text{7 m}$, vỏ cáp được nối đất.
• Mặt Bích: Thường là mặt bích Synchro hoặc mặt bích kẹp tiêu chuẩn (không ghi rõ chi tiết).
• Cấp Bảo vệ (L7): $\text{IP40}$ (với kết nối $\text{L7}$ cáp ra), bảo vệ chống vật rắn có kích thước lớn hơn $\text{1 mm}$.
• Nhiệt độ Hoạt động: Thường từ $-20^\circ\text{C}$ đến $+80^\circ\text{C}$.
• Trọng lượng: Khoảng $\text{50 g}$ (rất nhẹ).

4. Ứng dụng Đa dạng

Bộ mã hóa WDG 24C-128-AB-M30-L7-F79 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng đo lường chính xác và độ bền cao:

• Máy Đóng gói và Máy In: Đo tốc độ băng tải, đồng bộ hóa chuyển động vật liệu.
• Thiết bị Y tế và Phòng thí nghiệm: Kiểm soát vị trí chính xác của các trục quay hoặc cơ cấu trượt nhỏ.
• Rô-bốt và Hệ thống Điều khiển Chuyển động: Phản hồi vị trí và tốc độ cho các mô-tơ bước hoặc động cơ servo nhỏ.
• Cổng Tự động và Cửa trượt: Đo vị trí mở/đóng và tốc độ di chuyển.
• Hệ thống Chiếu sáng Sân khấu: Điều khiển góc quay và vị trí của các đèn chiếu hoặc cơ cấu xoay.
